USR-DR504 V3T的Modbus TCP/RTU 協議互轉示例

備注：USR-DR504需要插SIM卡聯網，連接遠程服務器。

一、資料下載

USR-DR504 軟件設計手冊http://www.ciyusy.cn/Download/903.html

USR-DR504/DR514說明書（完整版）http://www.ciyusy.cn/Download/1046.html

USR-DR504 規格書http://www.ciyusy.cn/Download/904.html

USR-DR504/514 標準AT指令集http://www.ciyusy.cn/Download/1048.html

USR-DR504設置軟件http://www.ciyusy.cn/Download/907.html

測試使用的MODBUS調試軟件，請自行百度下載安裝。

二、硬件連接

1、所需物品

USR-DR504 產品 1臺

12V端子電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-DR504 的485串口接USB-RS485串口線到電腦USB口，接好4G天線，然后產品接12V端子電源適配器上電。

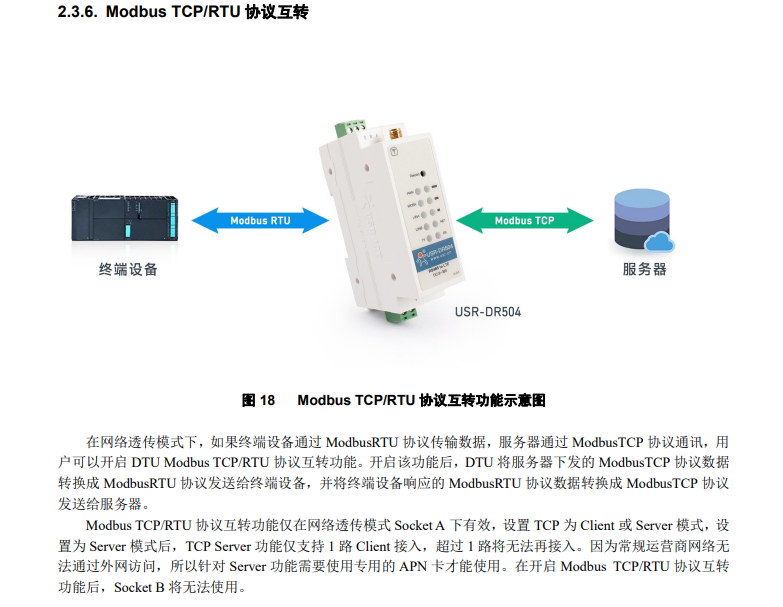

3、Modbus TCP/RTU 協議互轉功能示意圖

4、查看端口號

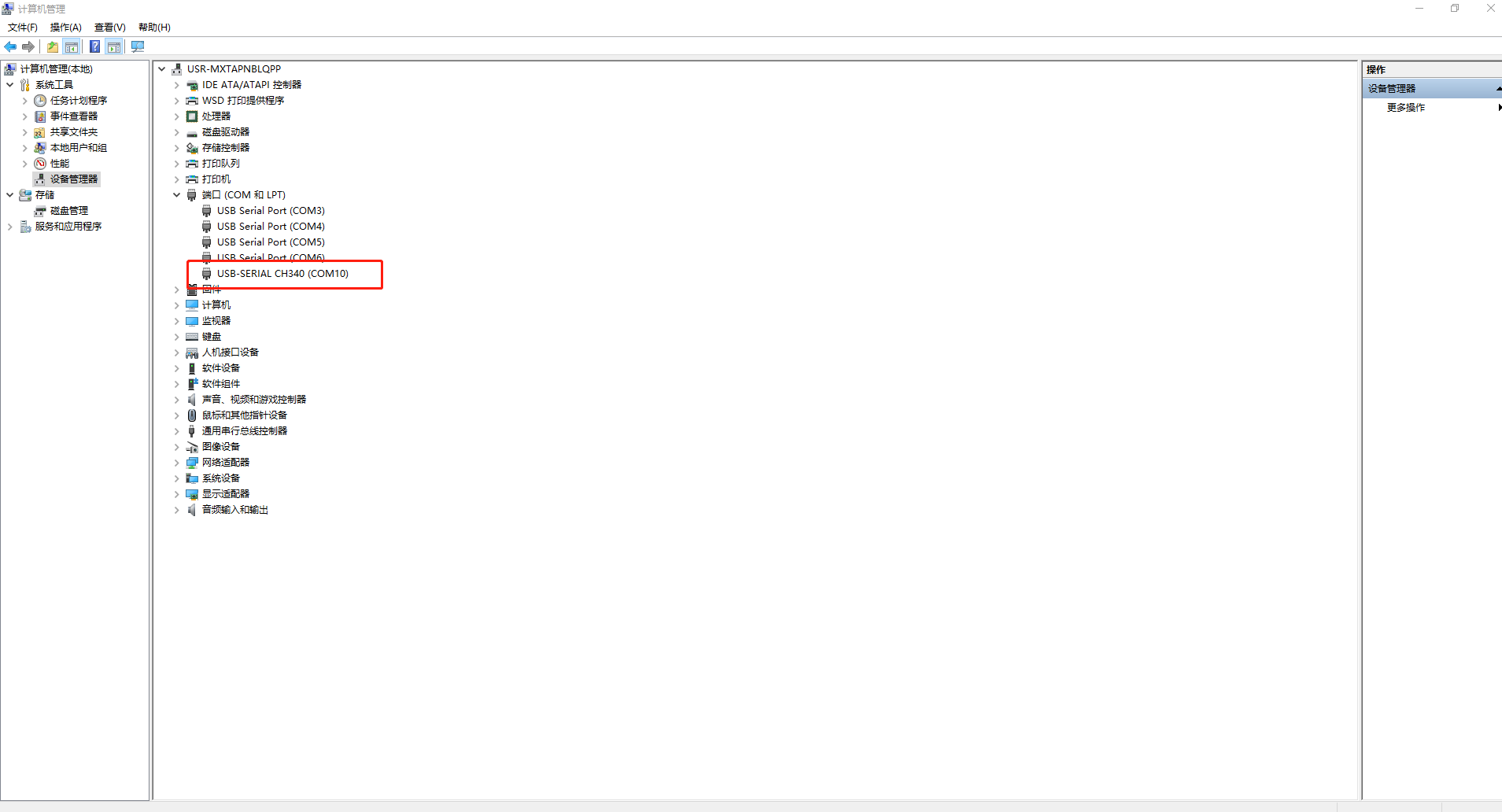

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR504的USB-RS485串口線COM口號，COM10。

三、USR-DR504參數設置

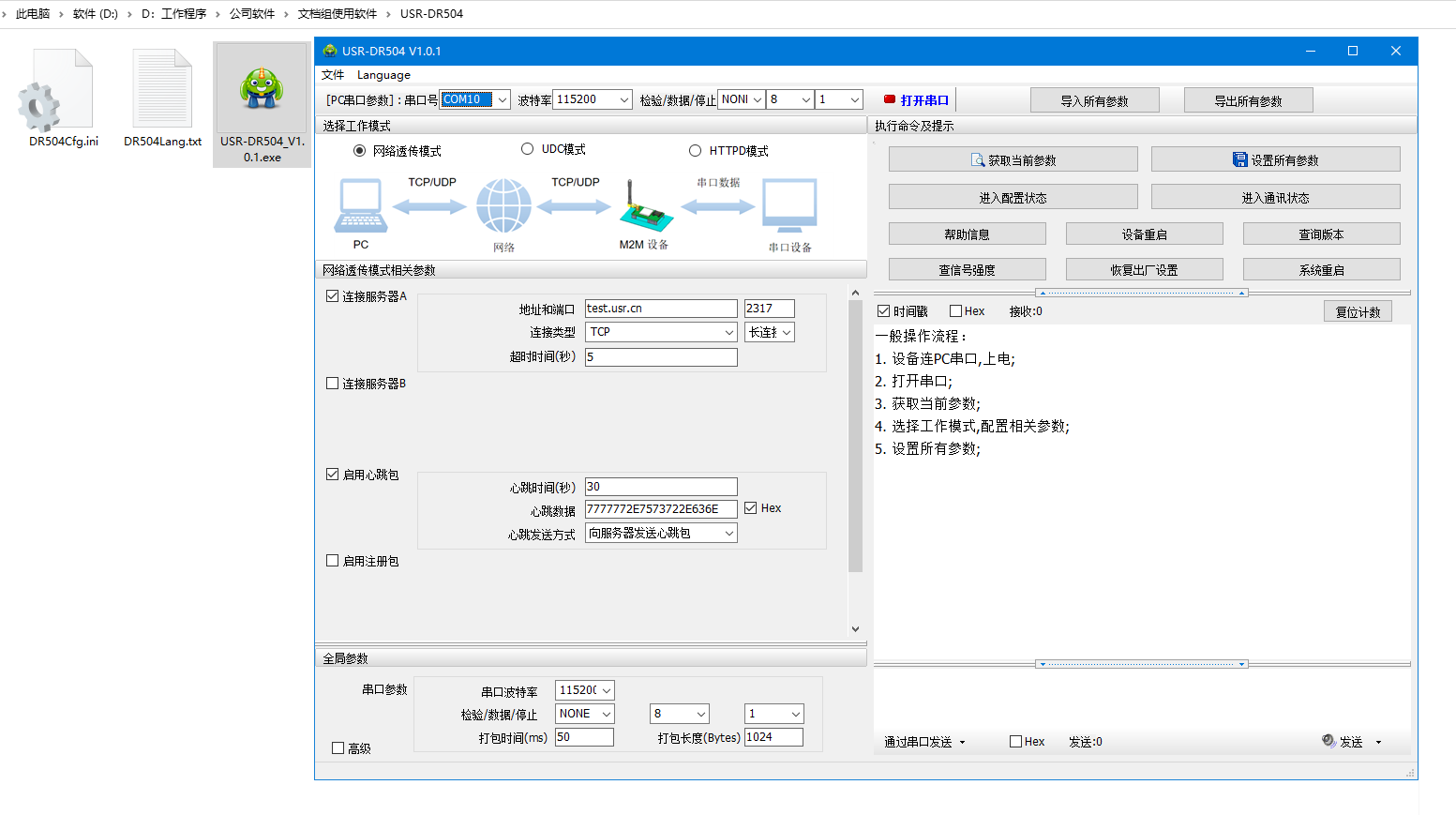

1、打開USR-DR504設置軟件

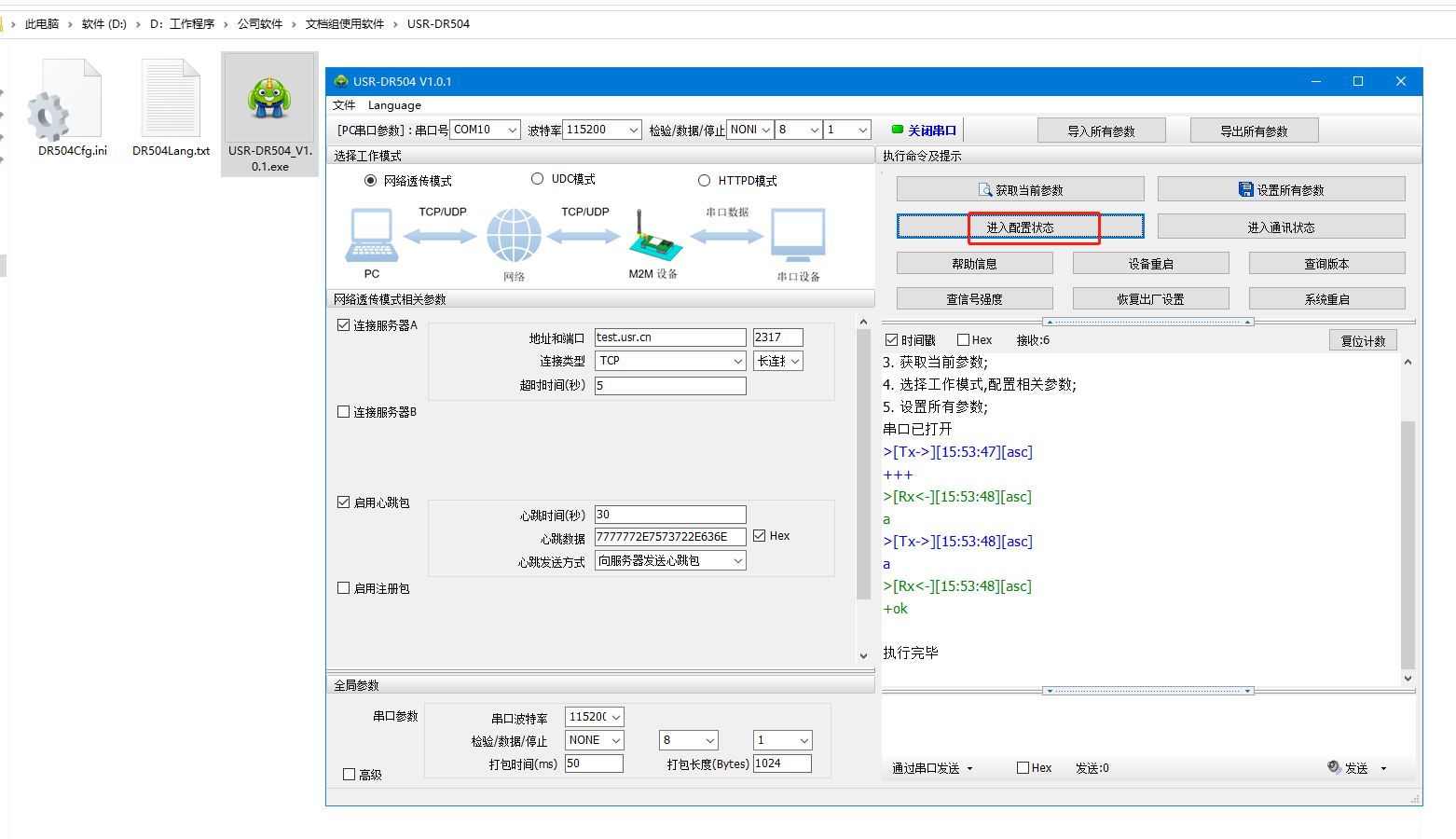

2、打開串口，點擊進入配置狀態

3、點擊獲取當前參數

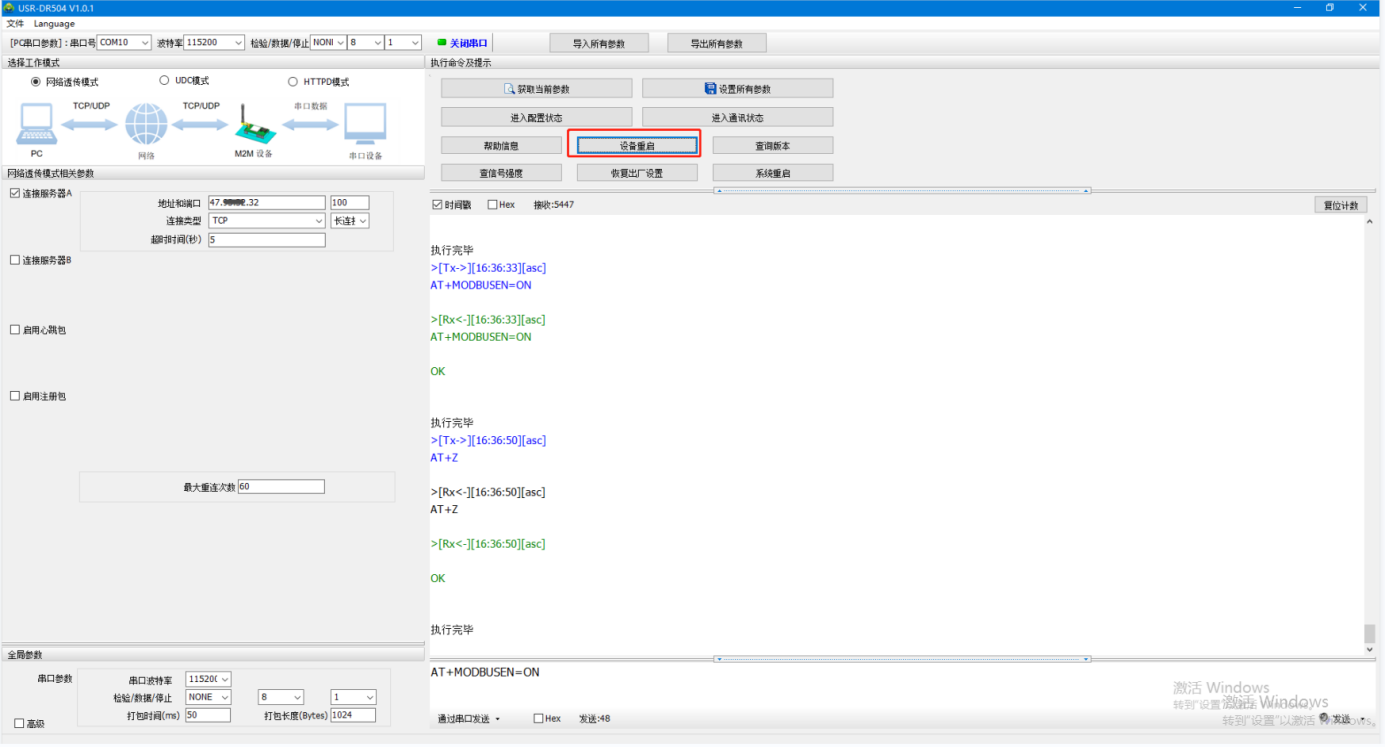

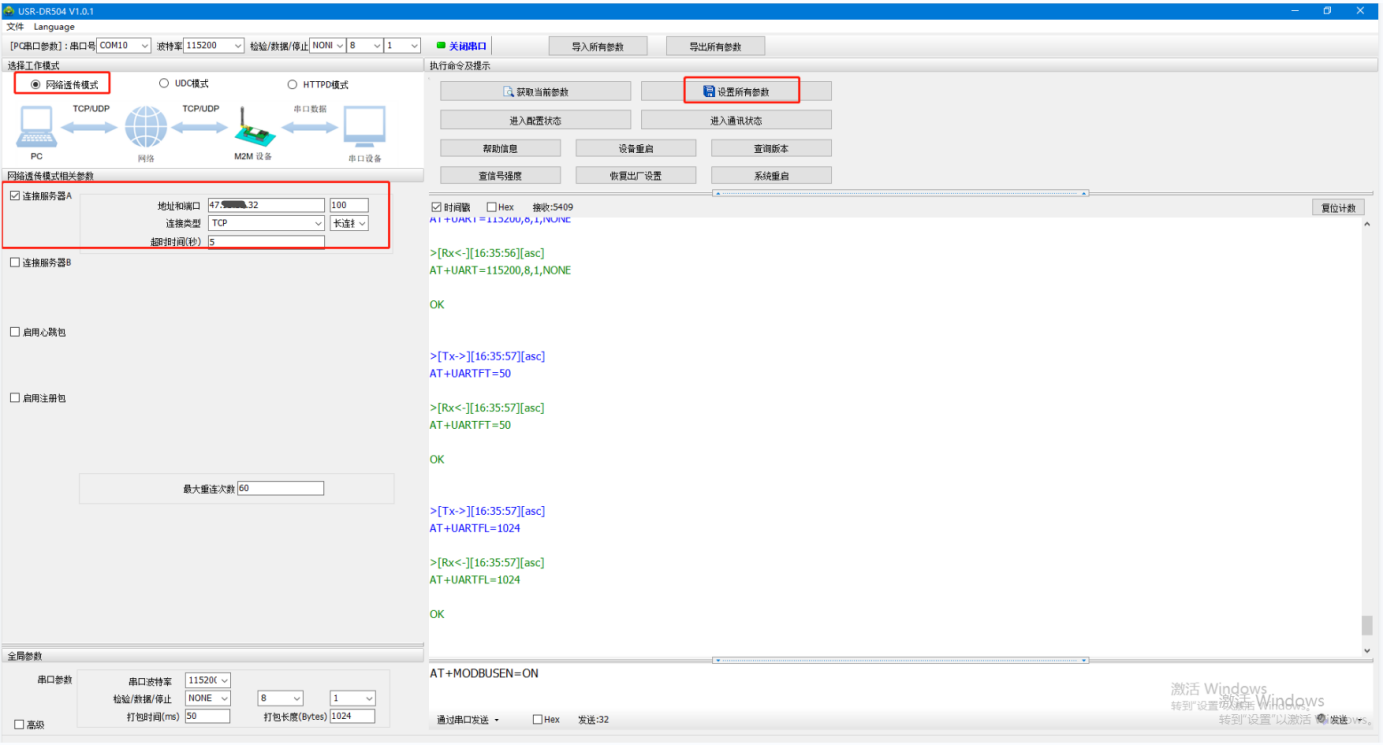

4、選擇網絡透?jìng)髂Ｊ?，連接服務器A，地址輸入要連接的遠程服務器地址，端口用100，點擊設置所有參數，發送區輸入一條開啟 Modbus 協議轉換功能的AT指令A(yù)T+MODBUSEN=ON，點擊發送。發送完，點擊設備重啟。

注：設置AT+MODBUSEN=OFF是關閉Modbus協議轉換功能。

5、重啟完之后，最后設置軟件點擊關閉串口。

四、Modbus TCP/RTU 協議互轉功能調試

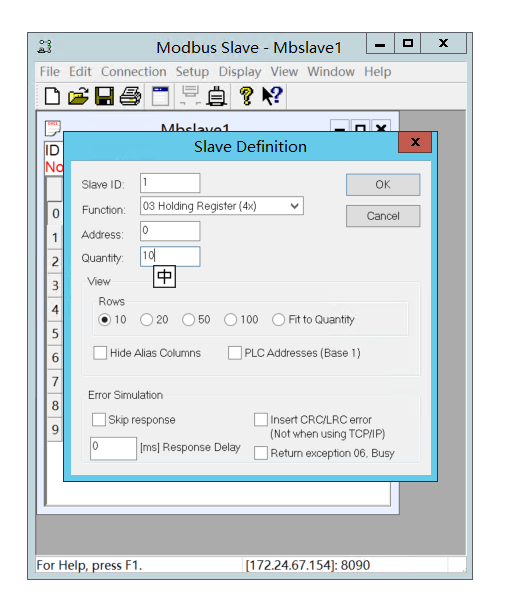

1、在遠程服務器上安裝Modbus Slave軟件，點擊Setup

Slave ID：1（從機地址測試用1）

Function: 03（讀寄存器功能碼）

Address：0（寄存器起始地址用0）

Quantity：10（從起始地址開始寄存器地址數量）

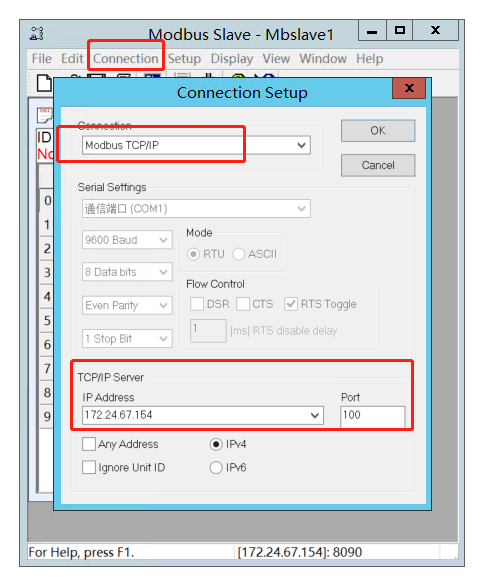

2、Modbus Slave軟件，點擊Connection，選擇Modbus TCP/IP，TCP/IP Server IP Address填遠程服務器對應的服務器地址IP，Port端口100。最后點擊OK。

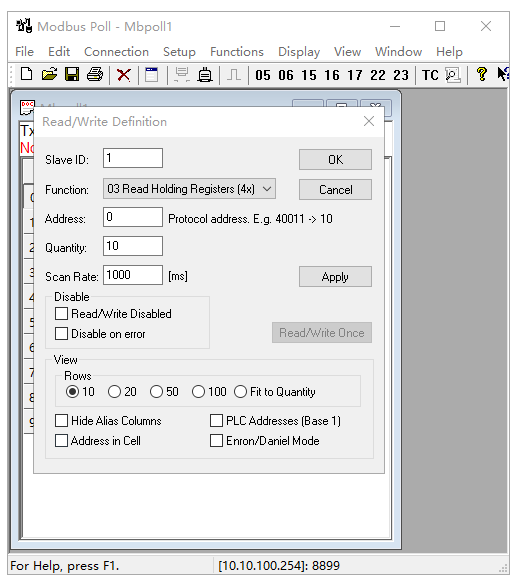

3、在USR-DR504串口線接的電腦上安裝Modbus Poll軟件，點擊Setup

Slave ID：1（從機地址測試用1）

Function: 03（讀寄存器功能碼）

Address：0（寄存器起始地址用0）

Quantity：10（從起始地址開始寄存器地址數量）

Scan Rate：1000ms（采集周期1s）

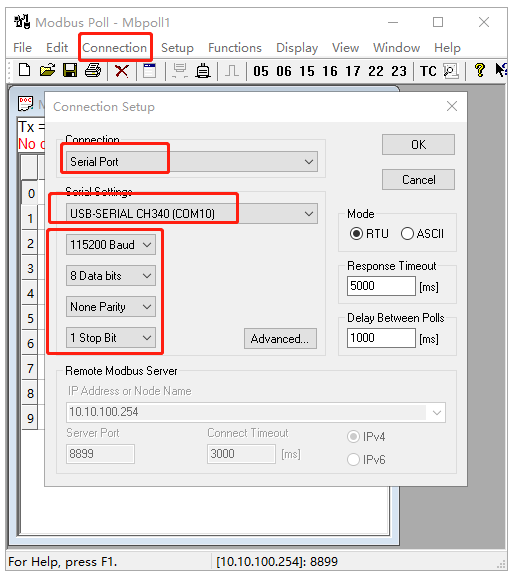

4、Modbus Poll軟件，點擊Connection，選擇Serial Port，選擇對應的COM口COM10，對應USR-DR504的串口參數，最后點擊OK。

5、協議轉換通訊測試

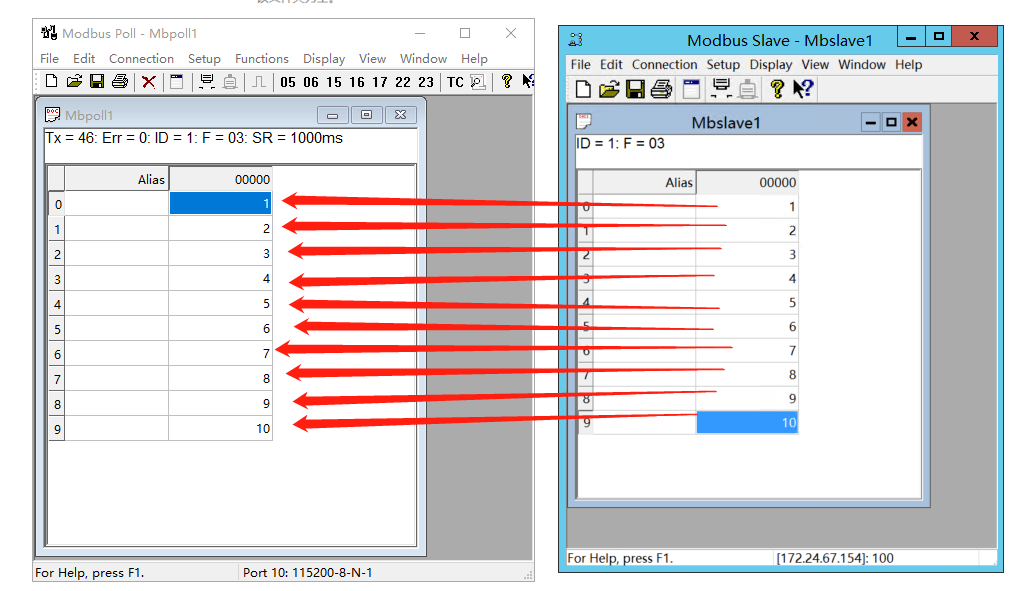

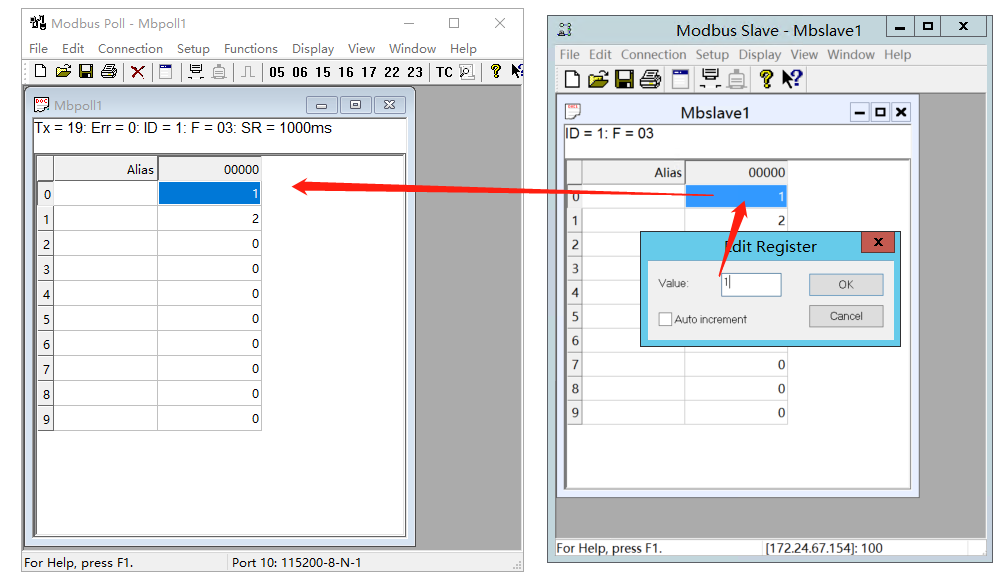

（1）改變MODBUS SLAVE寄存器地址里面的數據，對應寄存器地址的MODBUS POLL軟件可以正常讀取。

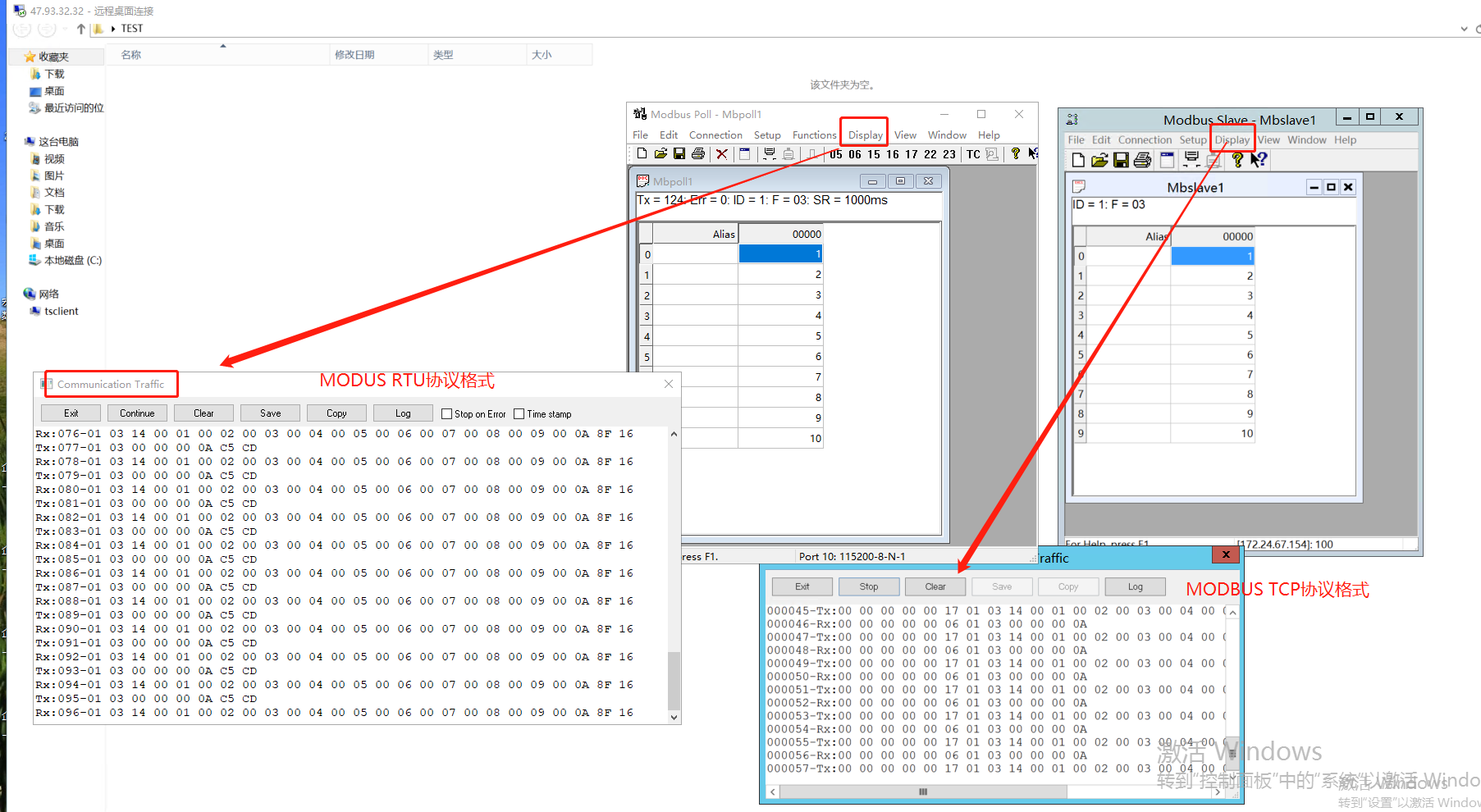

（2）數據監控，MODBUS POLL和MODBUS SLAVE，都點擊Display,找到Communication Traffic，點開就可以看到后臺數據。

MODBUS POLL軟件端是MODBUS RTU協議格式數據，MODBUS SLAVE軟件端是MODBUS TCP協議格式數據。

編寫人：金志方 編寫日期：2024-03-14

審核人：金志方 審核日期：2024-03-14

訂正版本：V1.0 訂正內容：初稿
