USR-DR504 V3T的MQTT功能調試示例

備注：USR-DR504需要插SIM卡聯網。

一、資料下載

USR-DR504 軟件設計手冊http://www.ciyusy.cn/Download/903.html

USR-DR504/DR514說明書（完整版）http://www.ciyusy.cn/Download/1046.html

USR-DR504 規格書http://www.ciyusy.cn/Download/904.html

USR-DR504/514 標準AT指令集http://www.ciyusy.cn/Download/1048.html

USR-DR504設置軟件在這個壓縮包內，USR-DR504/514 邊緣計算+MQTT使用資料包http://www.ciyusy.cn/Download/990.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.ciyusy.cn/Download/27.html

MQTT軟件，請百度自行下載。

二、硬件連接

1、所需物品

USR-DR504 產品 1臺

12V端子電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-RS485 的485串口接USB-RS485串口線到電腦USB口，接好4G天線，然后產品接12V端子電源適配器上電。

3、查看端口號

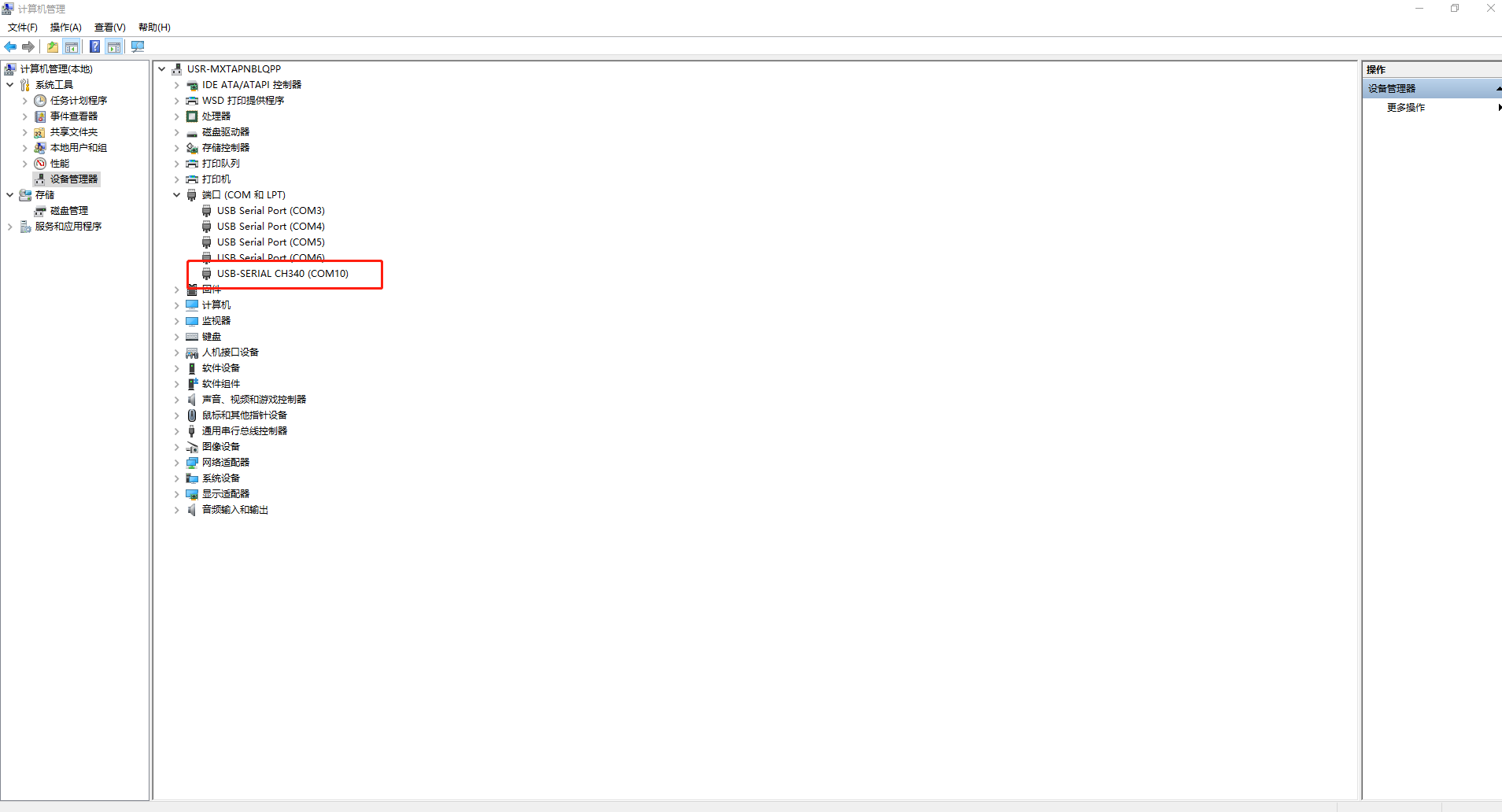

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR504的USB-RS485串口線COM口號，COM10。

三、USR-DR504參數設置

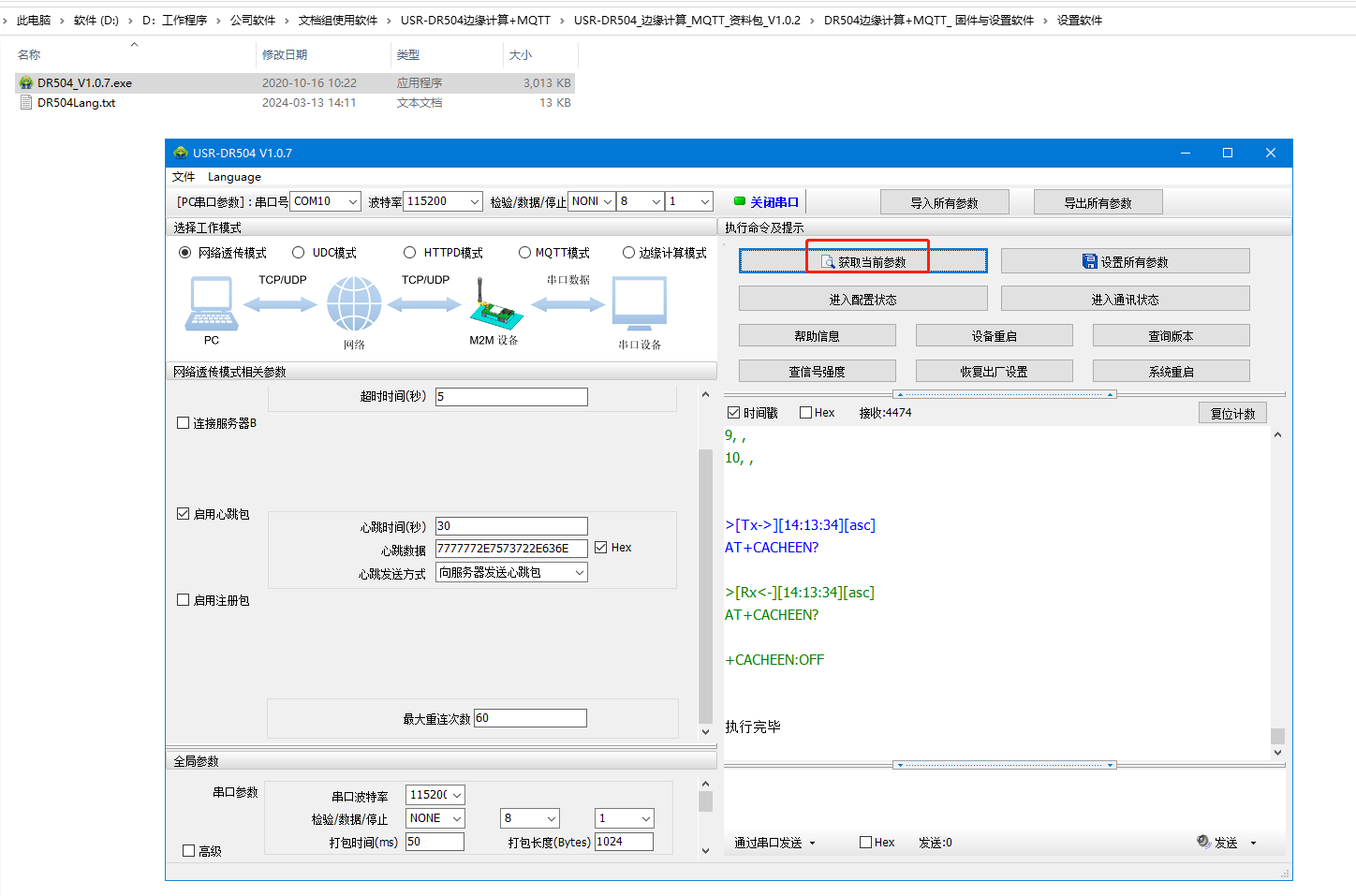

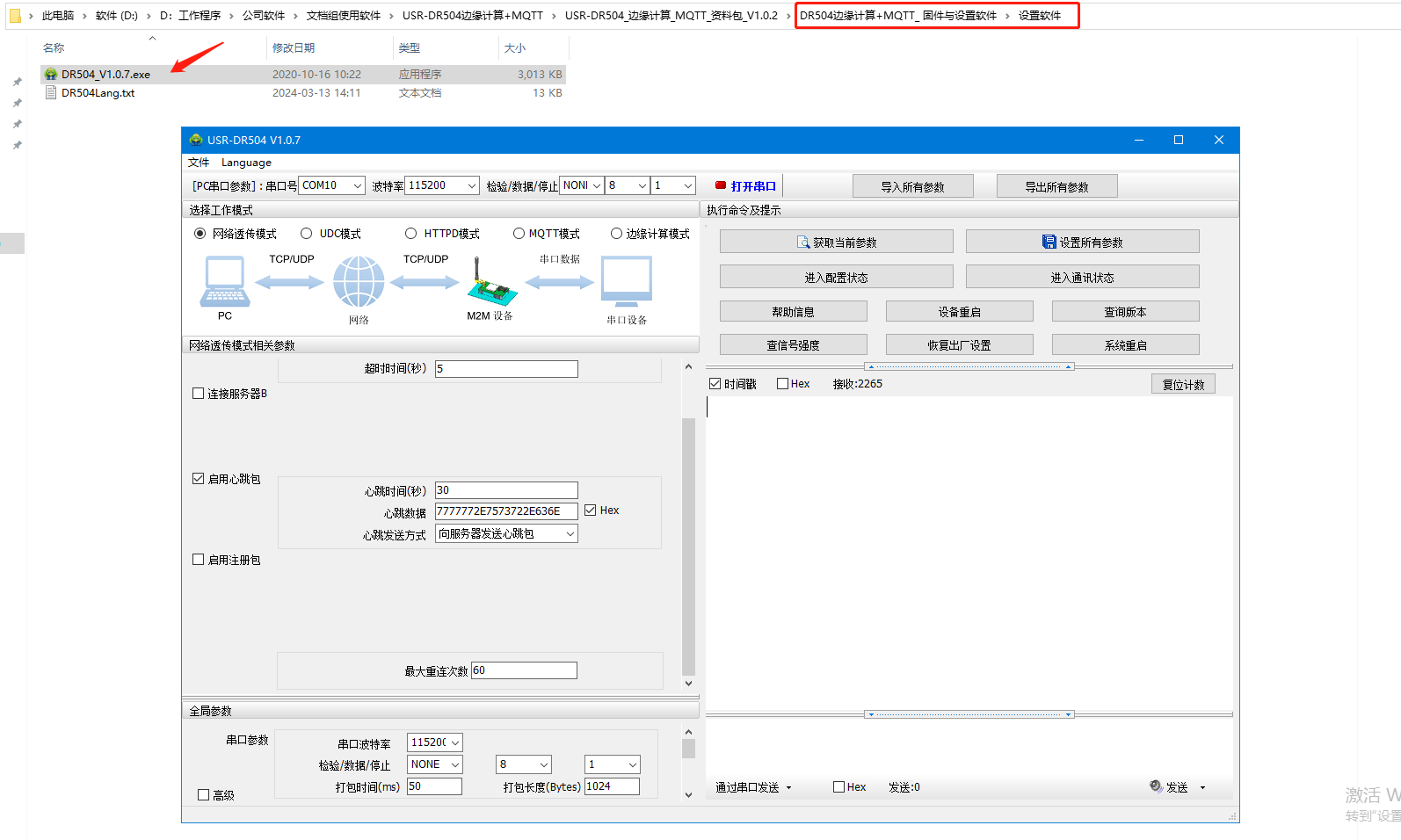

1、打開USR-DR504設置軟件 V1.0.7

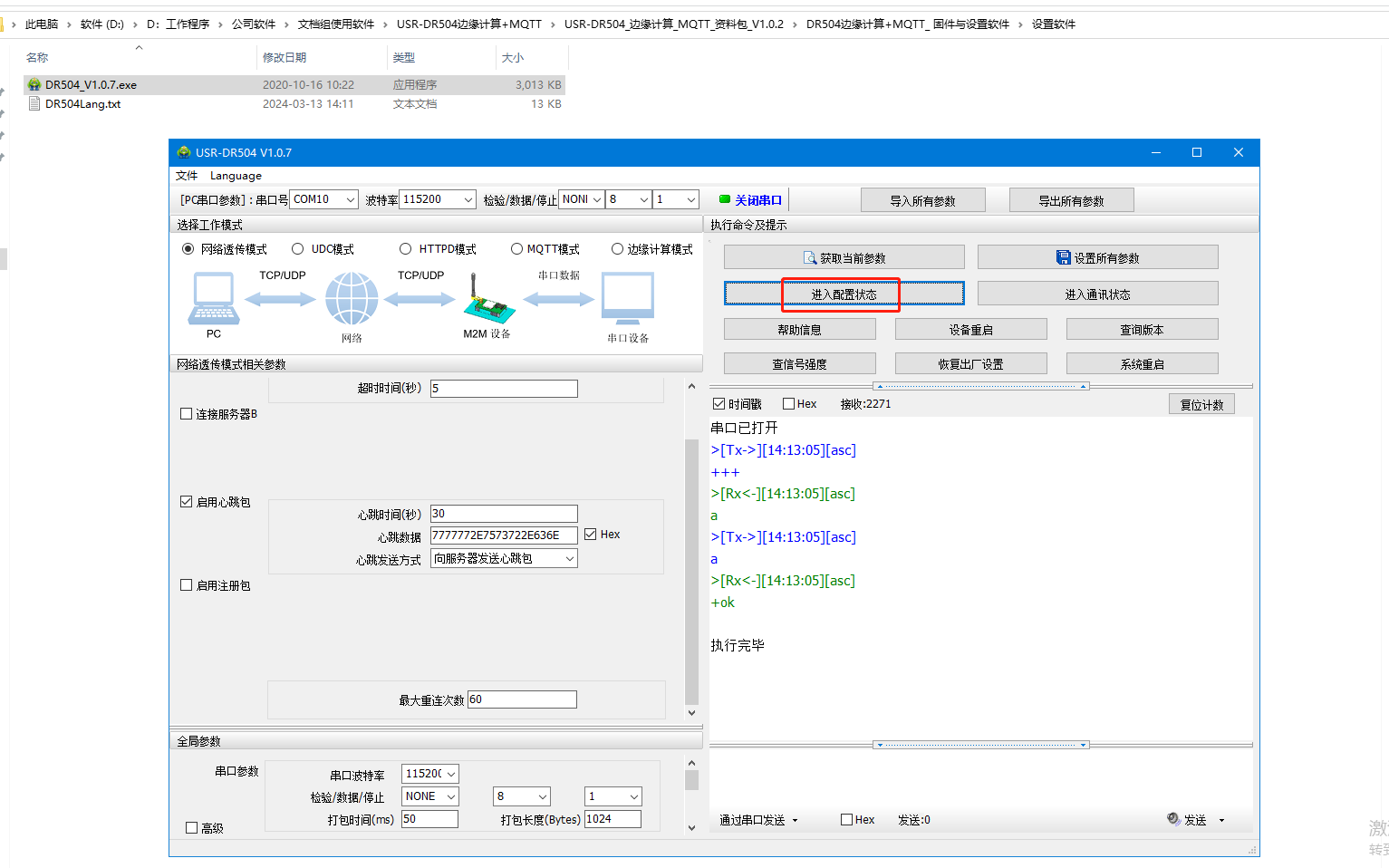

2、打開串口，點擊進入配置狀態

3、點擊獲取當前參數

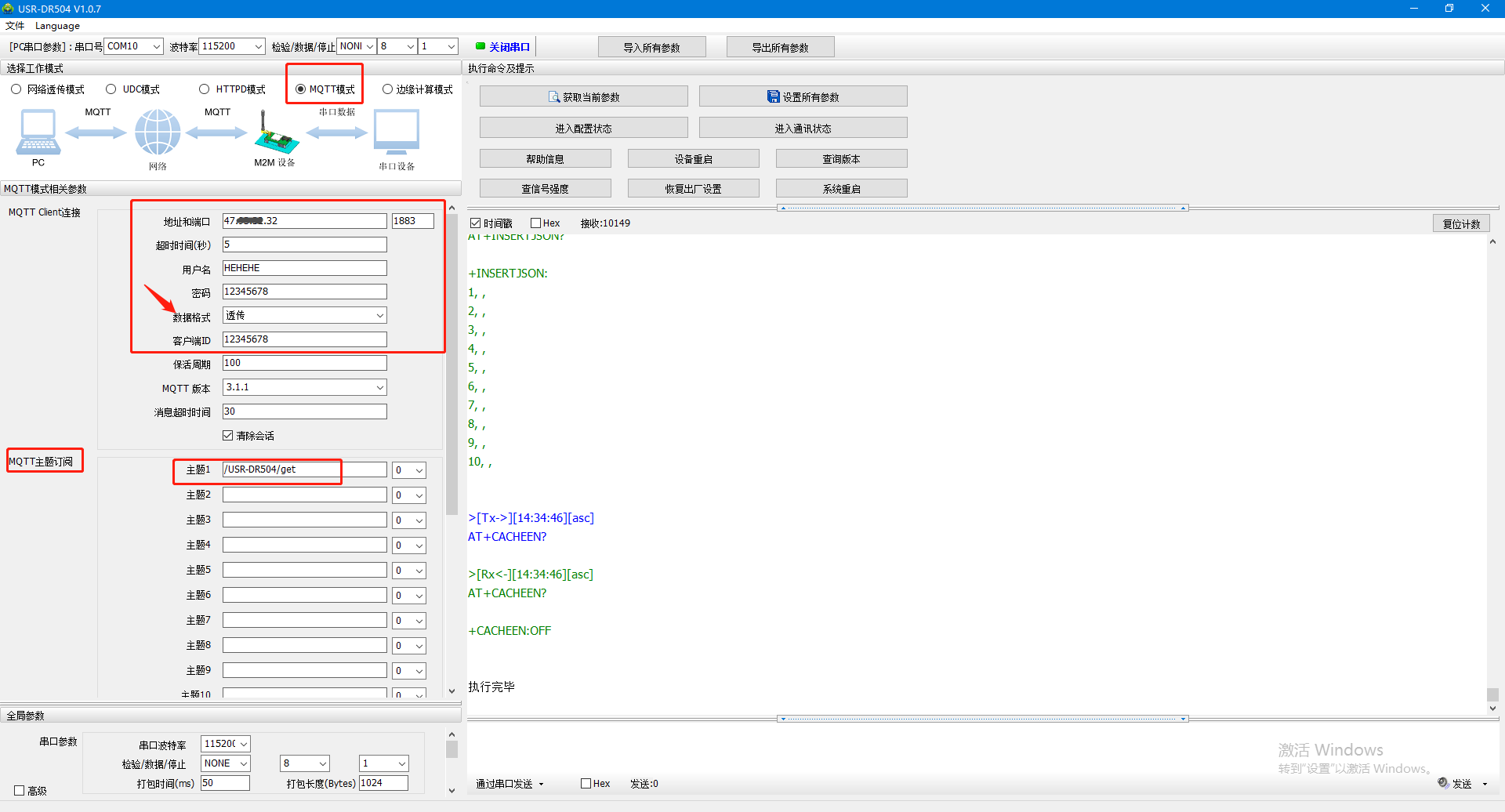

4、設置MQTT模式參數

（1）選擇MQTT模式

（2）服務器地址和端口：填要連接的MQTT服務器地址，端口用了1883

（3）用戶名：填MQTT服務器的用戶名

（4）密碼：填MQTT服務器的密碼

（5）數據格式：透傳

（6）客戶端ID：填USR-DR504做客戶端的ID，自定義12345678.注意不要用默認值。

（7）MQTT主題訂閱：主題1填寫/USR-DR504/get

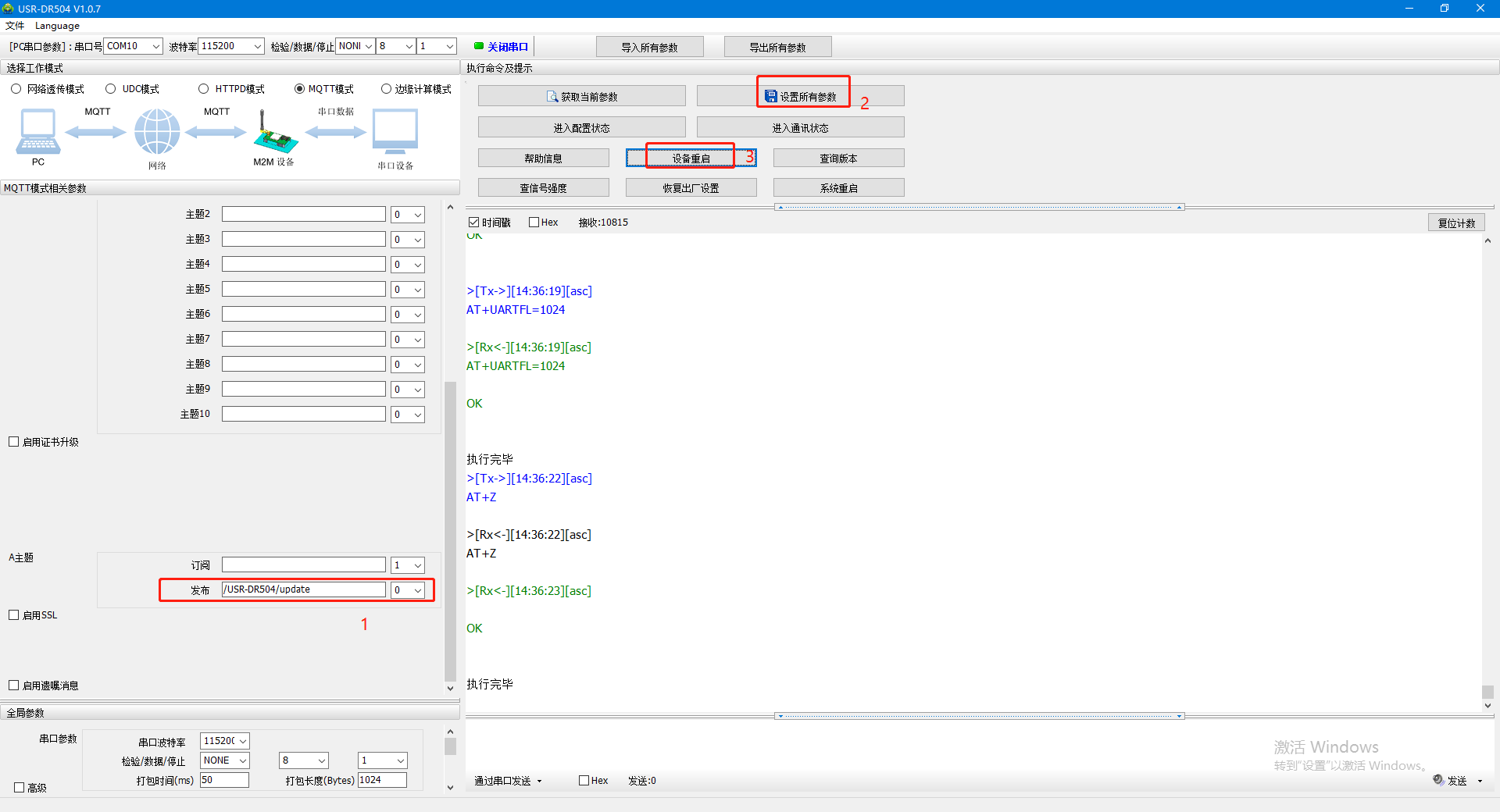

（8）A主題：發布主題，填寫/USR-DR504/update

5、設置軟件點擊設置所有參數，點擊設備重啟

6、設置軟件點擊關閉串口

四、MQTT.fx軟件連接MQTT服務器

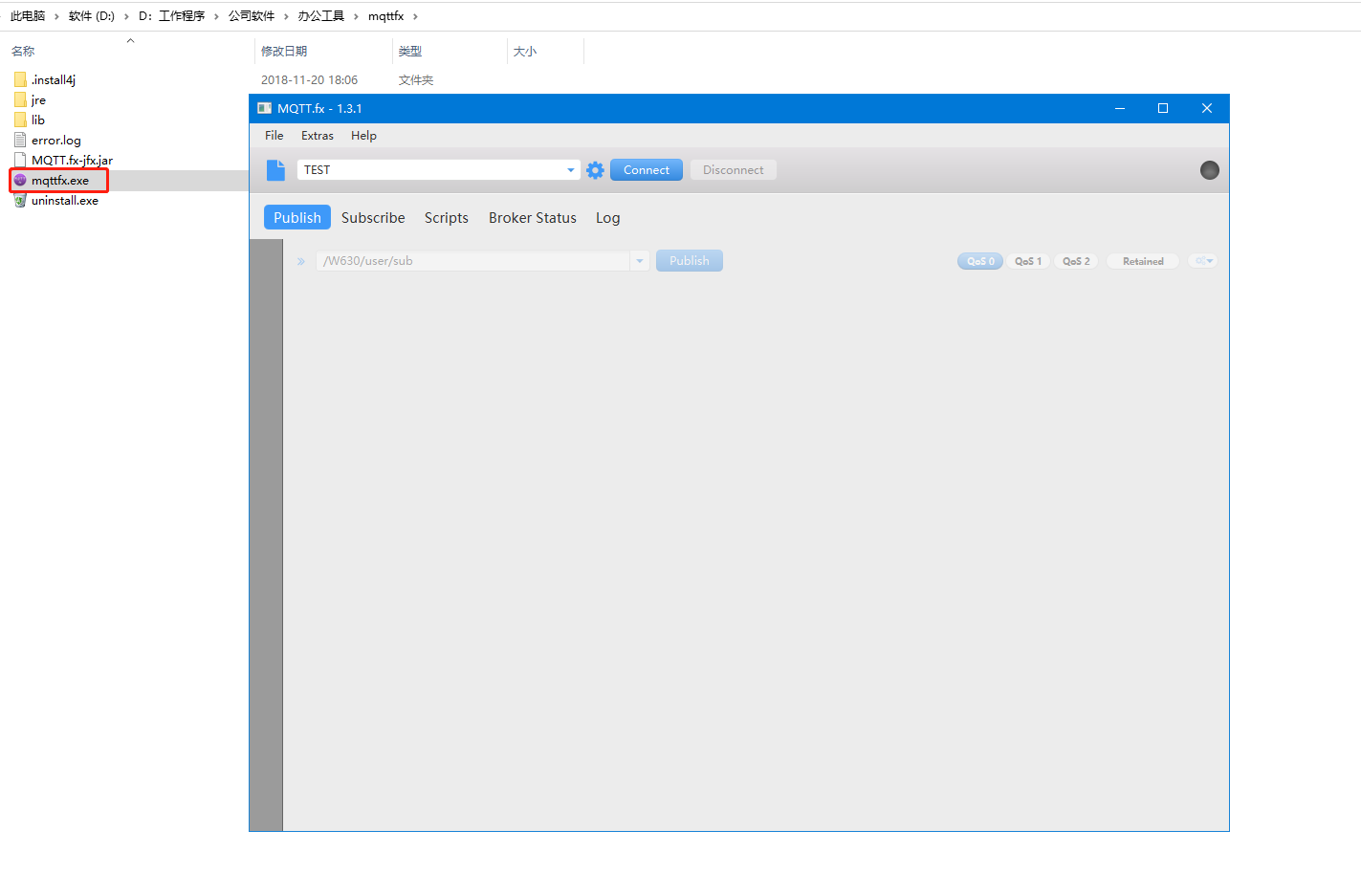

1、打開MQTT.fx軟件

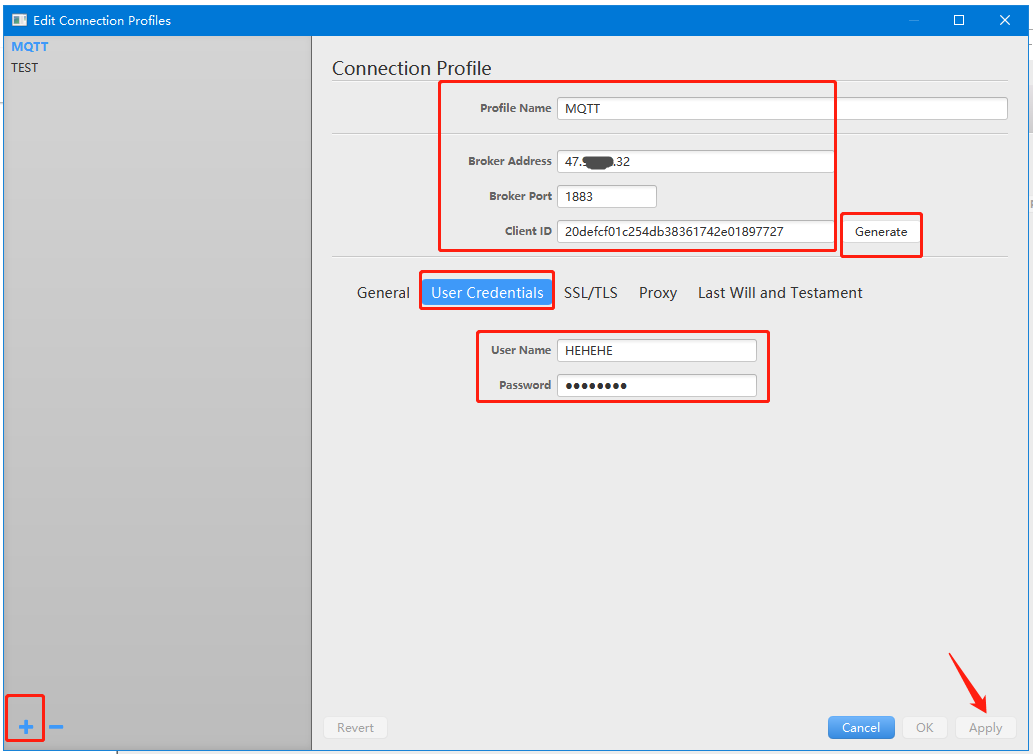

2、建一個新的配置文件做另一個MQTT客戶端

（1）配置文件名自定義用MQTT

（2）服務器地址填和USR-DR504連接的同一個MQTT服務器地址

（3）端口填MQTT服務器端口1883

（4）Client ID（客戶端ID）可以點擊后面的Generate自動創建，注意和USR-DR504的客戶端ID不要一樣，如果相同會沖突。

（5）點擊User Credentials，User NAME輸入MQTT服務器的用戶名，Password輸入MQTT服務器的密碼。

（6）所有參數設置完成之后，點擊Apply應用。

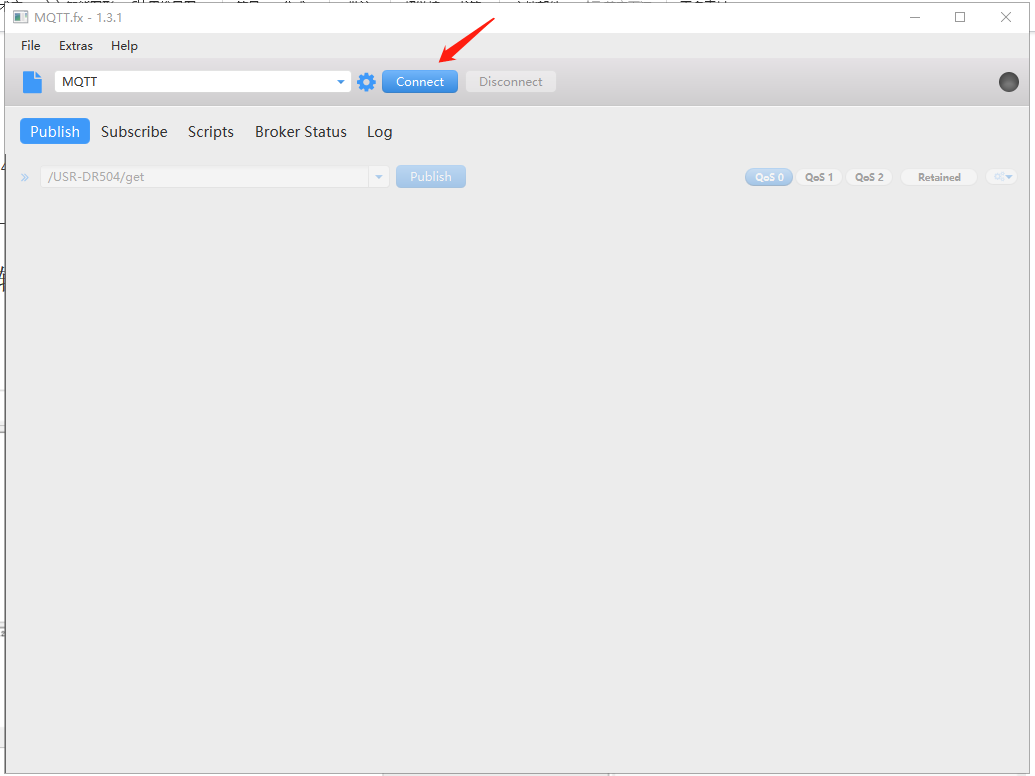

2、MQTT.fx軟件選擇新建的客戶端，點擊Connect連接

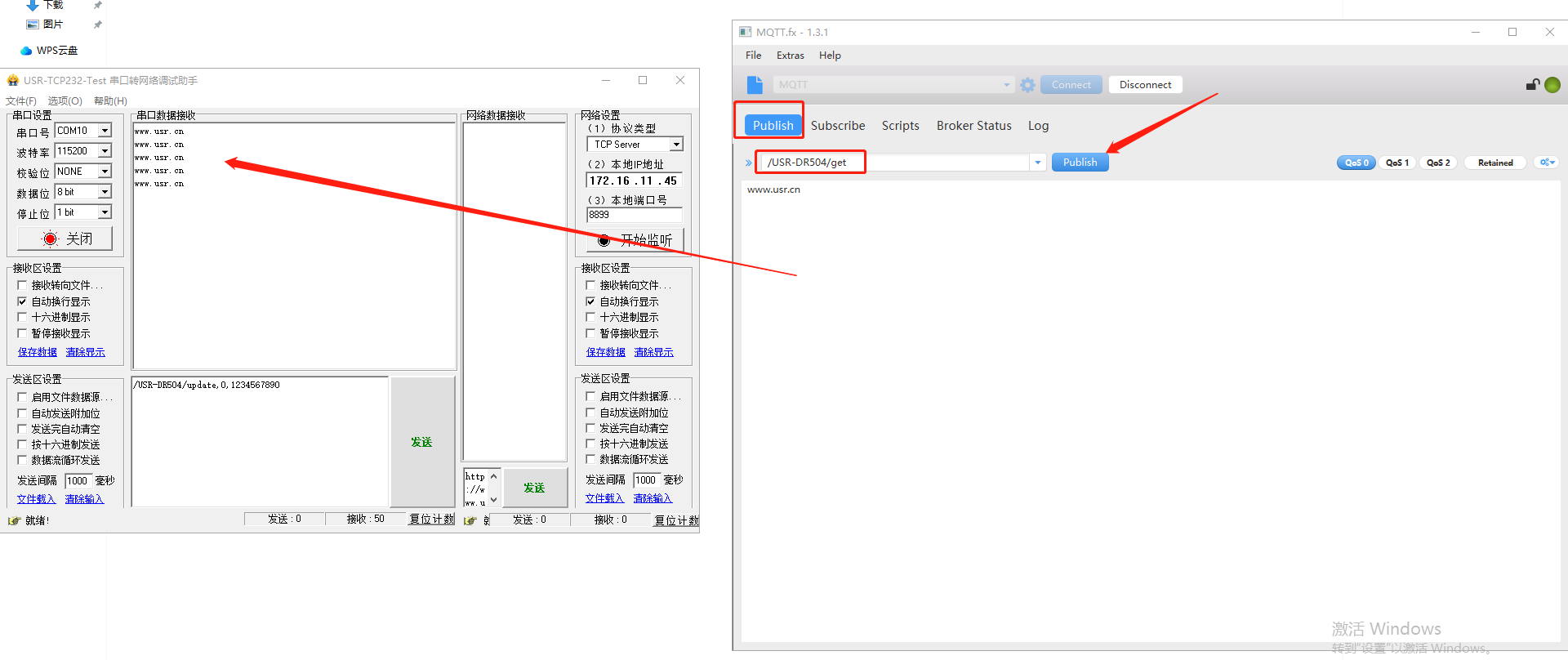

3、MQTT.fx軟件推送，USR-DR504訂閱測試（數據格式是透傳）

（1）打開USR-TCP232-TEST串口助手，打開USR-DR504接的USB串口線COM口，COM10。

（2）MQTT.fx軟件點擊Publish，輸入/USR-DR504/get，在下面的發送框輸入數據www.ciyusy.cn，點擊Publish發送給USR-DR504串口，串口助手接收數據www.ciyusy.cn

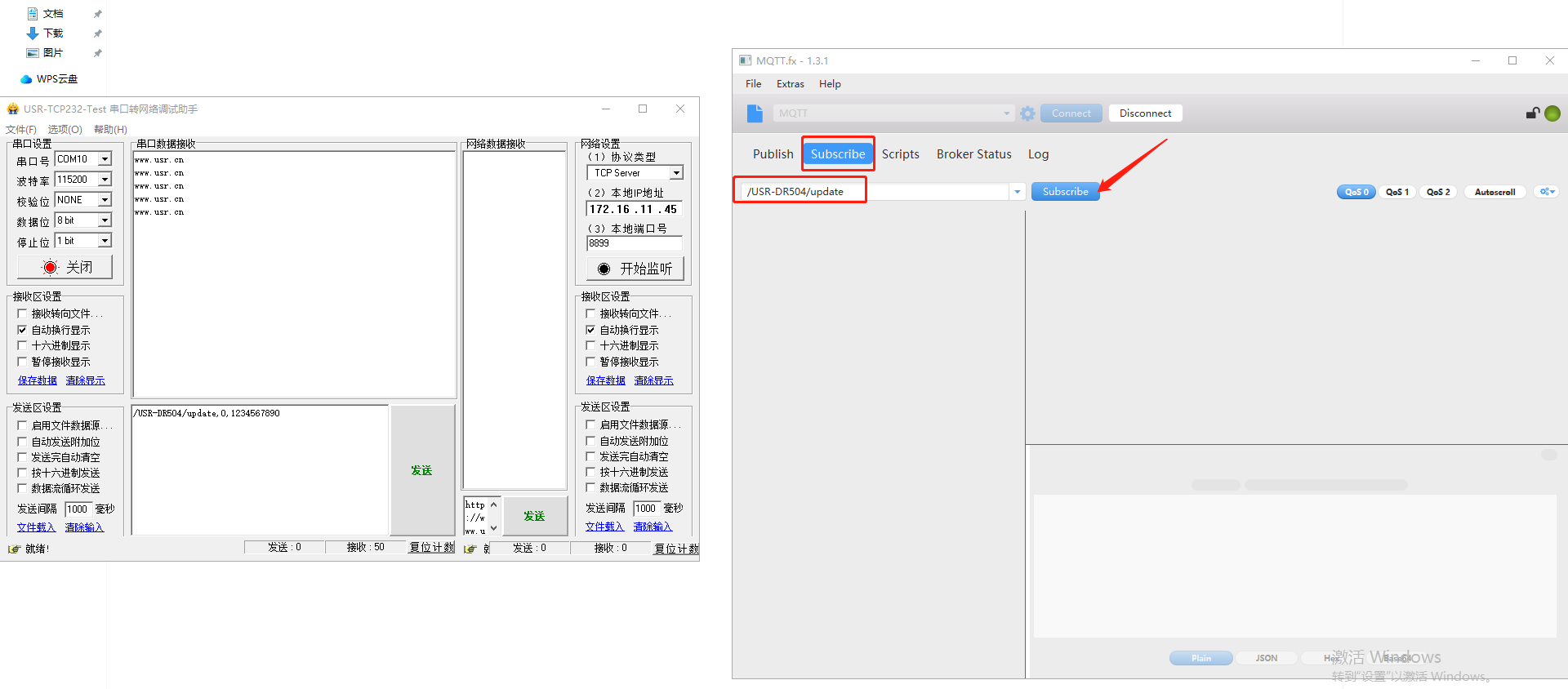

4、USR-DR504軟件推送，MQTT.fx訂閱測試

（1）打開USR-TCP232-TEST串口助手，打開USR-DR504接的USB串口線COM口，COM10。

（2）MQTT.fx軟件點擊Subscribe，輸入/USR-DR504/update，點擊后面的Subscribe。

（3）發布消息

通過串口向發服務器更新設備狀態時，需遵循如下數據格式：

示例：/USR-DR504/update,0,1234567890

（注：“,”為英文輸入法下的格式）

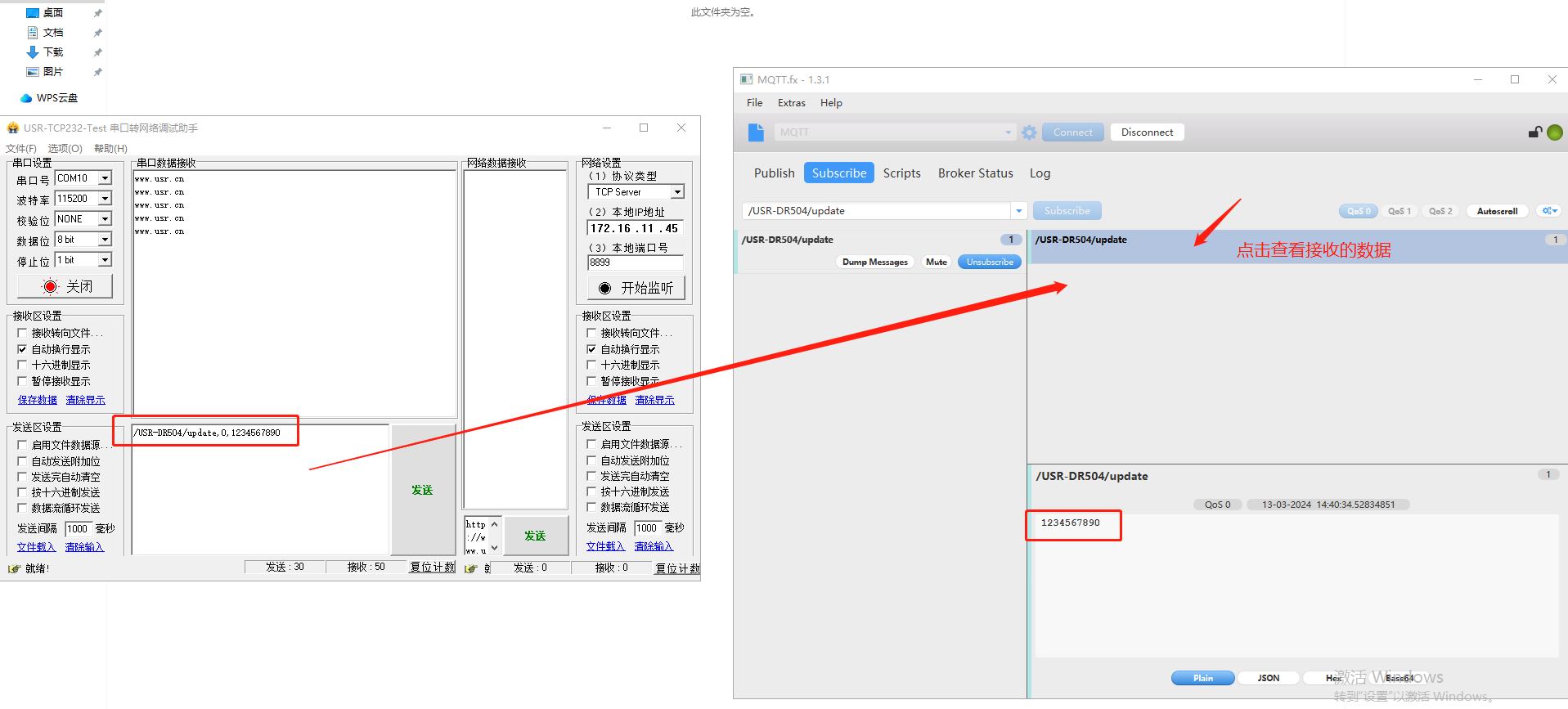

串口助手發送框輸入/USR-DR504/update,0,1234567890，發送給MQTT.fx軟件，點擊MQTT.fx軟件的每一條/USR-DR504/update可以看到接收的數據1234567890

5、MQTT.fx軟件推送，USR-DR504訂閱測試（數據格式是格式化輸出）

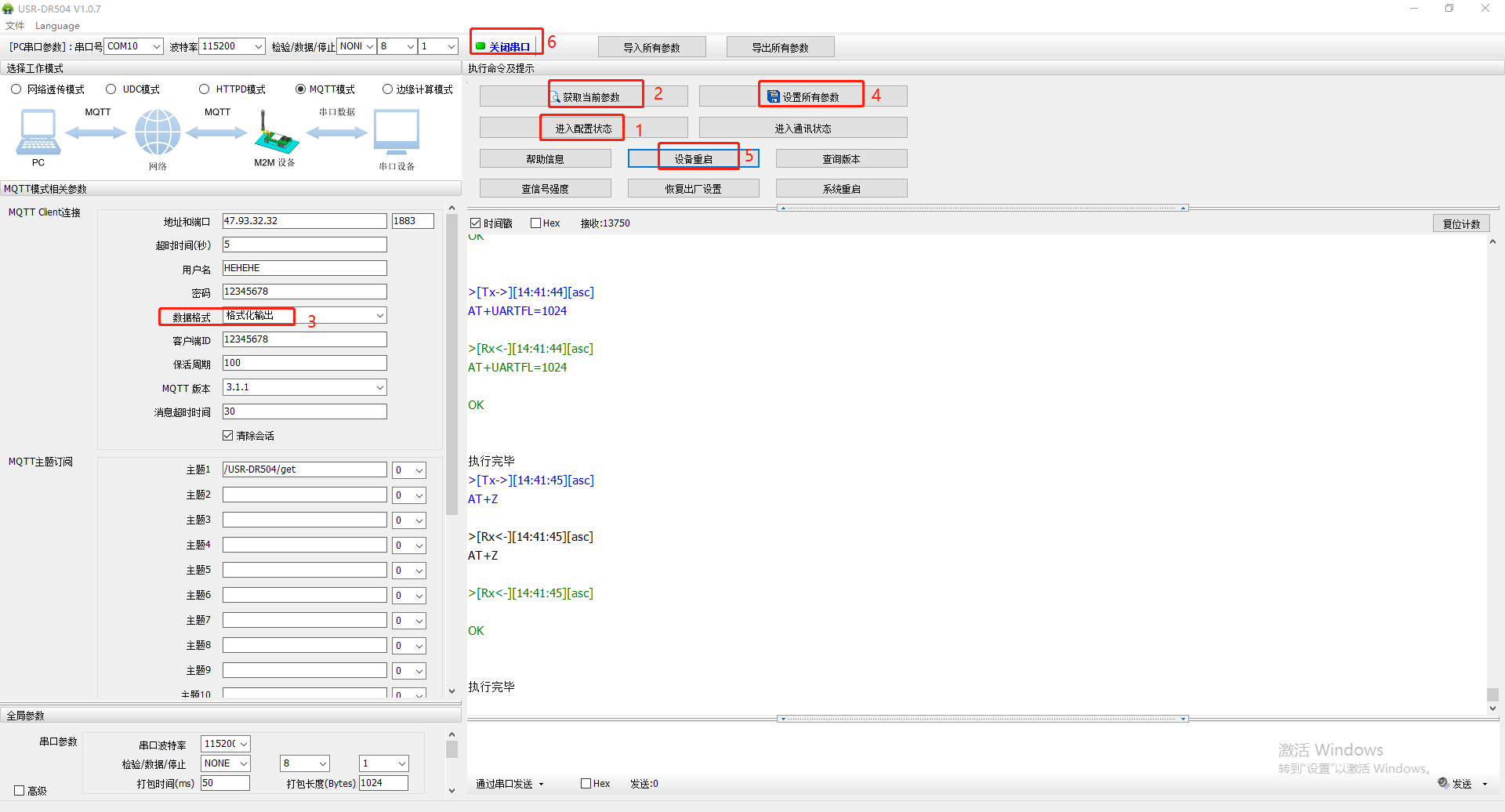

（1）USR-DR504打開設置軟件，選擇COM10，點擊進入配置狀態，點擊獲取當前參數，數據格式設置格式化輸出，點擊設置所有參數，點擊設備重啟，最后點擊關閉串口。

（2）打開USR-TCP232-TEST串口助手，打開USR-DR504接的USB串口線COM口，COM10。

（3）MQTT.fx軟件點擊Publish，輸入/USR-DR504/get，在下面的發送框輸入數據www.ciyusy.cn，點擊Publish發送給USR-DR504串口，串口助手接收數據/USR-DR504/get,www.ciyusy.cn，按照格式輸出數據。

編寫人：金志方 編寫日期：2024-03-14

審核人：金志方 審核日期：2024-03-14

訂正版本：V1.0 訂正內容：初稿
