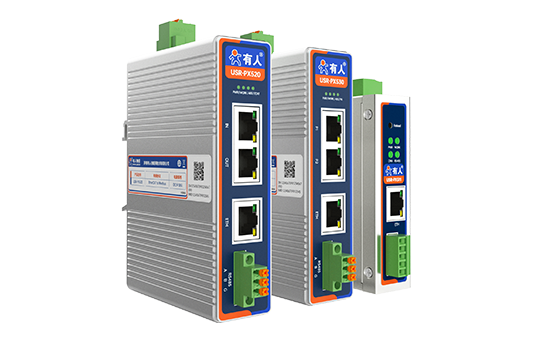

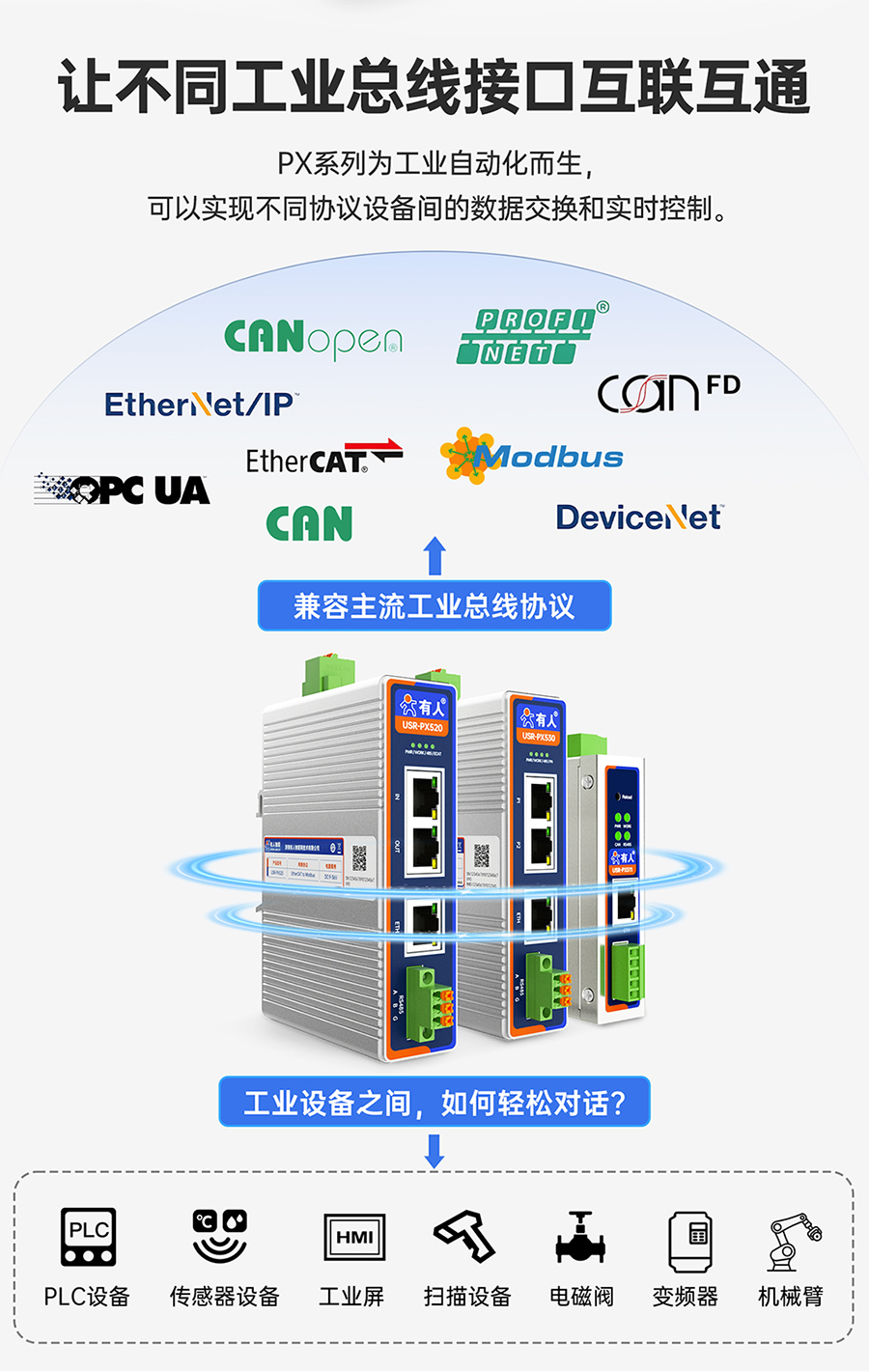

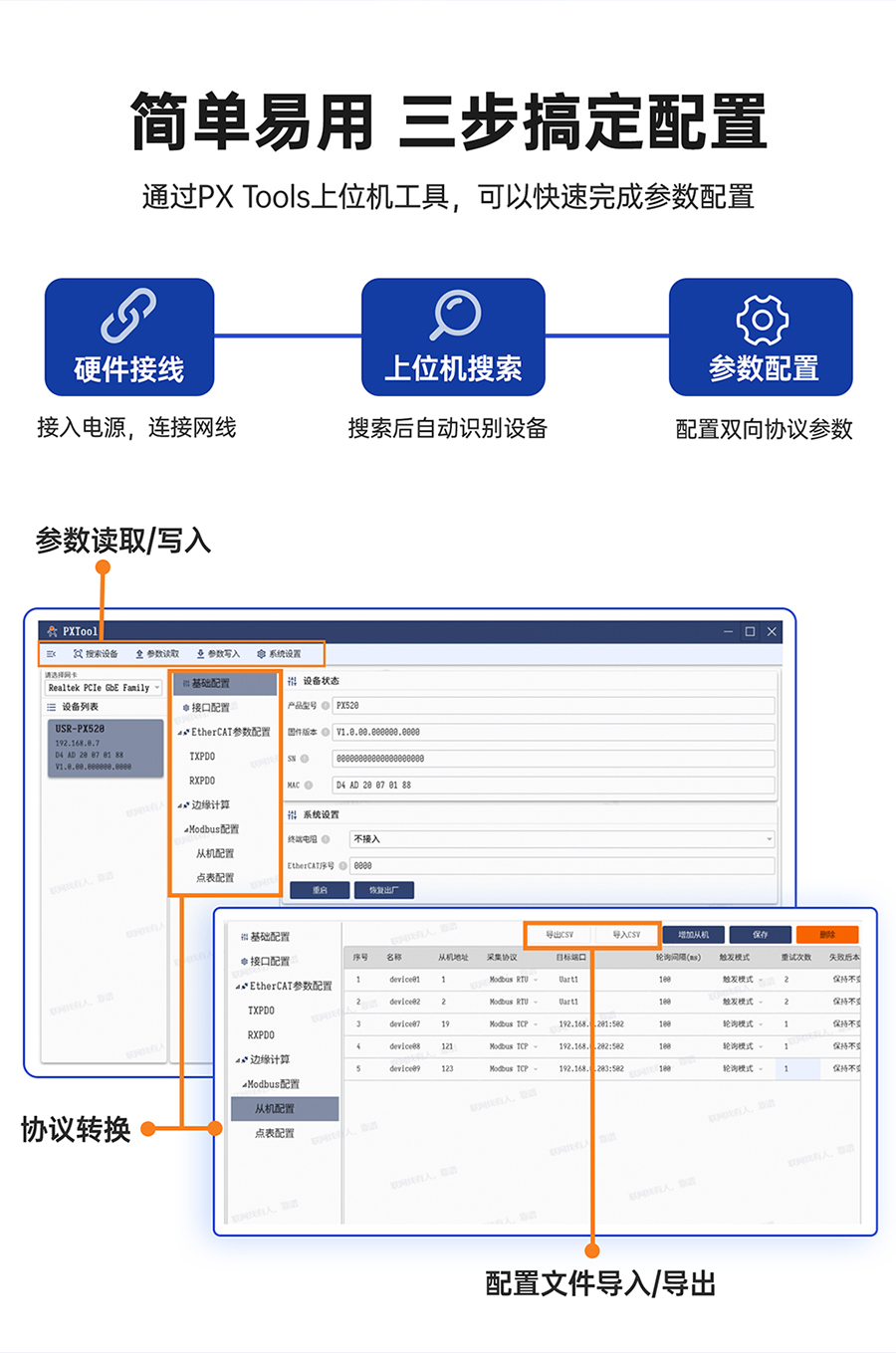

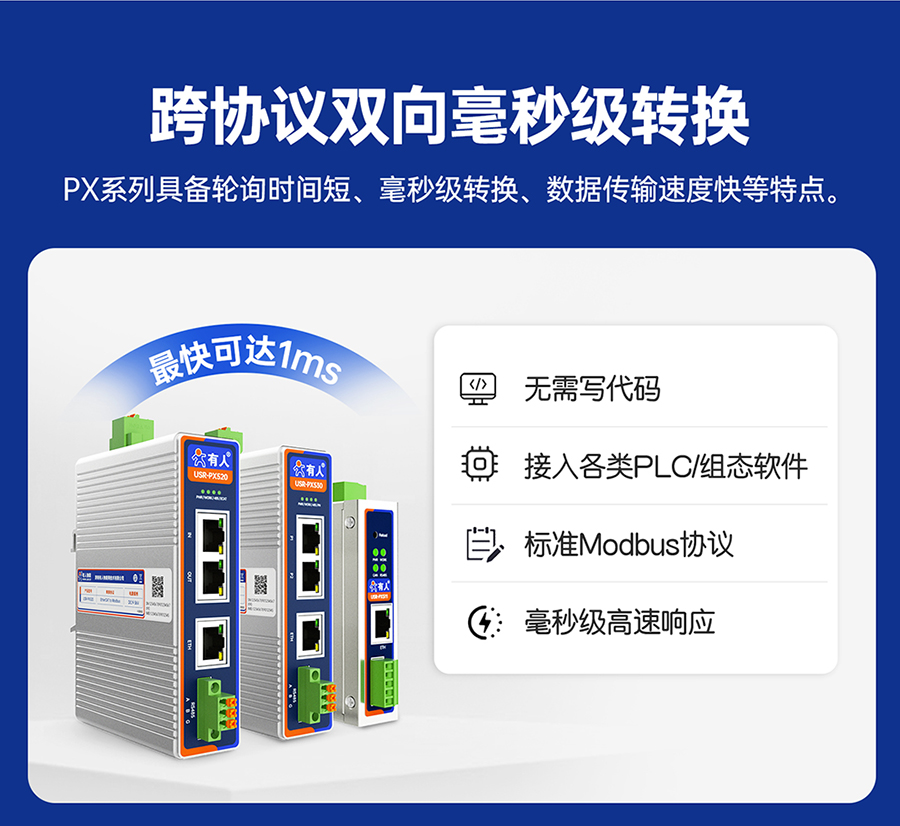

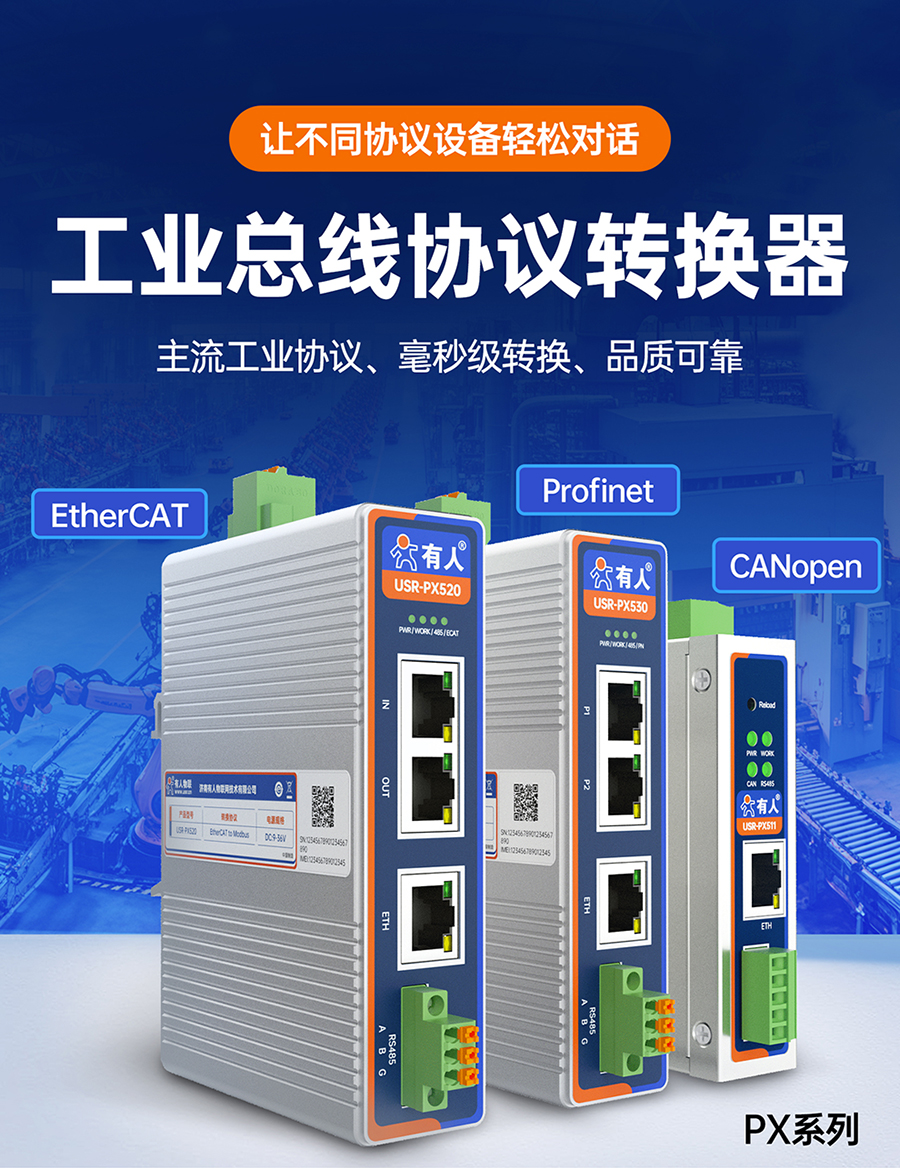

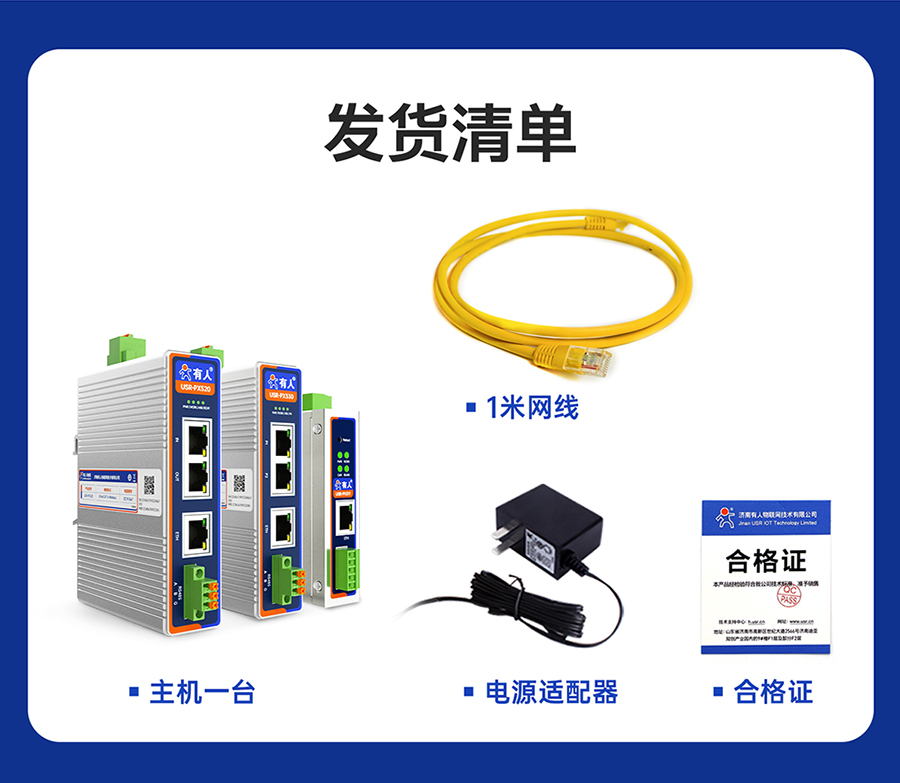

PX系列硬件規格
|
|
供電
|
電源范圍
|
DC9～36V，推薦使用DC 12V/1A
|
|
供電接口
|
2P拔插式端子，防反接
|
|
串口
|
RS485端子
|
3P拔插式端子，防反接
|
|
接線定義
|
A—RS485 A；B—RS485 B；G—GND，數字地
|
|
波特率
|
600-230400 bps
|
|
數據格式
|
數據位8；停止位1、2；校驗位NONE、ODD、EVEN
|
|
以太網口
|
網口規格
|
RJ45接口，可用于參數配置；10/100 Mbps交叉直連自適應
|
|
本機IP地址
|
默認靜態IP：192.168.0.7，網關192.168.0.1
|
|
CAN口
|
接線定義
|
H：CAN_H信號線；L：CAN_L信號線；GND：CAN 接地信號線
|
|
仲裁域波特率
|
5k~1000K bps,支持自定義波特率
|
|
終端電阻
|
內置2個CAN總線120Ω終端電阻。
|
|
其他
|
其他接口
|
指示燈、一鍵Reload按鍵、Type-C調試接口
|
|
物理特性
|
安裝方式
|
鋁合金外殼，導軌式安裝
|
|
尺寸
|

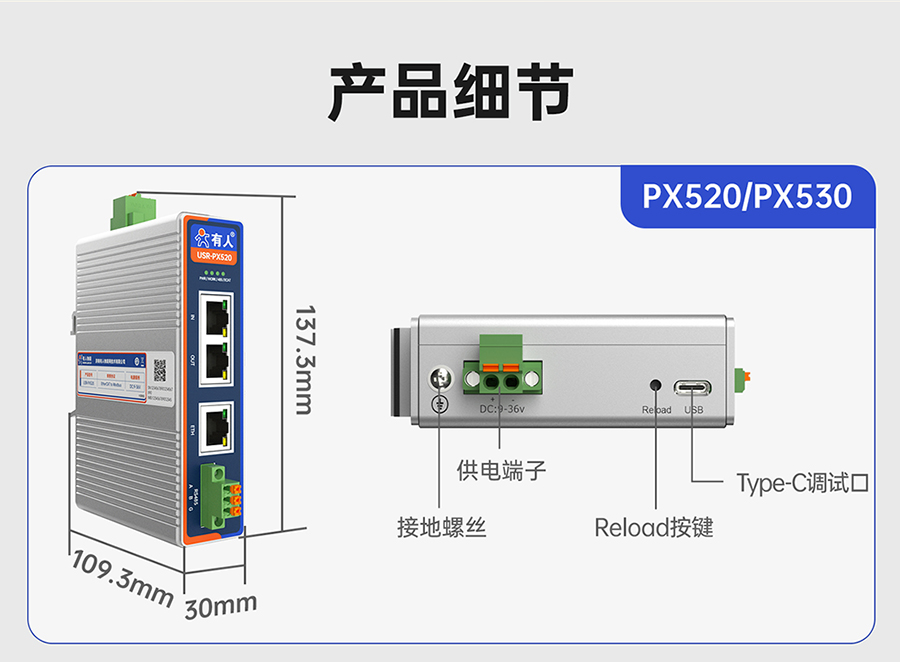

137.3*30*109.3mm（L*W*H） （PX520/PX530,含端子和導軌）

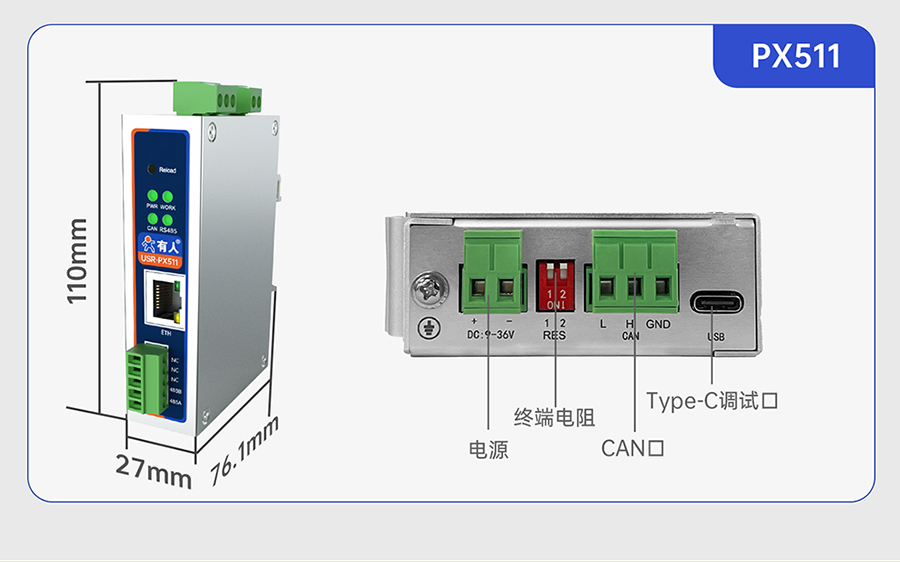

110*27*76.1mm（L*W*H） （PX511,含端子和導軌）
|
|
工作溫度
|
-40℃ ~ +85℃ （PX520/PX511)
-20℃ ~ +70℃ （PX530)
|
|
工作濕度
|
5%~95%（無凝露）
|
|
防護等級
|
隔離
|
串口、網口、CAN口、電源均全面隔離
|
|
EMC
|
靜電、浪涌、脈沖群EMC3級
|
|

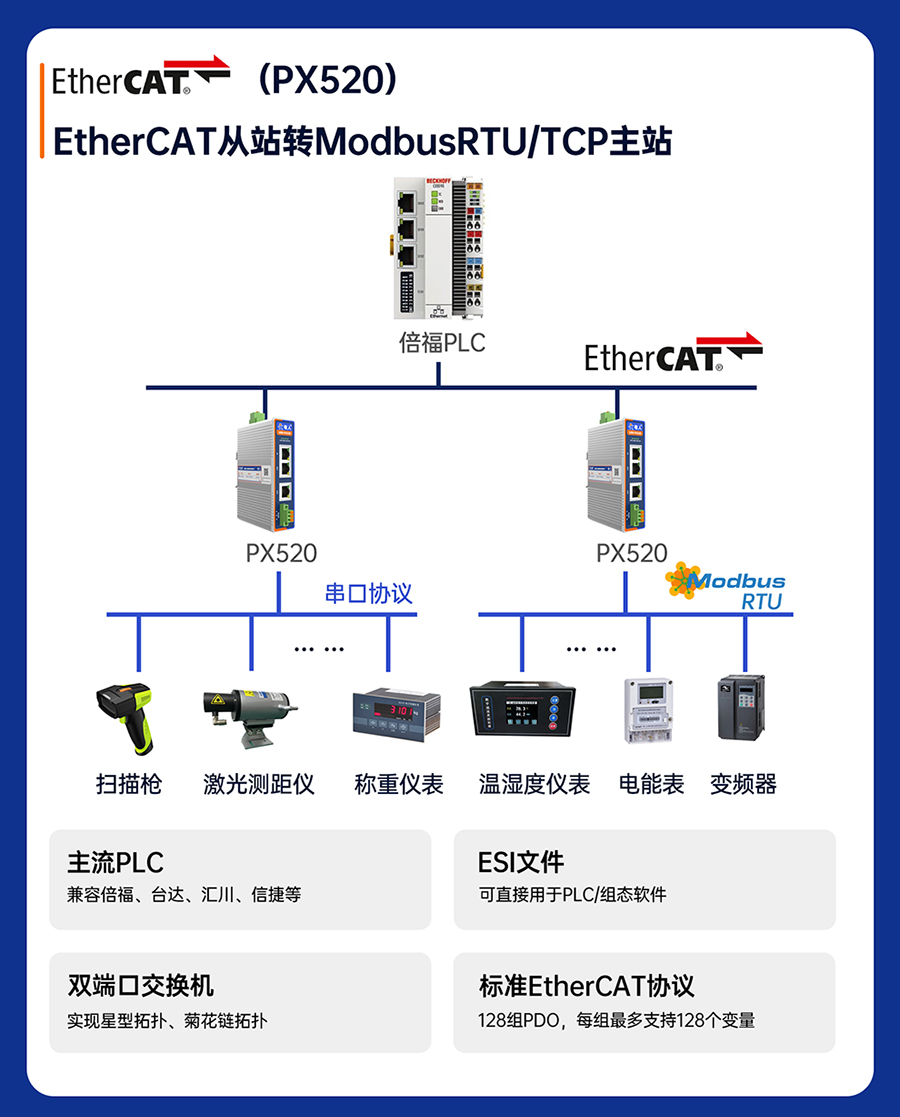

PX520
|
網口規格
|
2路*EtherCAT，10/100 Mbps自適應，集成交換機功能
|
|
協議轉換
|
EtherCAT從站轉ModbusRTU/TCP主站
|
|
點位說明
|
在EtherCAT側，支持128組RXPDO和TXPDO，每個分組支持128個變量； 在Modbus側，支持自定義從機和點表信息，最大2000個數據點，并支持加減乘數運算
|
|

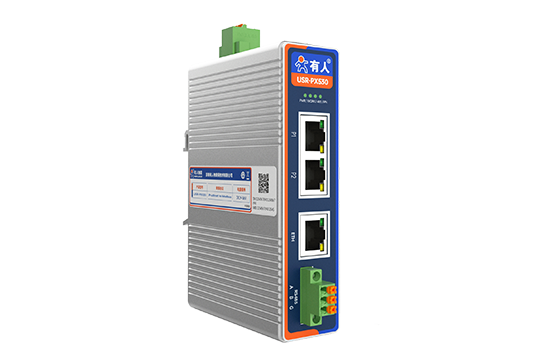

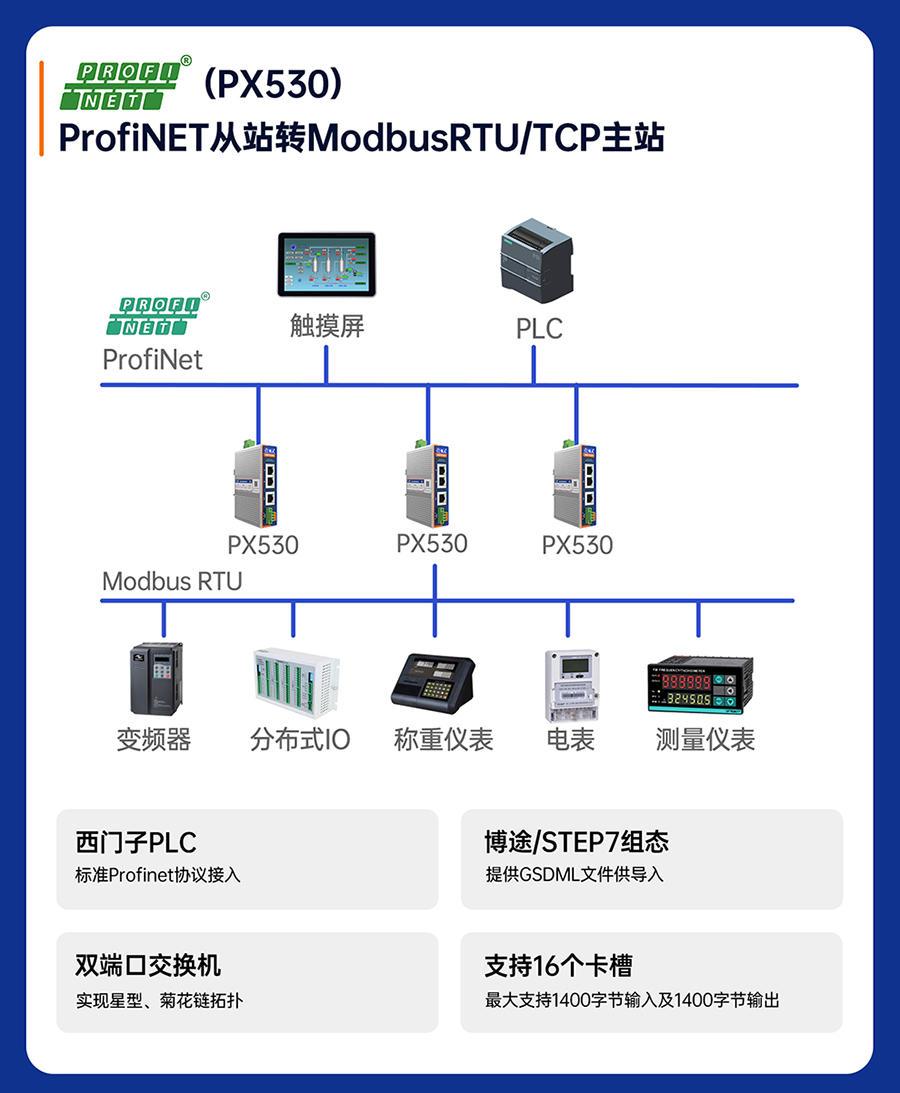

PX530
|
網口規格
|
2路*ProfiNet，10/100 Mbps自適應，集成交換機功能
|
|
協議轉換
|
ProfiNet從站轉ModbusRTU/TCP主站
|
|
點位說明
|
在ProfiNET側.支持16個卡槽，最大支持1400字節輸入及1400字節輸出； 在Modbus側，支持自定義從機和點表信息，最大2000個數據點，并支持加減乘數運算
|
|

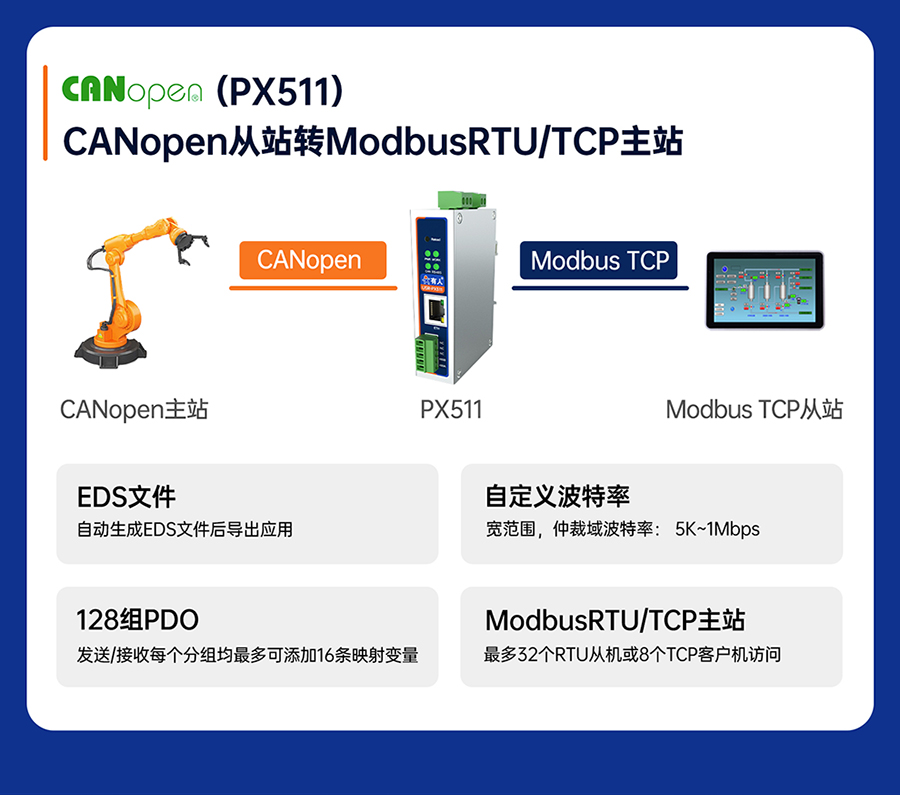

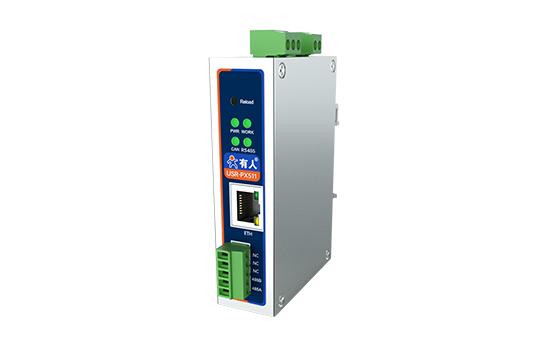

PX511
|
協議轉換
|
CANopen從站轉ModbusRTU/TCP主站
|
|
點位說明
|
在CANopen側，支持128組TPDO和RPDO，每個分組最多可添加16條映射變量；在 Modbus側，支持自定義點表信息，最大2000個數據點
|
