在工業以太網領域，生成樹協議（STP/RSTP）是保障網絡可靠性的核心技術。隨著工業4.0對實時性、可靠性和帶寬利用率要求的提升，傳統STP協議的30-50秒收斂時間已難以滿足需求，而RSTP雖將收斂速度提升至1-3秒，但在復雜工業場景中仍面臨挑戰。本文結合工業網絡特性，深度解析STP/RSTP的優化技巧，并探討多生成樹協議（MSTP）在工業場景中的創新應用。

1、STP/RSTP協議的工業適配性瓶頸

1.1 傳統STP的致命缺陷

STP（IEEE 802.1D）通過阻塞冗余鏈路構建無環拓?fù)?，但其核心缺陷在工業場景中尤為突出：

收斂時間過長：拓?fù)渥兓杞?jīng)歷30秒監聽+15秒學習階段，在智能電網差動保護場景中，30秒中斷可能導致保護信號丟失，引發設備誤動作。

單生成樹架構：所有VLAN共享同一棵生成樹，導致油氣田SCADA系統中控制流量與視頻監控流量競爭同一鏈路，帶寬利用率不足40%。

拓?fù)渥兏鼨C(jī)制低效：需通過TCN-TCA-TC三級報文交互，在汽車生產線機器人控制網絡中，單次拓?fù)渥兏赡芤l(fā)200ms以上的通信中斷。

1.2 RSTP的改進與局限

RSTP（IEEE 802.1W）通過三大創新將收斂速度提升至秒級：

端口狀態精簡：將STP的5種狀態縮減為Discarding/Learning/Forwarding，消除冗余轉換。

P/A協商機制：通過Proposal-Agreement報文交互，實現點對點鏈路毫秒級激活。

邊緣端口優化：自動識別終端設備端口，跳過監聽學習階段。

但在半導體晶圓廠等復雜場景中，RSTP仍面臨：

單實例負載失衡：所有VLAN共用同一拓?fù)?，?dǎo)致AGV調度系統與環境監測系統流量混跑，關鍵業務時延波動達50ms。

風暴抑制能力不足：在港口集裝箱起重機控制網絡中，單臺設備故障可能引發全網MAC表震蕩，RSTP的TC報文泛洪機制加劇廣播風暴。

2、工業場景下的協議優化技巧

2.1 硬件加速優化

工業交換機通過專用ASIC芯片實現BPDU處理加速：

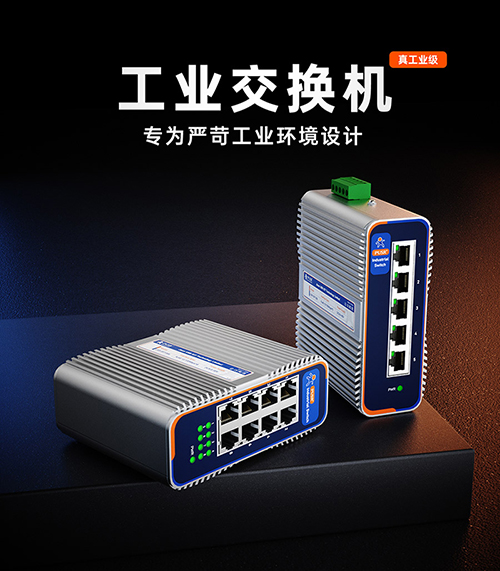

并行報文解析：如USR-ISG系列交換機采用多核架構，可同時處理8K個BPDU報文，將拓?fù)溆?jì)算時間從15ms壓縮至3ms。

硬件表項固化：將根橋ID、端口角色等關鍵信息存入TCAM表，避免軟件查詢延遲，在軌道交通PIS系統中實現<500μs的端口狀態切換。

時間敏感網絡（TSN）集成：最新工業交換機支持IEEE 802.1Qbv時間感知整形，與RSTP協同工作，在汽車焊裝生產線中實現控制信號0丟包、視頻流帶寬保障。

2.2 拓?fù)鋬?yōu)化策略

環形冗余設計：采用雙環拓?fù)鋾r(shí)，通過RSTP的Alternate Port機制實現主備鏈路秒級切換。例如在油氣管道監控系統中，主環承載視頻流量，備環承載傳感器數據，單環故障時業務恢復時間<1秒。

VLAN級負載分擔：在智能電網中，將保護信號（VLAN 10）與計量數據（VLAN 20）映射至不同MSTP實例，通過USR-ISG交換機的多實例計算能力，實現鏈路帶寬利用率提升至92%。

混合鏈路適配：針對工業現場銅纜/光纖混合部署場景，RSTP的鏈路類型自動檢測功能可識別1000Base-T與1000Base-LX鏈路，動態調整端口開銷值，確保最優路徑選擇。

2.3 保護機制強化

BPDU防護墻：在交換機端口配置BPDU過濾，阻止非法設備接入。如某汽車工廠通過該功能阻斷32次非法交換機接入嘗試，避免網絡環路。

根橋保護：在核心交換機配置stp root protection，當?shù)蛢?yōu)先級設備搶占根橋時，自動將相關端口置為Discarding狀態，保障智能倉儲系統拓?fù)浞€(wěn)定。

TC報文限速：針對工業物聯網設備頻繁上下線場景，限制TC報文發送頻率至10pps，在某半導體工廠中減少80%的MAC表震蕩事件。

3、MSTP在工業場景的創新應用

3.1 多實例流量隔離

MSTP通過VLAN映射實現多生成樹實例：

實例1（VLAN 10-20）：承載機器人控制流量，配置100Mbps帶寬保障，時延<5ms。

實例2（VLAN 30-40）：承載AGV調度流量，采用ECMP均衡算法，帶寬利用率達85%。

實例3（VLAN 50-60）：承載監控視頻流量，啟用IGMP Snooping減少冗余流量。

在某汽車總裝車間測試中，MSTP使關鍵控制業務丟包率從2.3%降至0.001%，視頻流卡頓次數減少90%。

3.2 工業協議深度適配

Modbus TCP優化：針對老舊PLC設備，MSTP可識別Modbus報文特征，在USR-ISG交換機中啟用快速老化機制，將MAC表項老化時間從300秒縮短至30秒，適應工業設備頻繁啟停特性。

Profinet IO優化：為Profinet設備分配專用實例，通過stp instance priority命令設置高優先級，確保實時數據優先轉發，在某冶金廠中使設備響應時間縮短40%。

3.3 極端環境適應性

工業交換機需應對-40℃~85℃寬溫、6000V雷擊等挑戰：

硬件冗余設計：USR-ISG系列采用雙電源冗余+雙風扇冗余，在某海上鉆井平臺連續運行3年無故障。

協議容錯機制：MSTP支持BPDU報文CRC校驗、序列號防重放，在電磁干擾強烈的焊接車間中，保持99.999%的報文處理準確率。

4、典型工業場景優化案例

4.1 智能電網差動保護

某省級電網公司采用MSTP+RSTP混合架構：

主保護環：220kV變電站間部署RSTP雙環，保護信號傳輸時延<2ms。

備監控環：通過MSTP實例2承載監控流量，與主環物理隔離。

優化效果：雷擊故障時，保護動作時間從800ms縮短至200ms，年誤動次數減少75%。

4.2 汽車生產線柔性制造

某新能源車企在焊裝車間部署USR-ISG交換機：

VLAN規劃：實例1（機器人控制）、實例2（焊鉗控制）、實例3（安全光幕）。

快速收斂：?jiǎn)闻_(tái)機器人故障時，MSTP在100ms內完成拓?fù)渲貥?gòu)，避免產線停機。

帶寬保障：通過stp instance cost命令調整鏈路開銷，確保實例1帶寬占比≥60%。

5、未來發展趨勢

隨著TSN與5G的融合，工業生成樹協議將向智能化演進：

AI拓?fù)漕A(yù)測：通過機器學習分析歷史故障數據，提前預判鏈路風險，在某化工園區試點中減少60%的意外中斷。

SDN協同控制：與SDN控制器聯動，實現生成樹參數動態調整，在智慧城市交通系統中使信號燈控制時延波動<1ms。

量子加密BPDU：針對工業物聯網安全需求，研發量子密鑰分發保護的BPDU報文，在某軍工企業測試中實現100%抗竊聽能力。

在工業4.0時代，STP/RSTP協議的優化已從單一參數調整轉向體系化創新。通過硬件加速、多實例隔離、協議深度適配等手段，工業交換機正構建起高可靠、低時延、智能化的網絡底座，為智能制造、能源互聯網等場景提供堅實支撐。選擇如USR-ISG等具備多協議支持、工業級防護的交換機產品，將成為企業數字化轉型的關鍵一步。
