1、將串口轉以太網模塊ED2插于評估板上，網口與電腦網線直連，模塊上電。

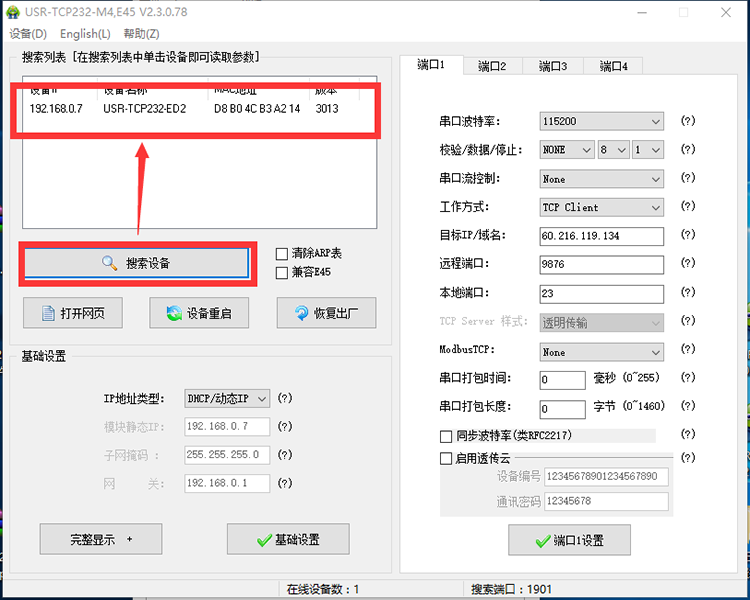

2、打開參數設置軟件USR-TCP232-M4,E45-V2.3.0.78.exe (下載地址：http://www.ciyusy.cn/Download/90.html)，點擊“搜索設備”，點擊搜索到的模塊IP，如圖

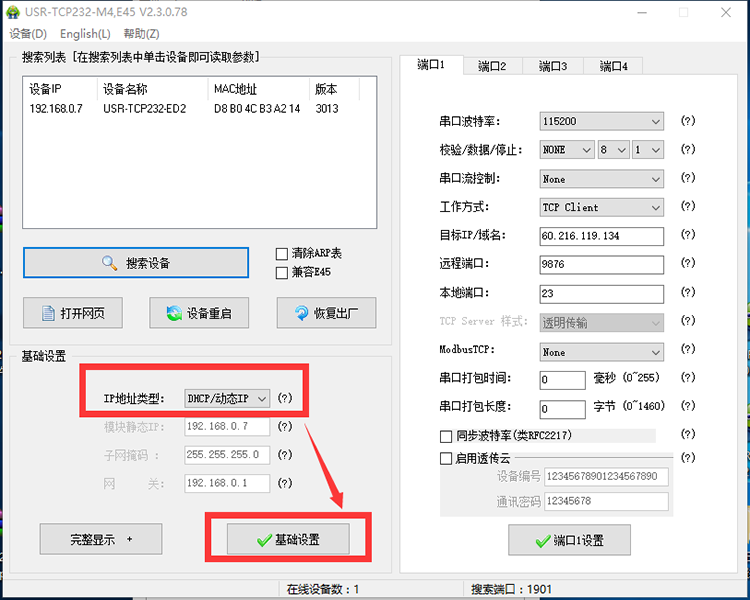

3、在基礎設置里，將IP地址類型改為“DHCP/動態IP”，點擊“基礎設置”，如圖
4、將ED2的網口與工業路由器LAN口網線直連，將電腦接入相同的路由器

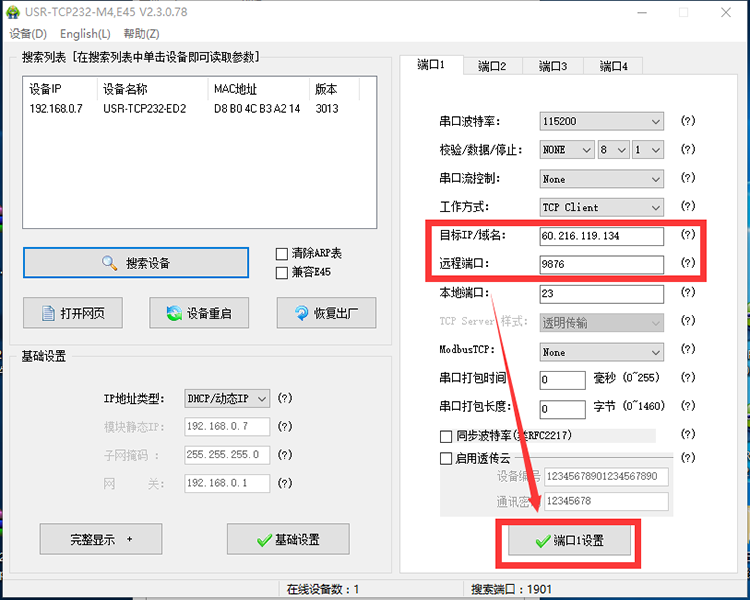

5、打開參數設置軟件USR-TCP232-M4,E45-V2.3.0.78.exe ，點擊“搜索設備”，點擊搜索到的模塊IP，選擇是通過RS485串口還是RS232串口進行通信，此處以RS232串口舉例，配置參數如圖，點擊“端口1設置”

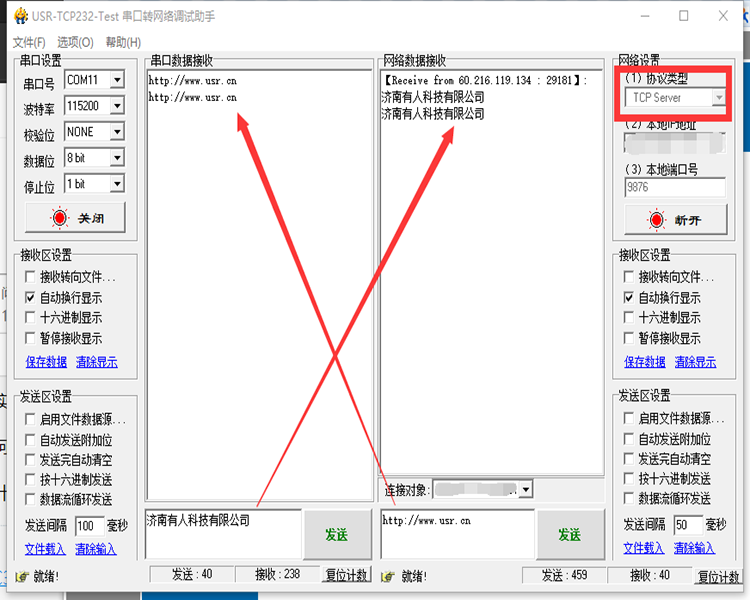

6、在服務器上開一個監聽端口進行測試如下圖
