USR-N510-H7連接有人云（V6）采集645-97電表數據示例

一、資料下載

USR-N510-H7 說明書 （完整版）下載鏈接：http://www.ciyusy.cn/Download/1098.html

USR-N510-H7 規格書官網下載鏈接：http://www.ciyusy.cn/Download/1099.html

USR-N510-H7 AT指令集官網下載鏈接：http://www.ciyusy.cn/Download/1100.html

USR-N510-H7 設置軟件官網下載鏈接：http://www.ciyusy.cn/Download/383.html

二、硬件連接

1、所需物品

USR-N510-H7 產品 1臺

12V電源適配器 1個

645-97協議電表 1個

筆記本電腦 1臺

聯外網的路由器 1個

2、硬件連接

USR-N510-H7 的485串口接645-97電表的485串口，A接A，B接B，USR-N510-H7需要修改串口參數，和電表的串口參數保持一致。然后USR-N510-H7接12V電源適配器上電。

3、645-97電表

本案例，是接下面的電表實際測試。

海華立電表廠，DDS7738型電子式單相電能表 1個

表號：1806033366

單相220V輸入電源線 1根

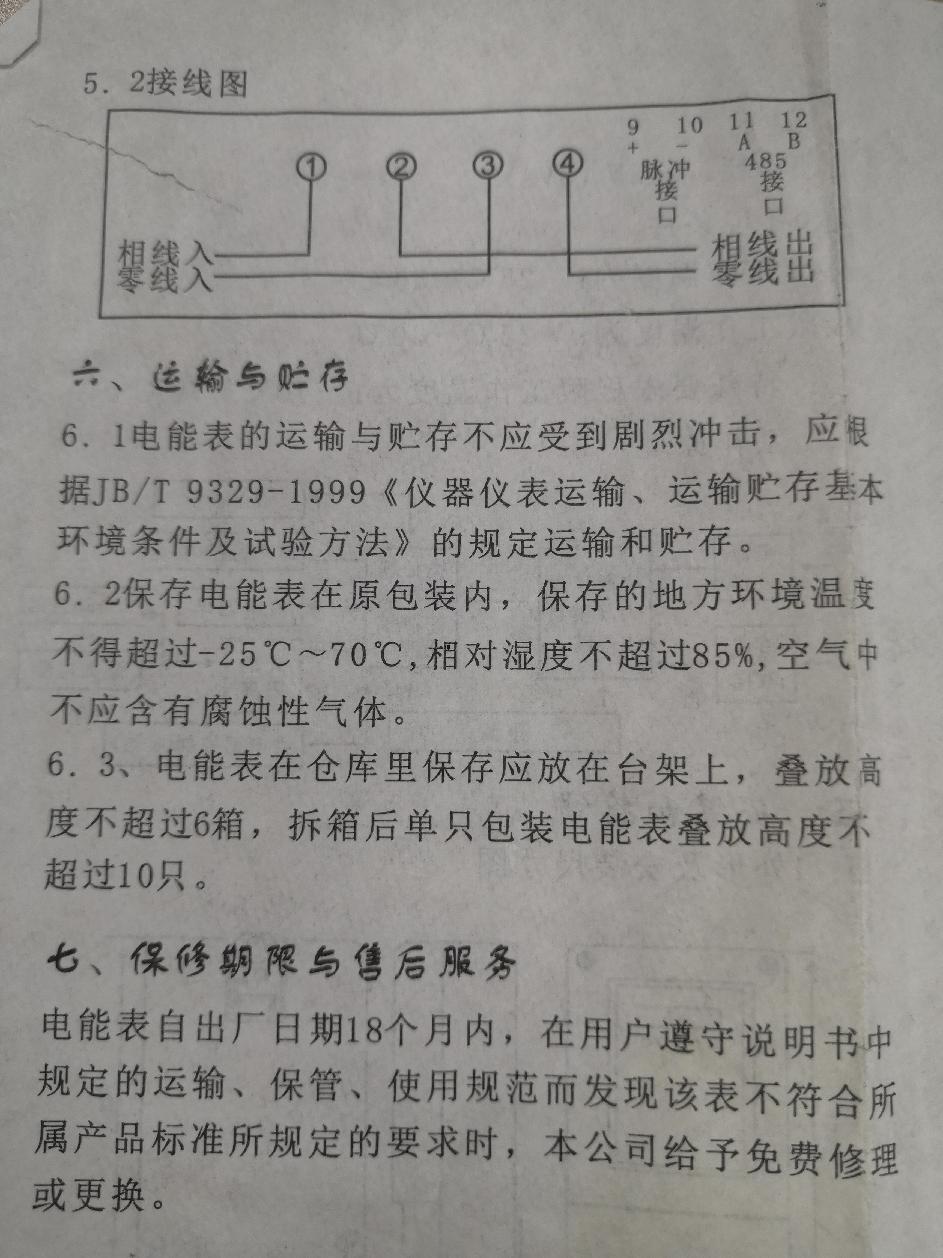

電能表使用220V交流供電（相線入和零線入），電能表輸出接220V插排（相線出和零線出），給其他設備提供電源。

備注：注意電能表接線，要按照電能表使用說明書去接線，接線要正確，接線之前，找其他人確定接線無誤，再上電。

三、有人云設置

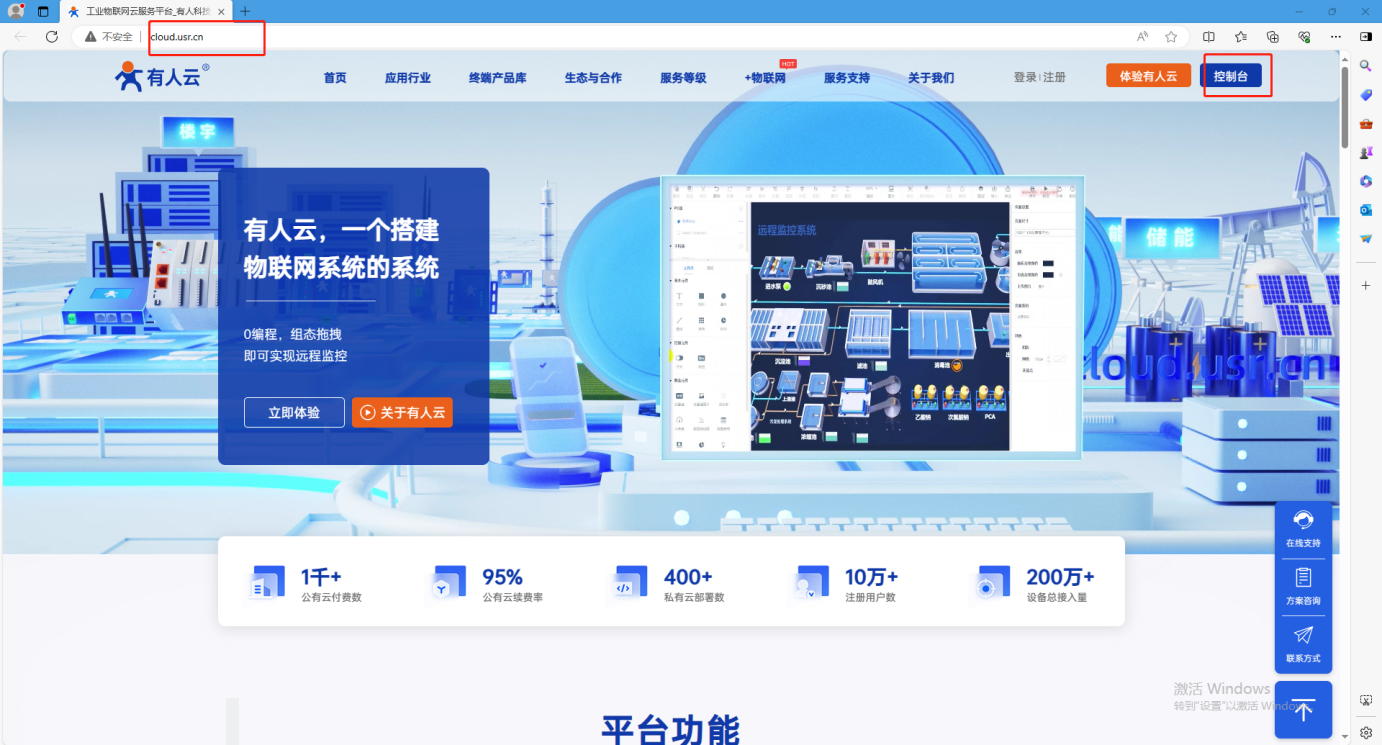

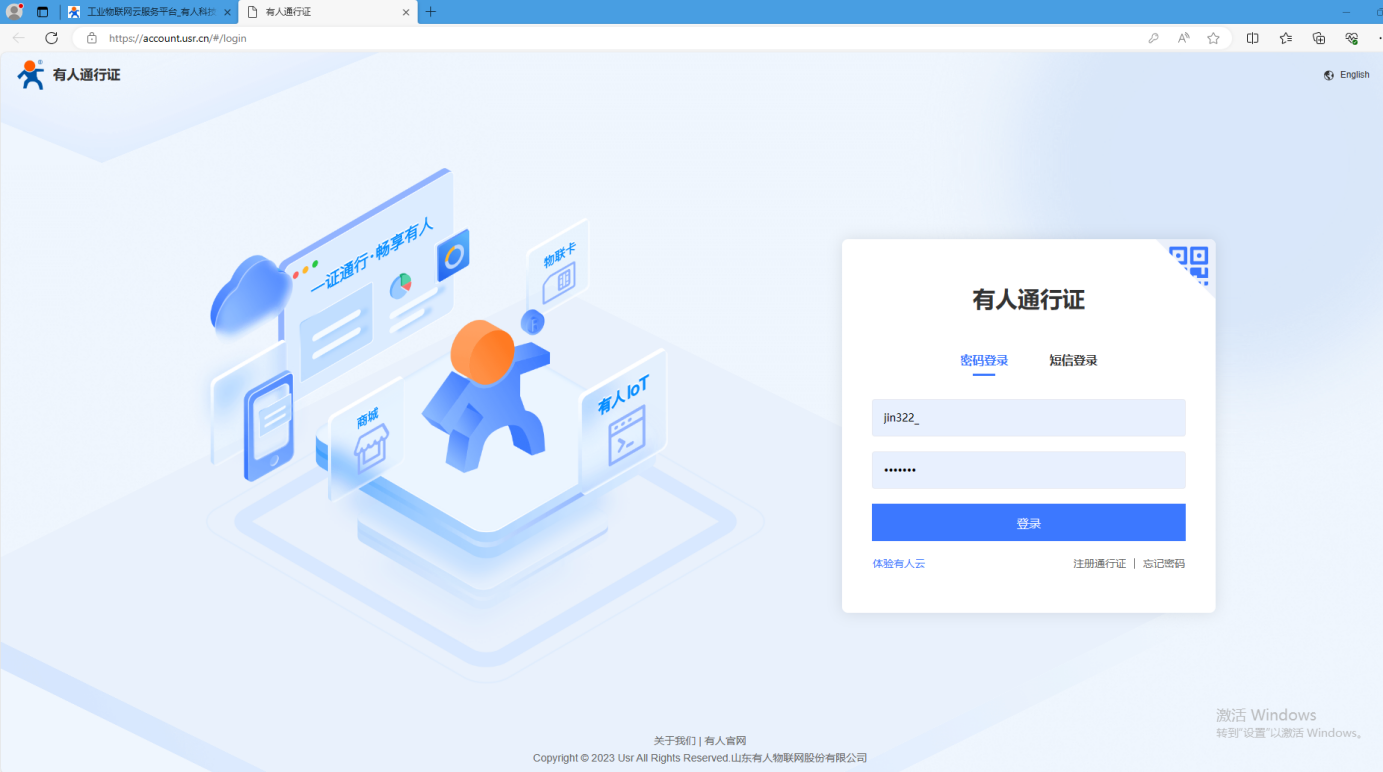

1、登陸有人云賬號

2、添加網關

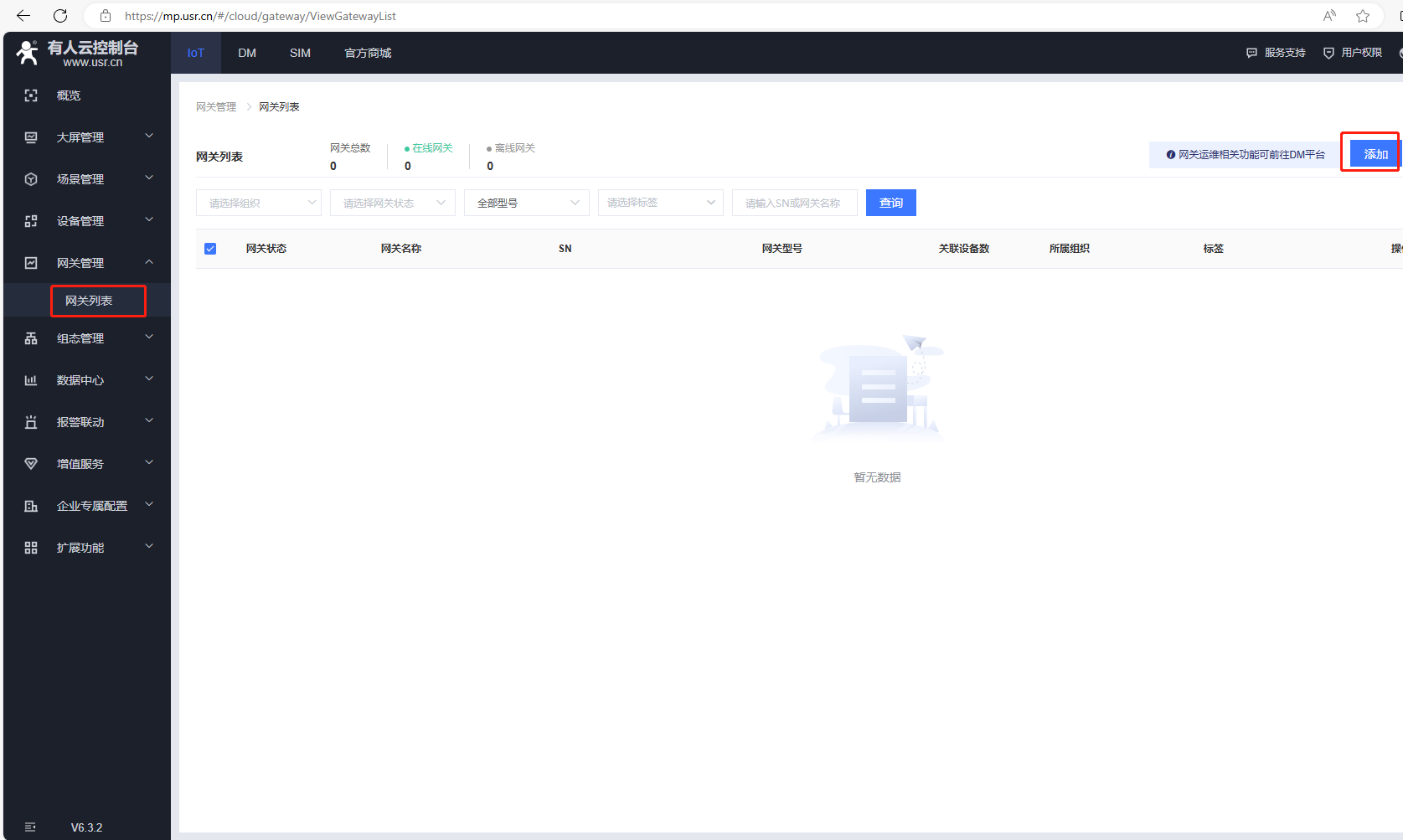

（1）打開有人云的網關列表，點擊添加。

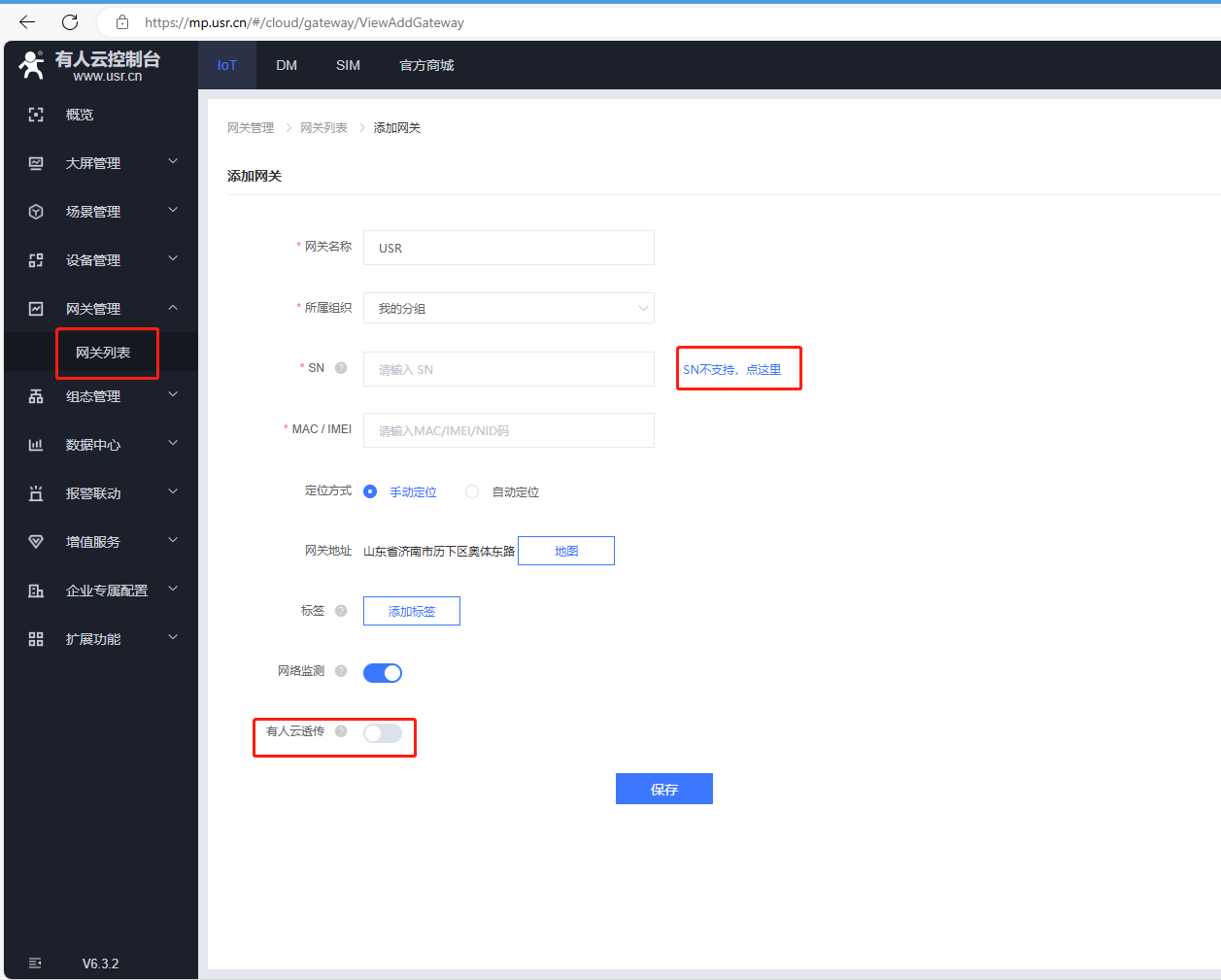

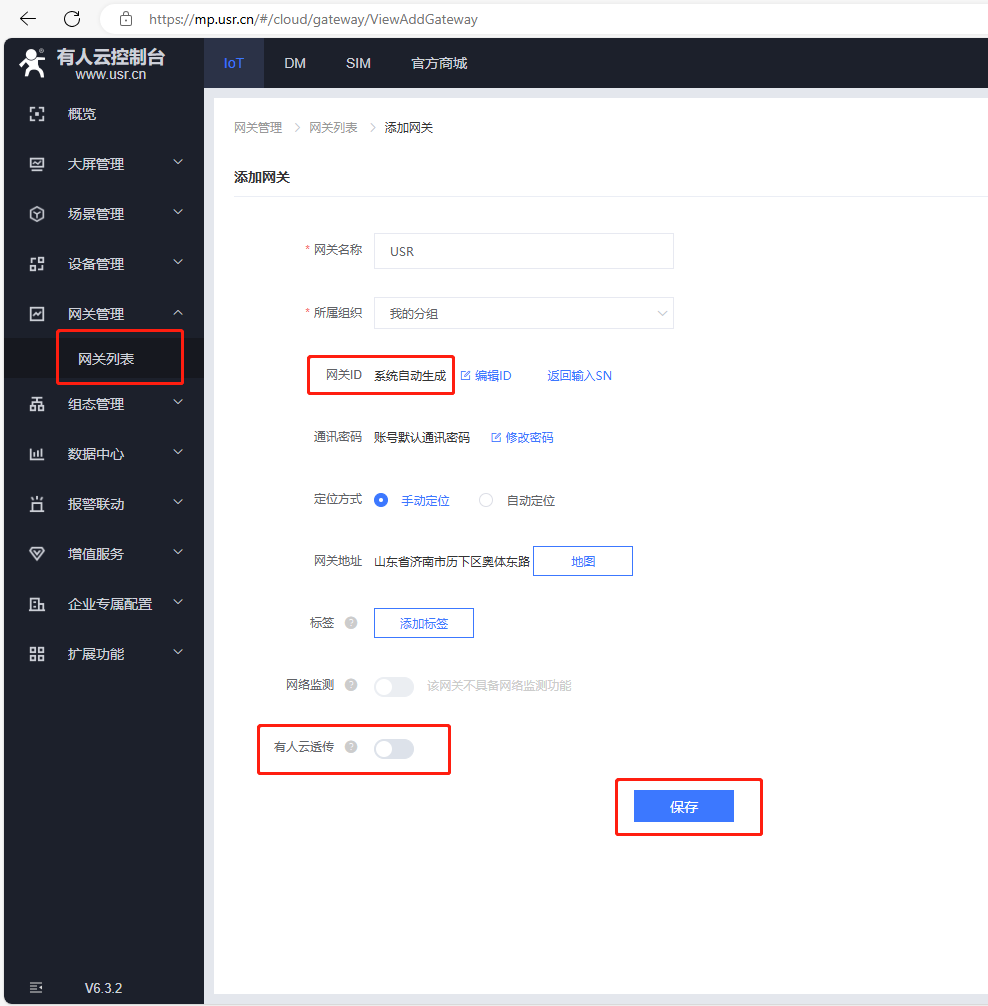

（2）USR-N510-H7添加有人云，點擊SN不支持點這里，有人云透?jìng)鞴δ苄枰P(guān)閉，點擊保存。

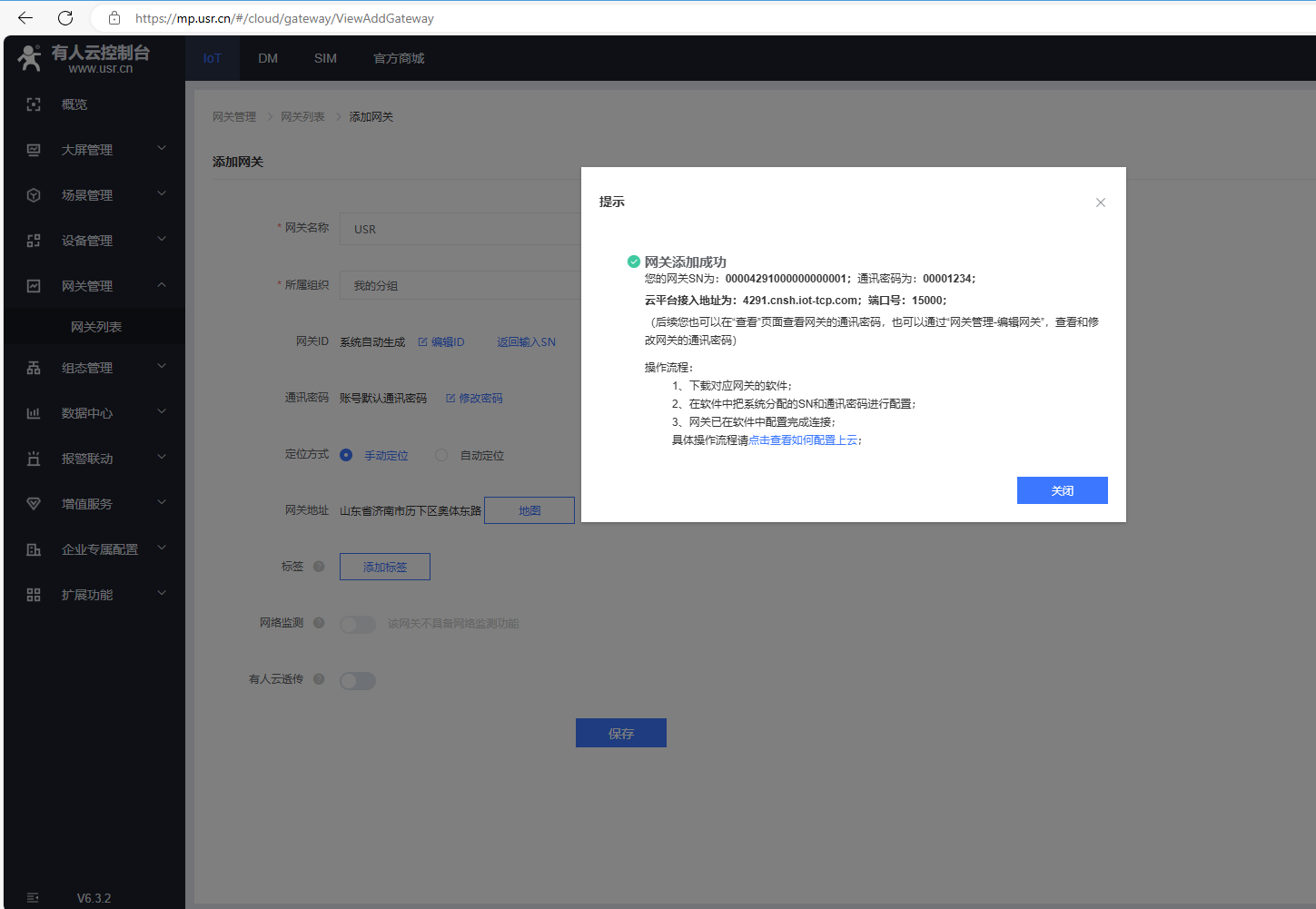

網關添加成功
您的網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。

3、添加設備

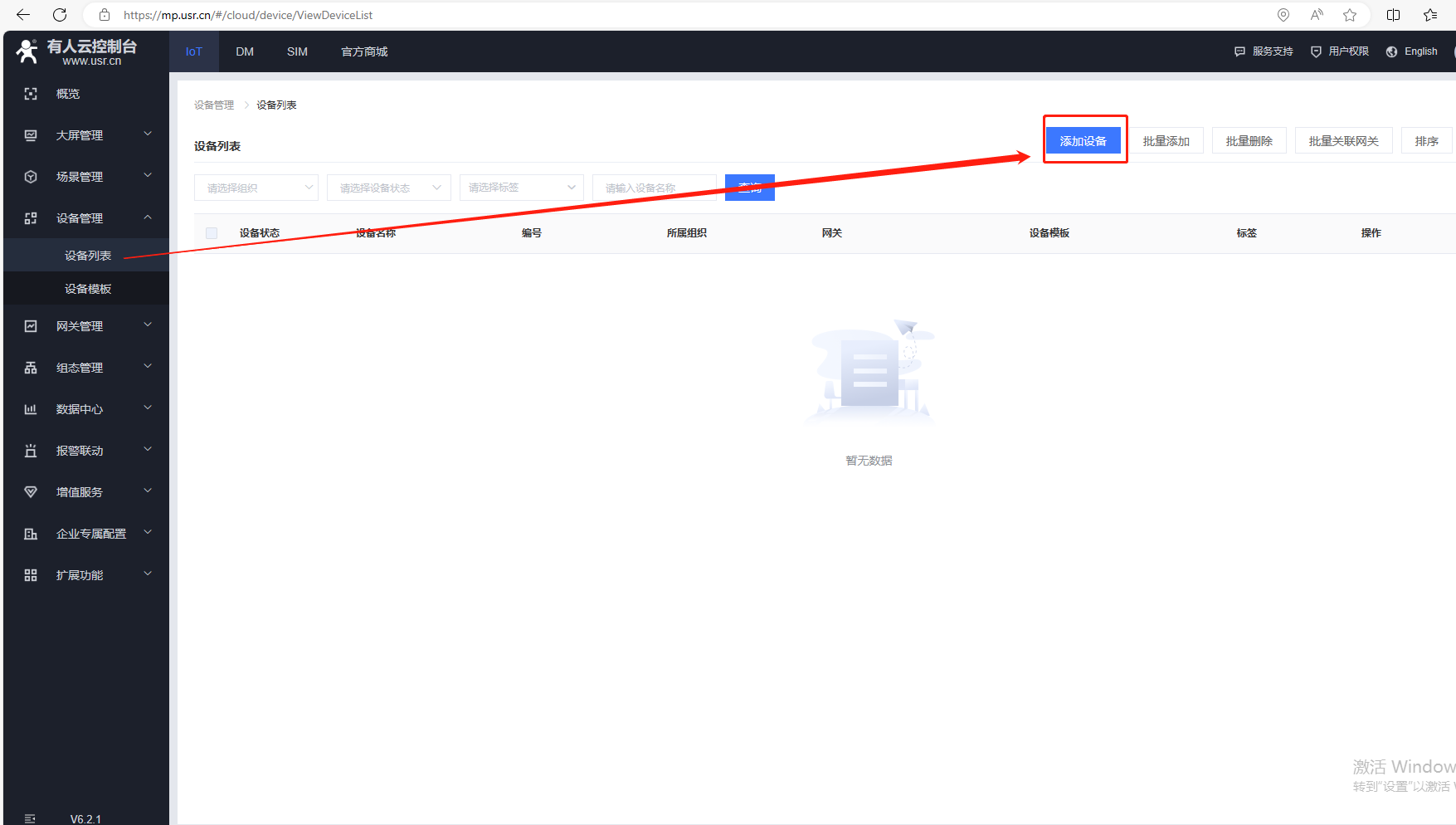

設備列表，點擊添加設備。

4、添加模板

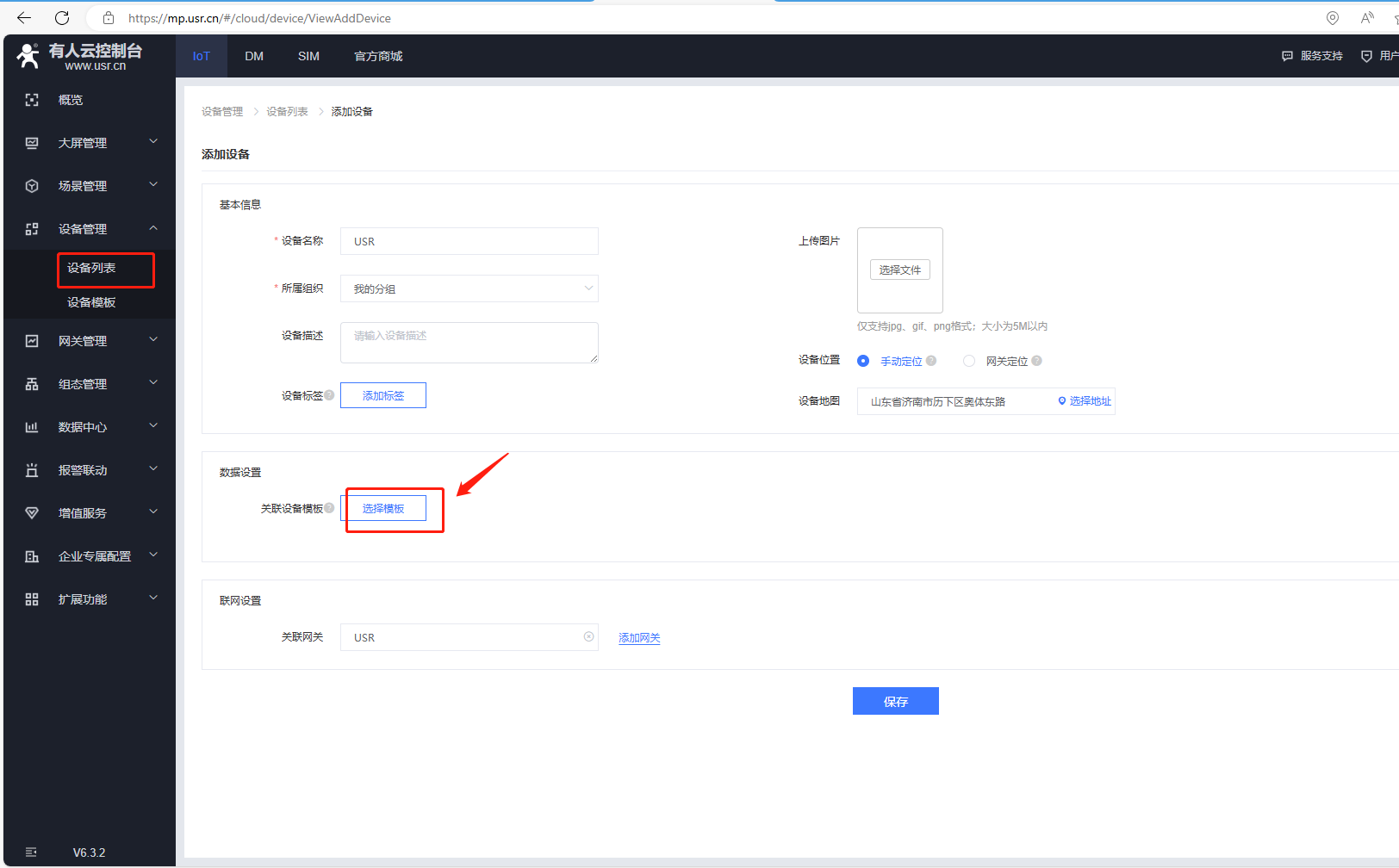

（1）點擊選擇模板

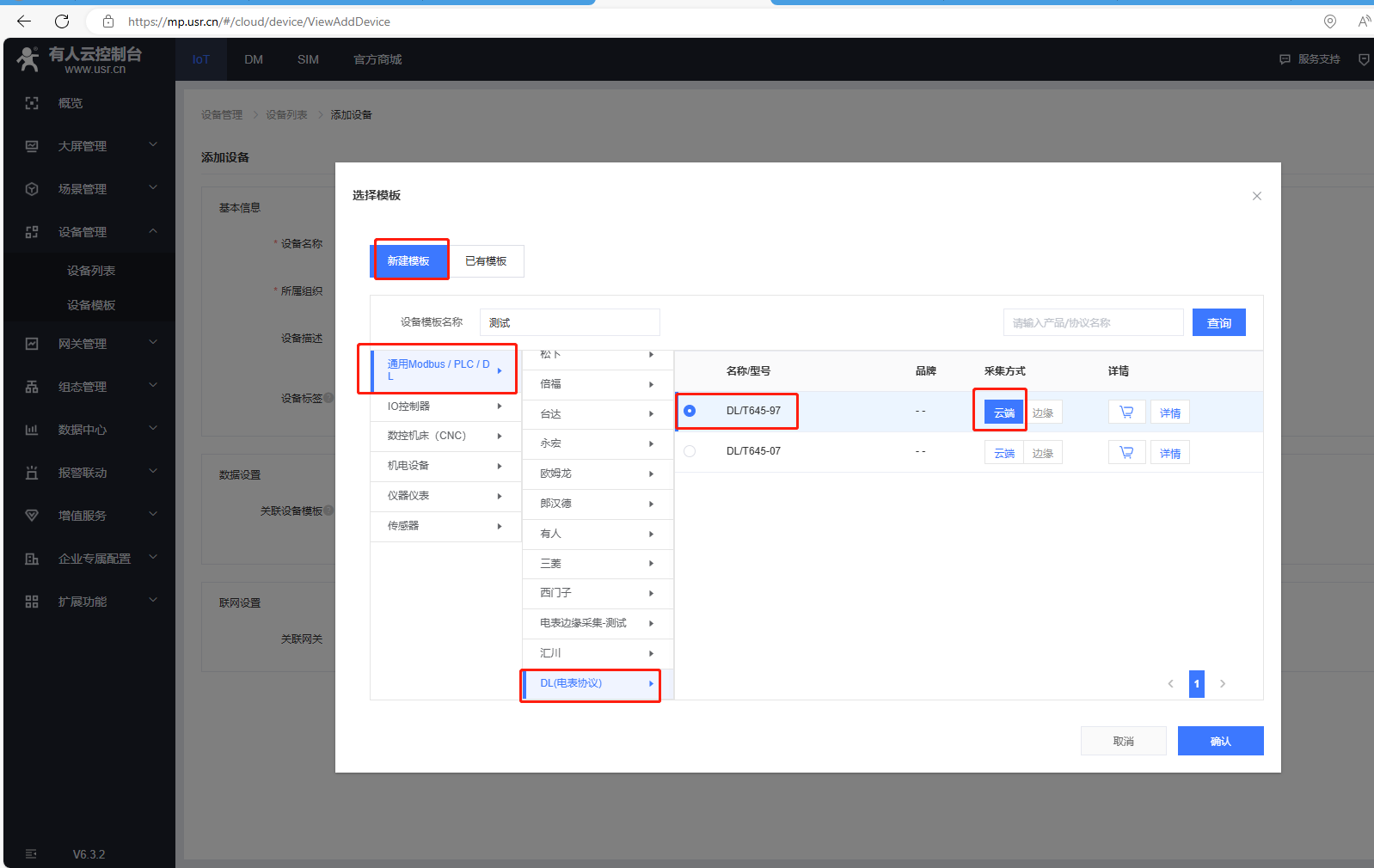

（2）點擊選擇模板，選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇DL（電表協議），型號選擇DL/T645-97，采集方式云端，最后確認。

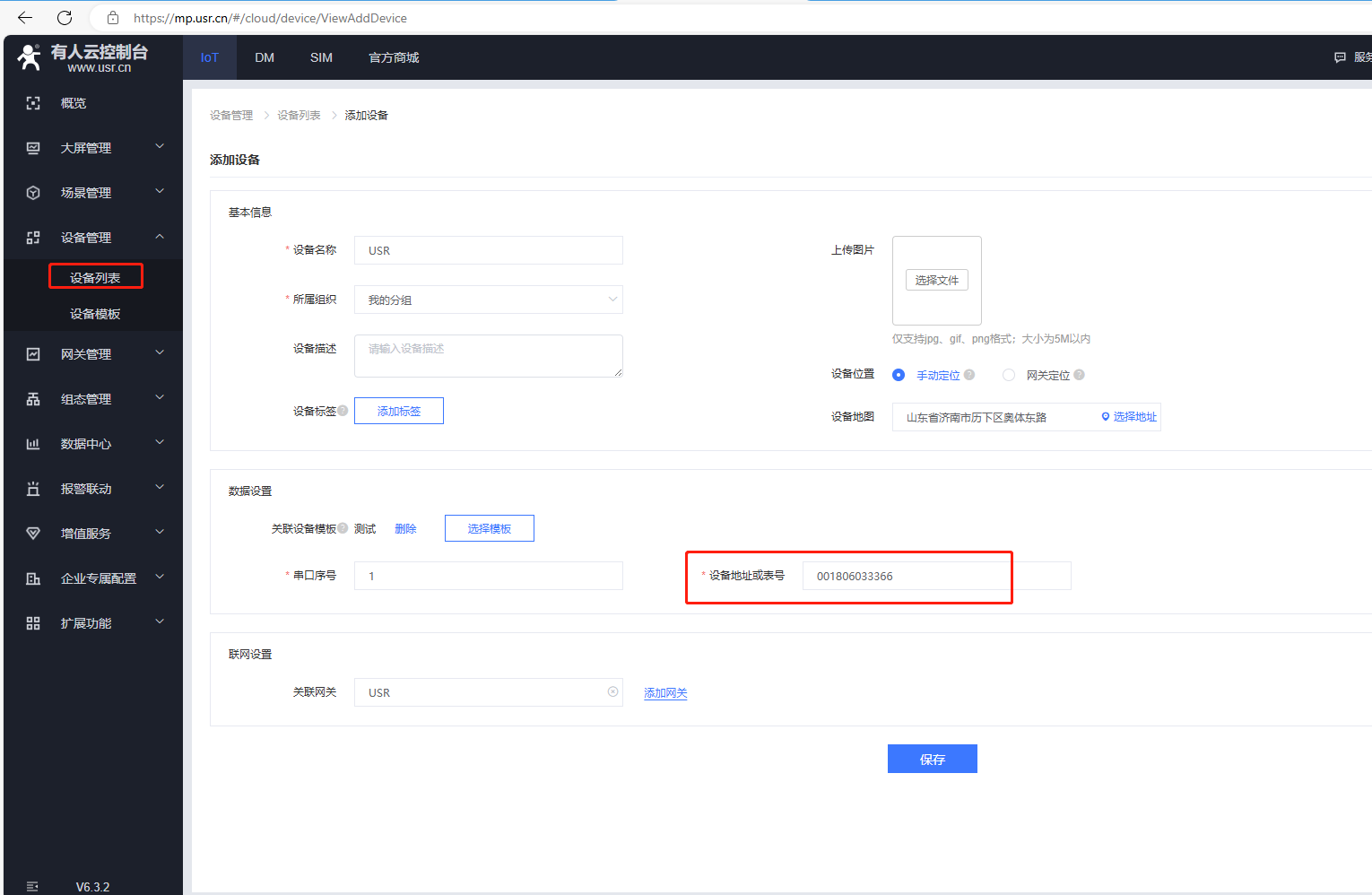

（3）數據設置，串口序號保持默認1，設備地址或表號填001806033366，點擊保存。

設備號填電能表號1806033366，不足12位，前面補0，001806033366。

6、添加變量

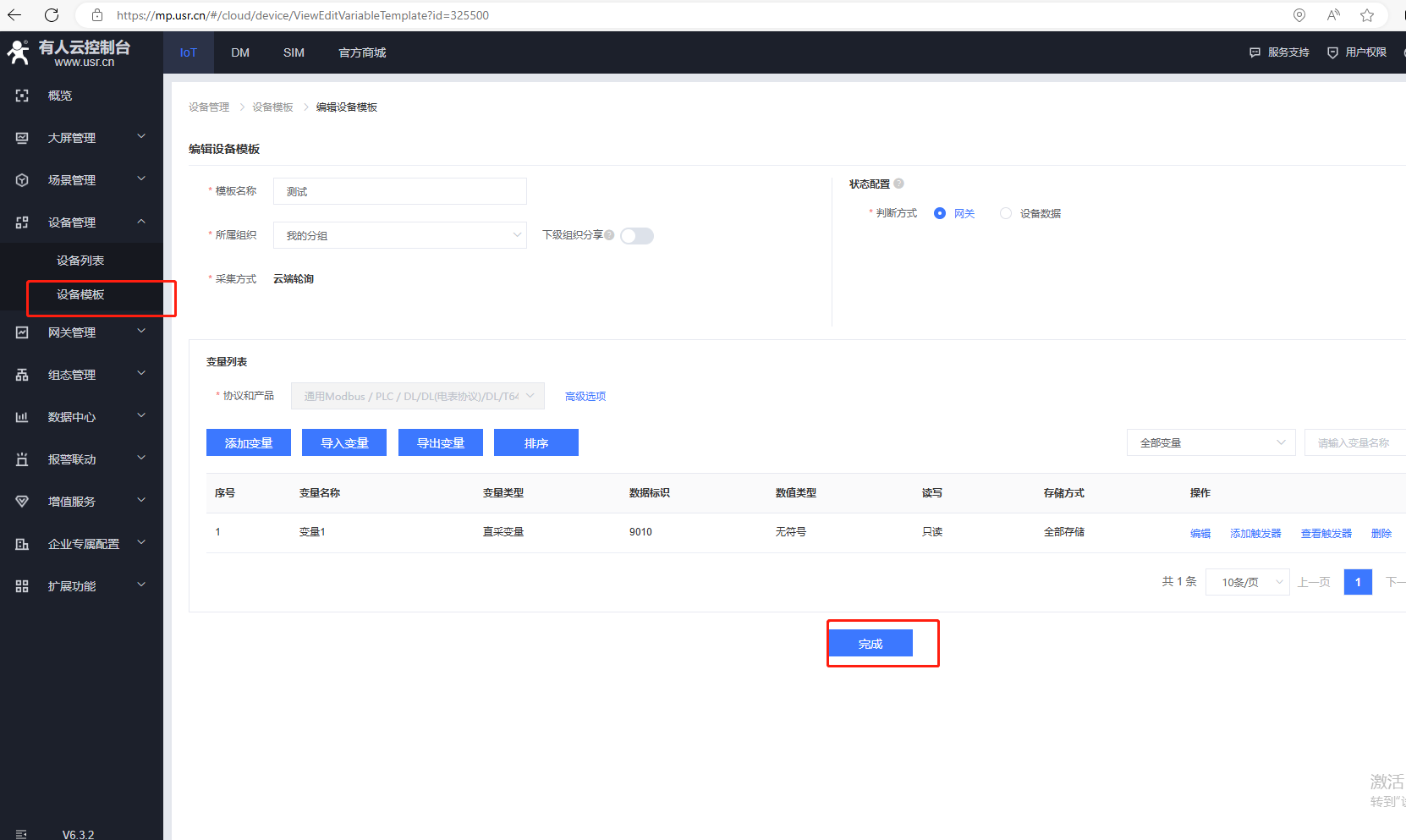

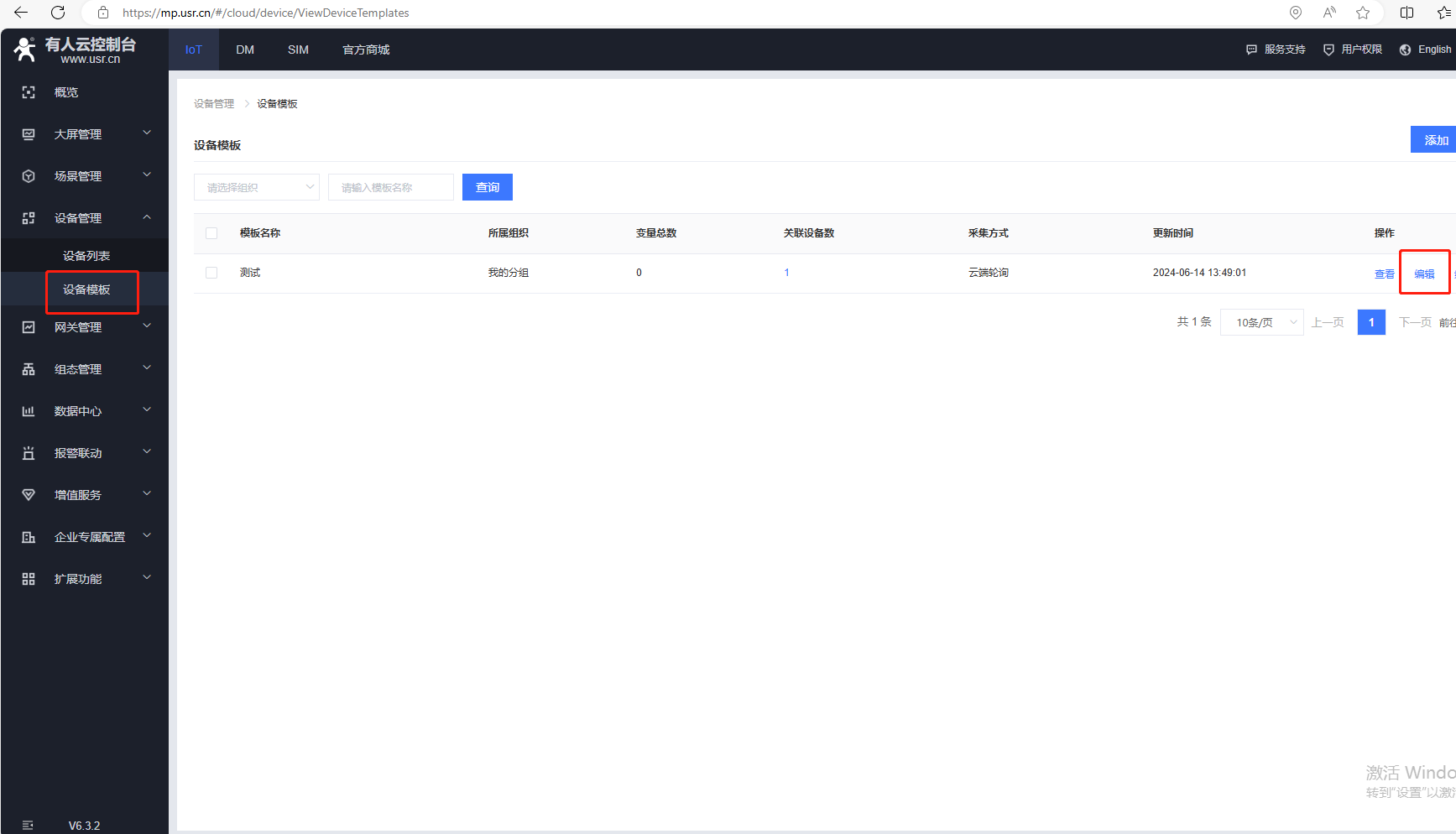

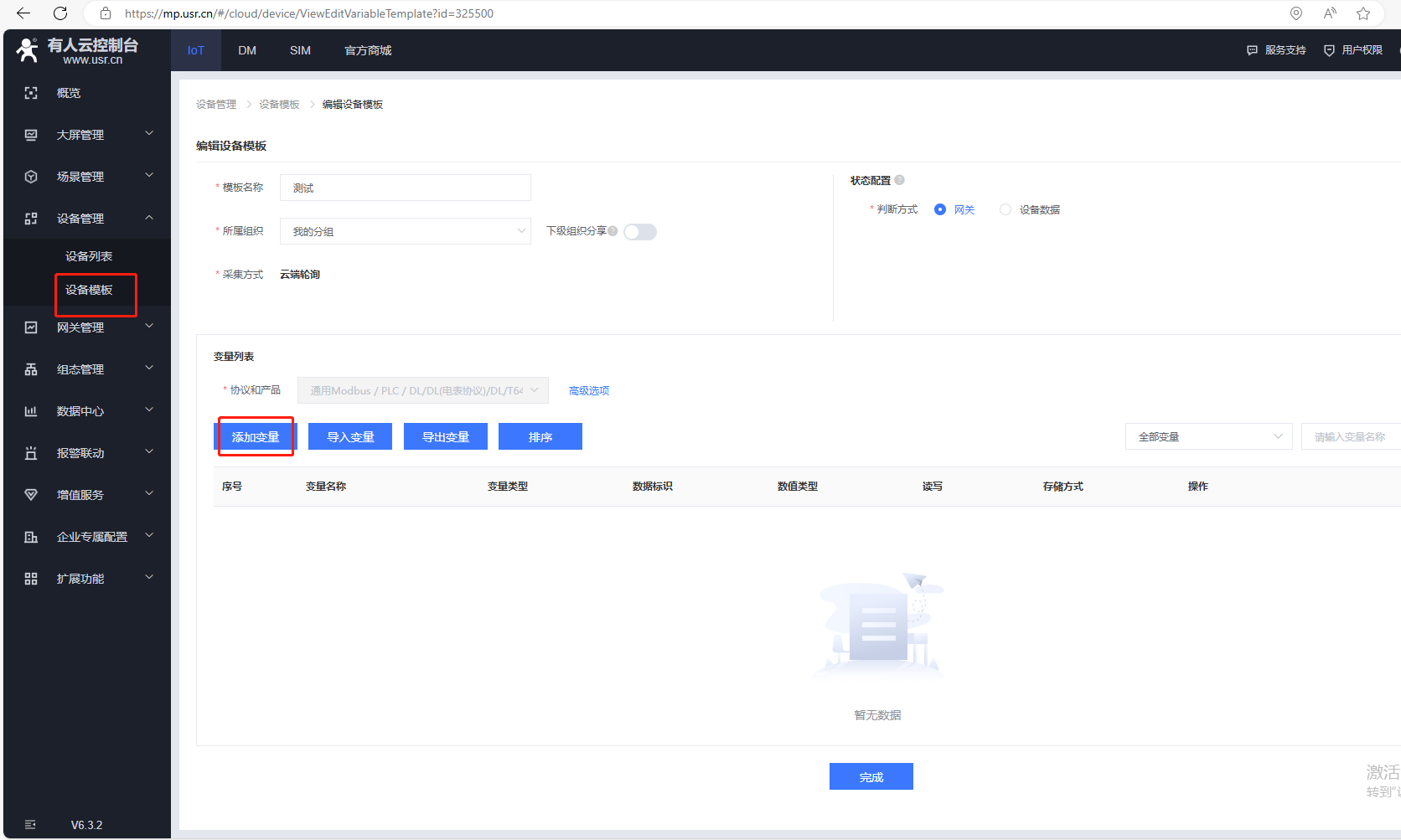

（1）點擊設備模板，點擊編輯，點擊添加變量。

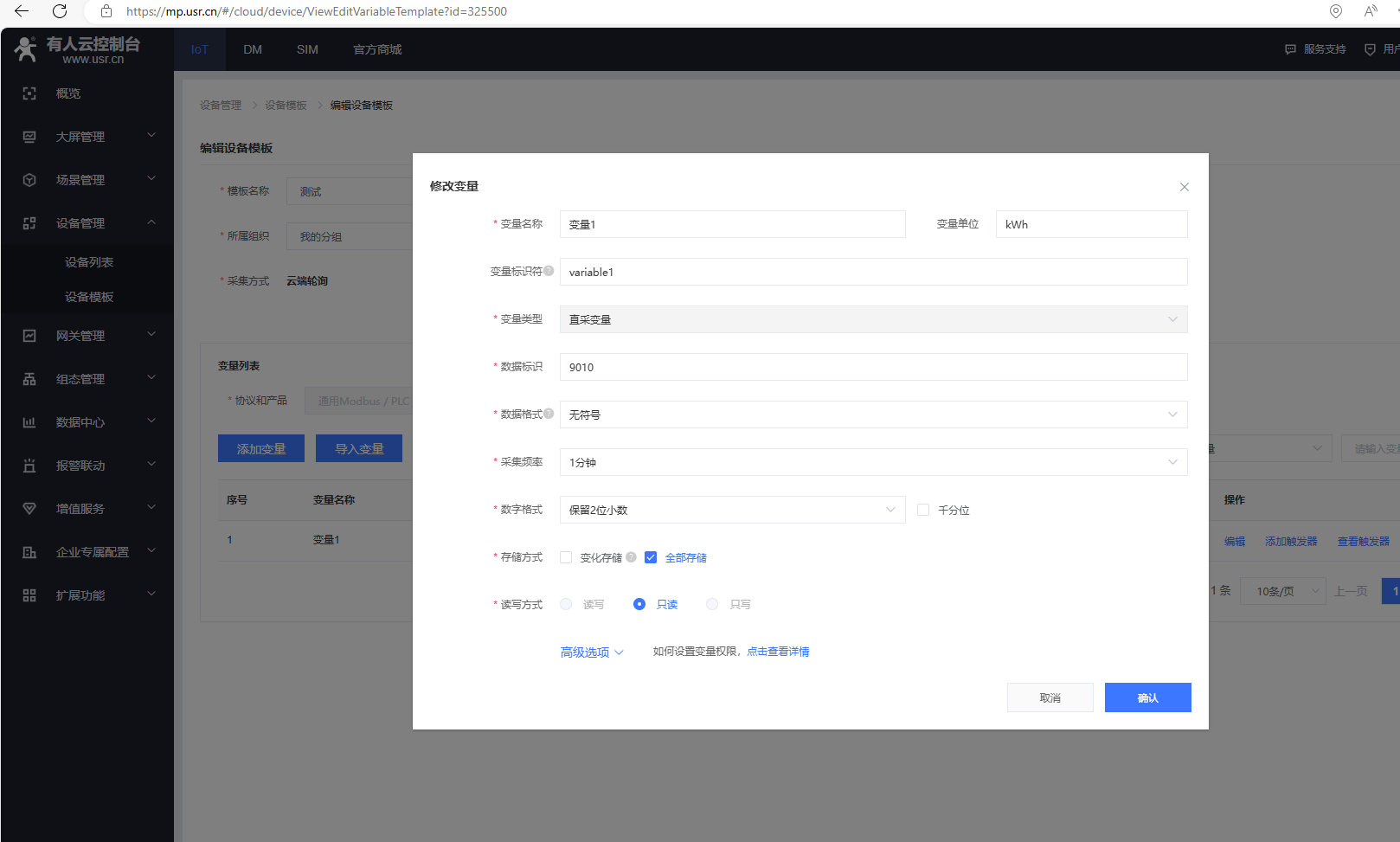

變量名稱，變量1。

單位kWh。

變量類型直采變量。

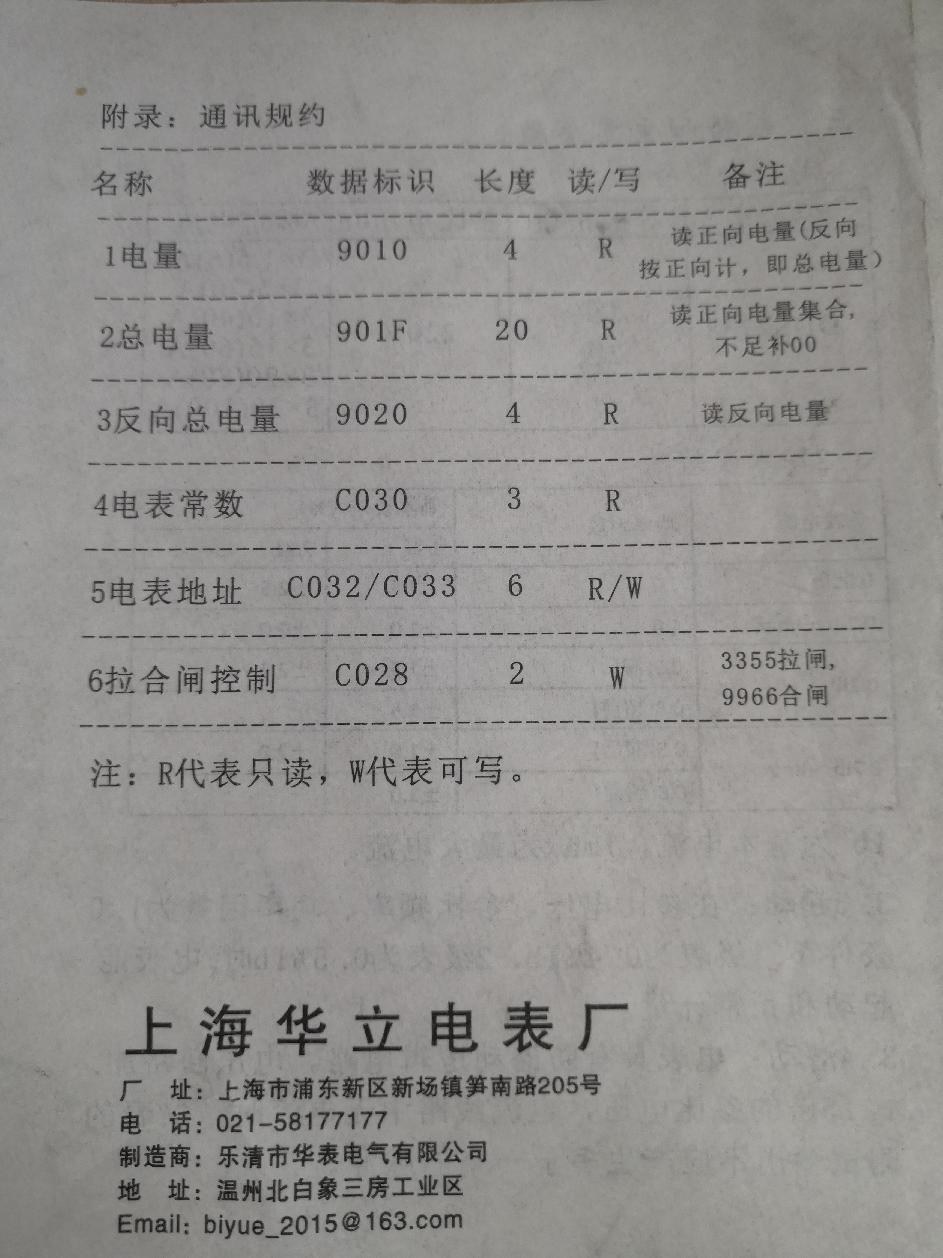

數據標識：9010。

采集頻率1分鐘，數據格式保留2位小數。

存儲方式全部存儲，讀寫方式只讀。

點擊確認。

四、USR-N510-H7參數設置

1、局域網搜索N510 IP

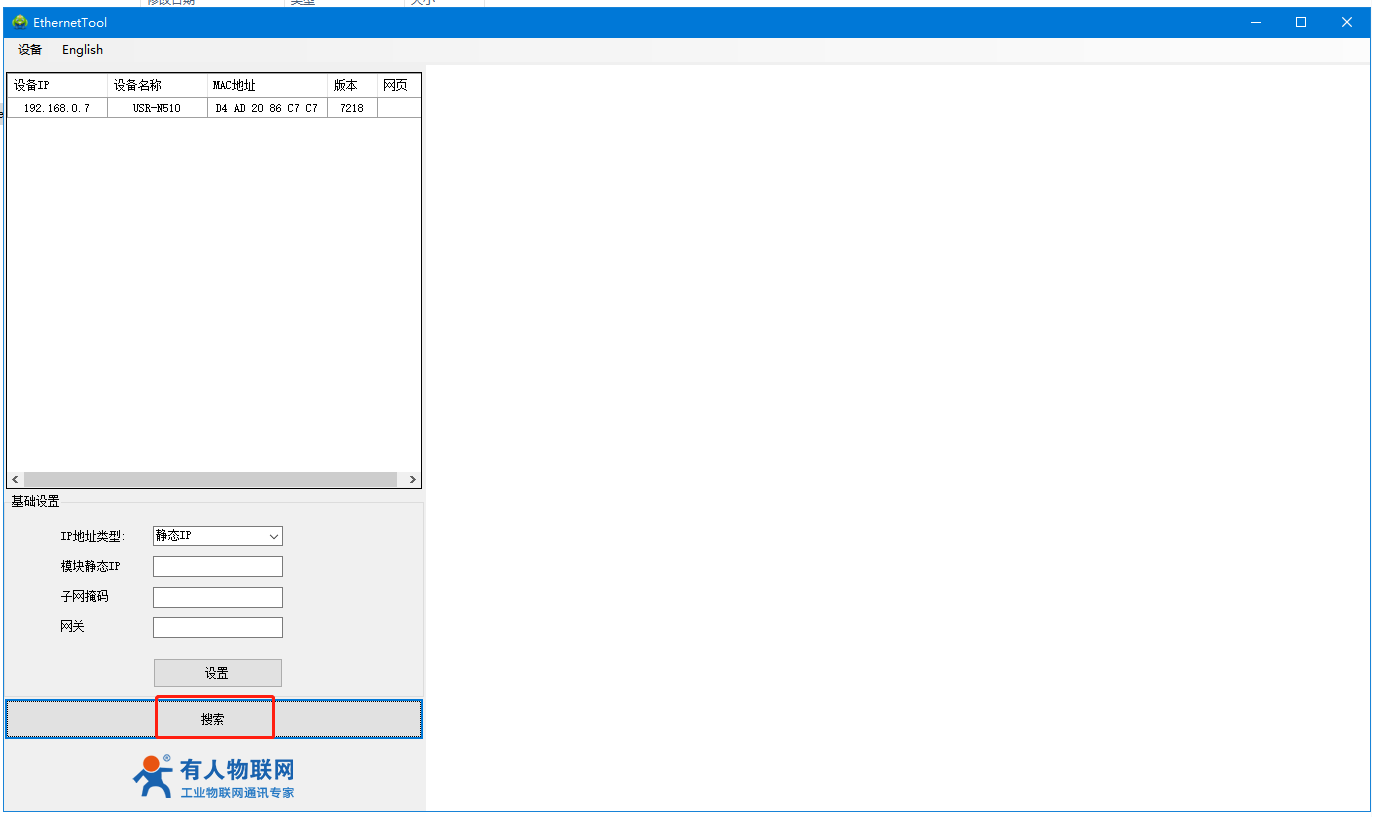

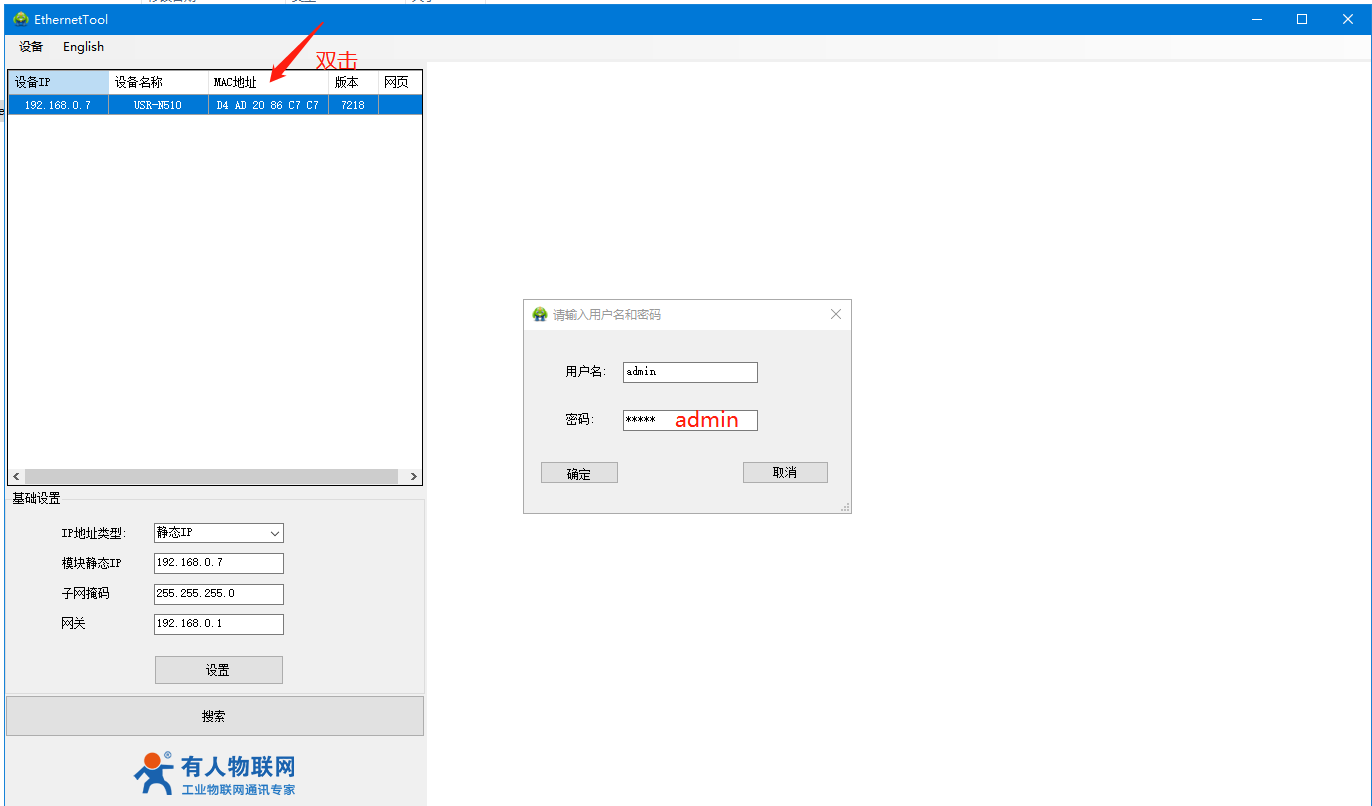

N510和電腦網線直連，打開H7軟件，搜到N510的IP。用戶名和密碼都是admin。

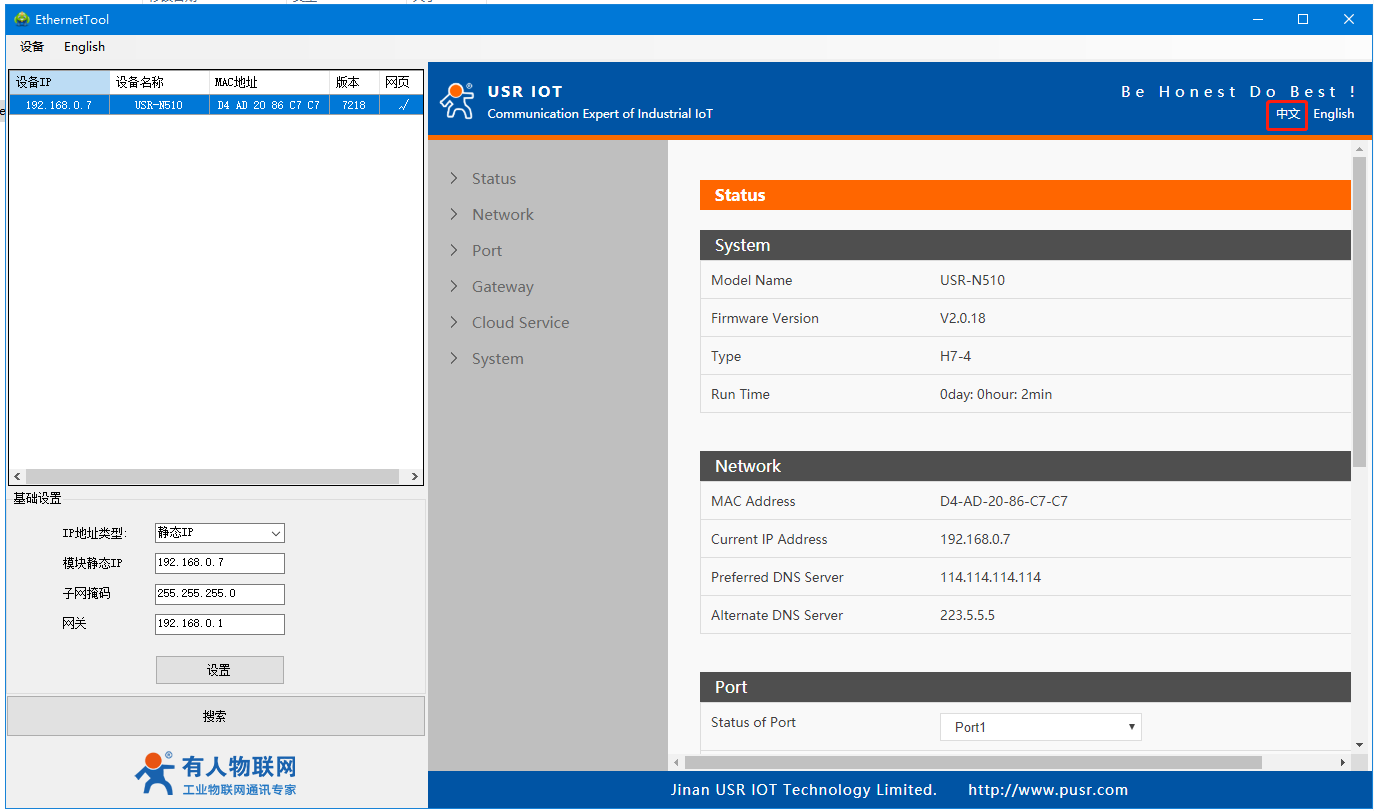

2、N510網頁切換中文顯示

3、設置端口1參數

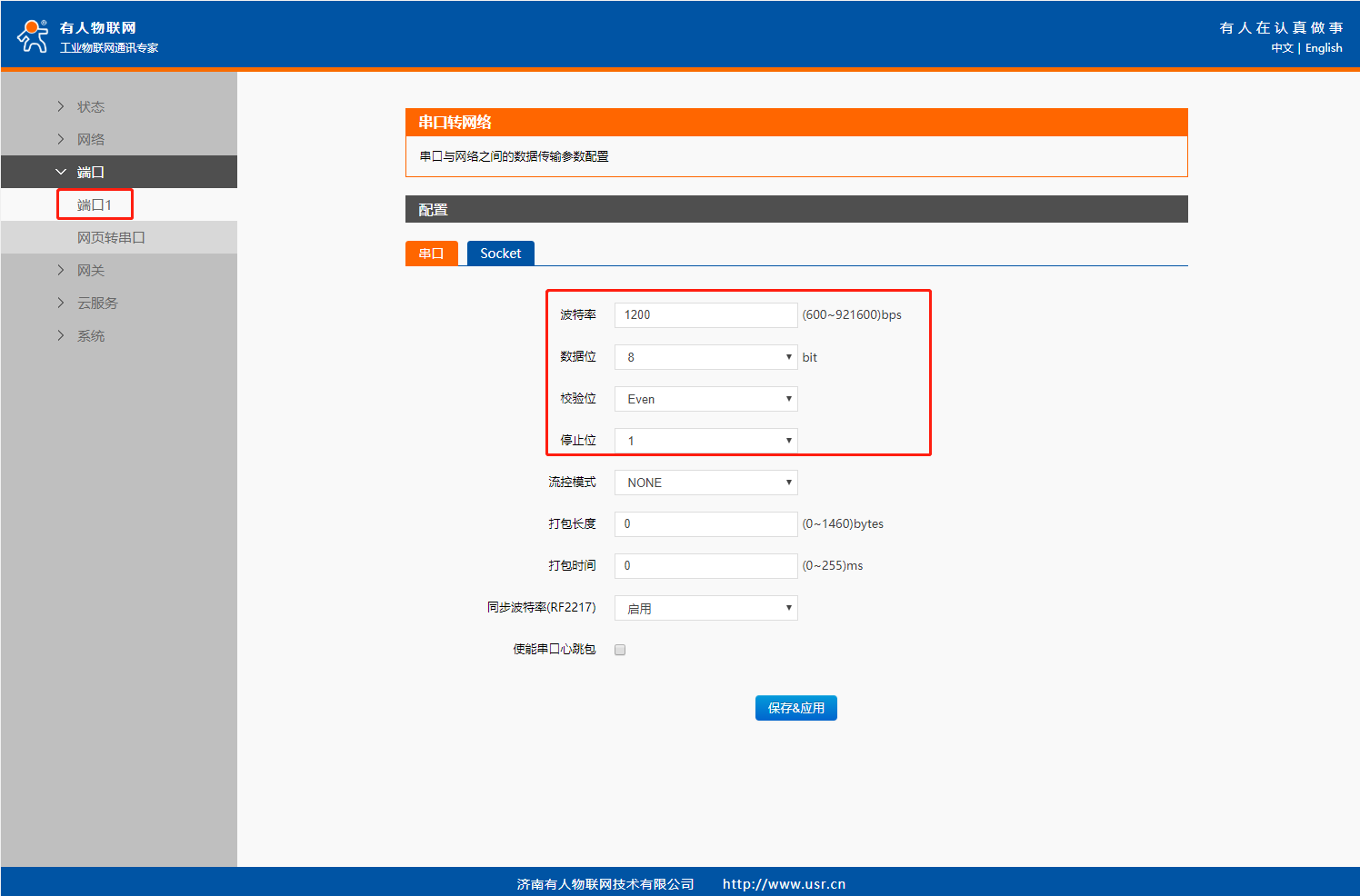

（1）串口參數波特率、數據位、停止位、校驗位，實際測試和所接電表的串口參數保持一致。

電表波特率是1200，校驗位是EVEN。串口參數設置1200，EVEN，8,1

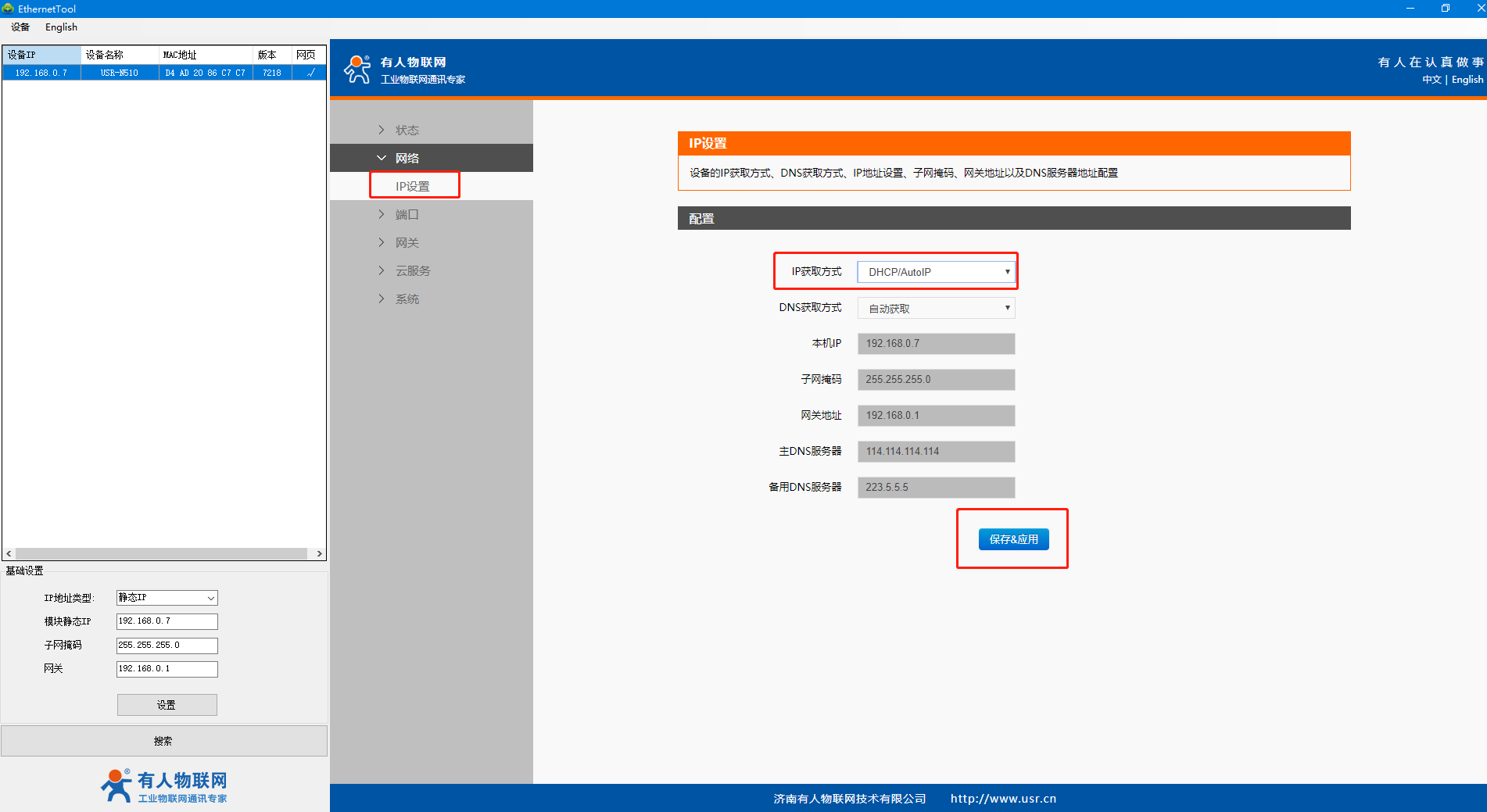

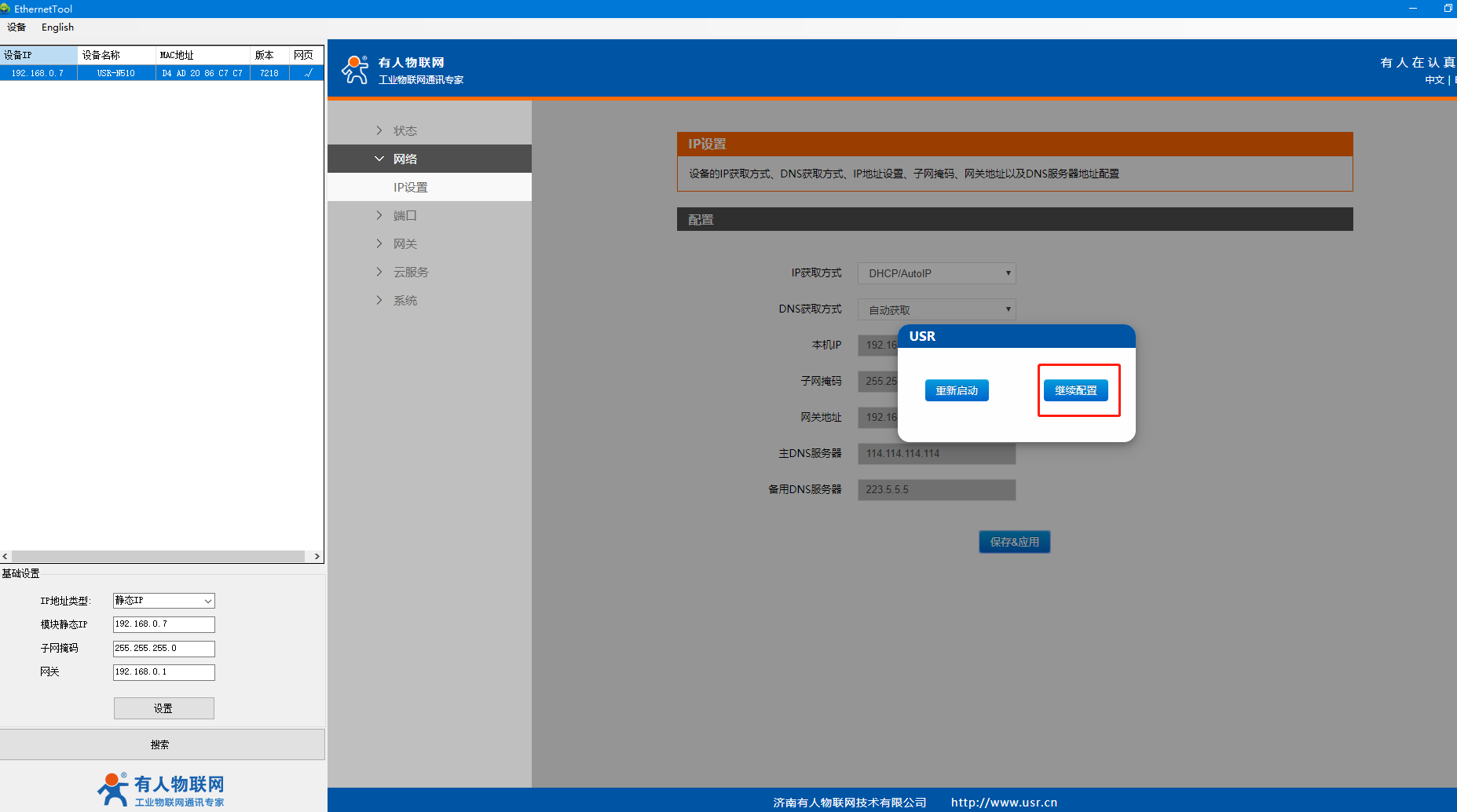

（2）IP設置，靜態IP改DHCP，點擊保存&應用。彈出對話框，點擊繼續配置，等設置完所有參數，再重新重啟。

（3）Socket參數設置：

工作方式：TCP client

遠程服務器地址：4291.cnsh.iot-tcp.com

遠程端口：15000

開啟注冊包，選擇透?jìng)髟?/p>

設備ID填00004291000000000001

通訊密碼填00001234

點擊保存&應用

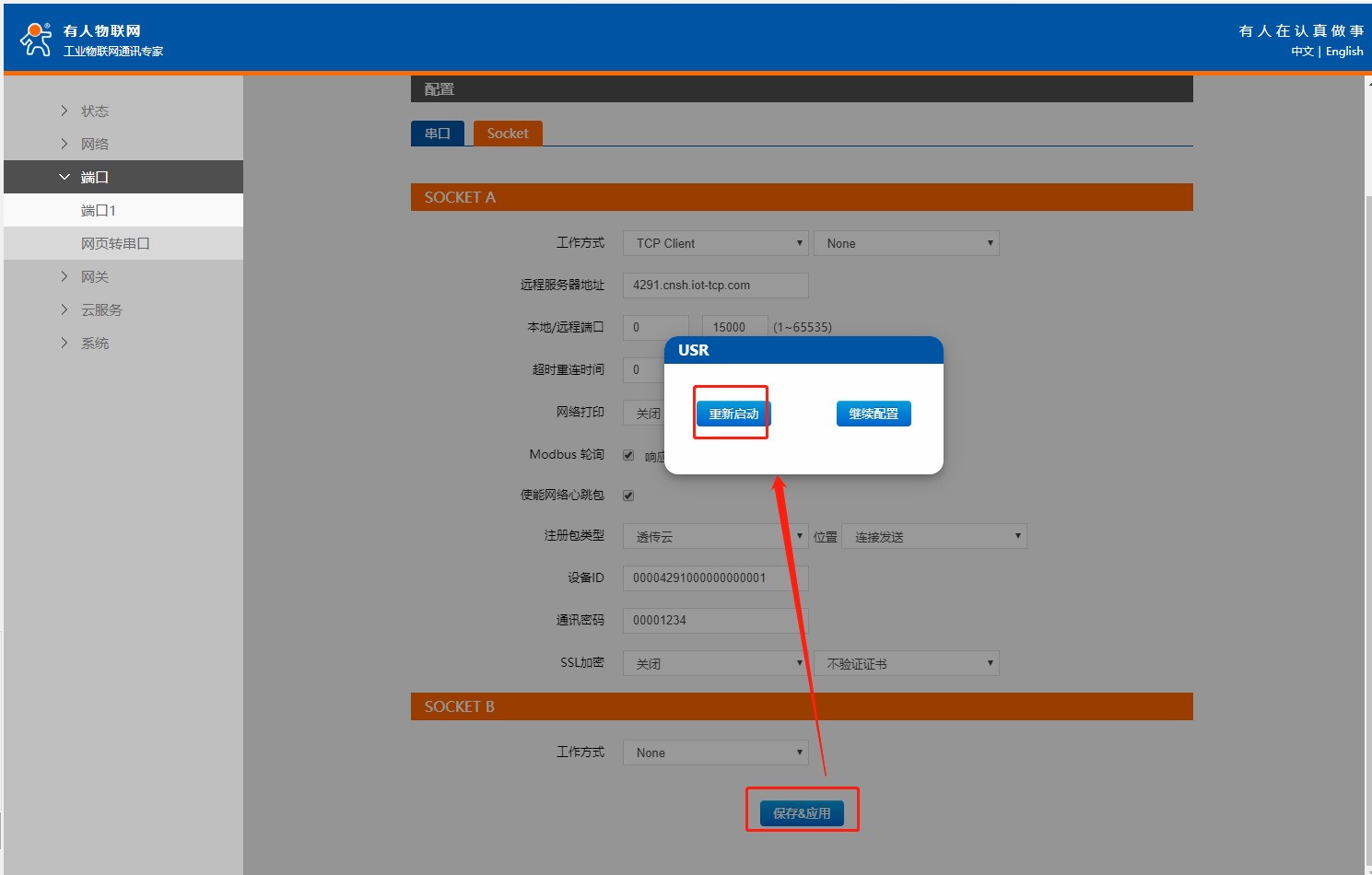

（4）最后點擊重新啟動，USR-N510-H7設置DHCP獲取IP之后，網口用網線連接可以上外網的路由器，電腦連接同一個路由器。

五、有人云從機數據采集

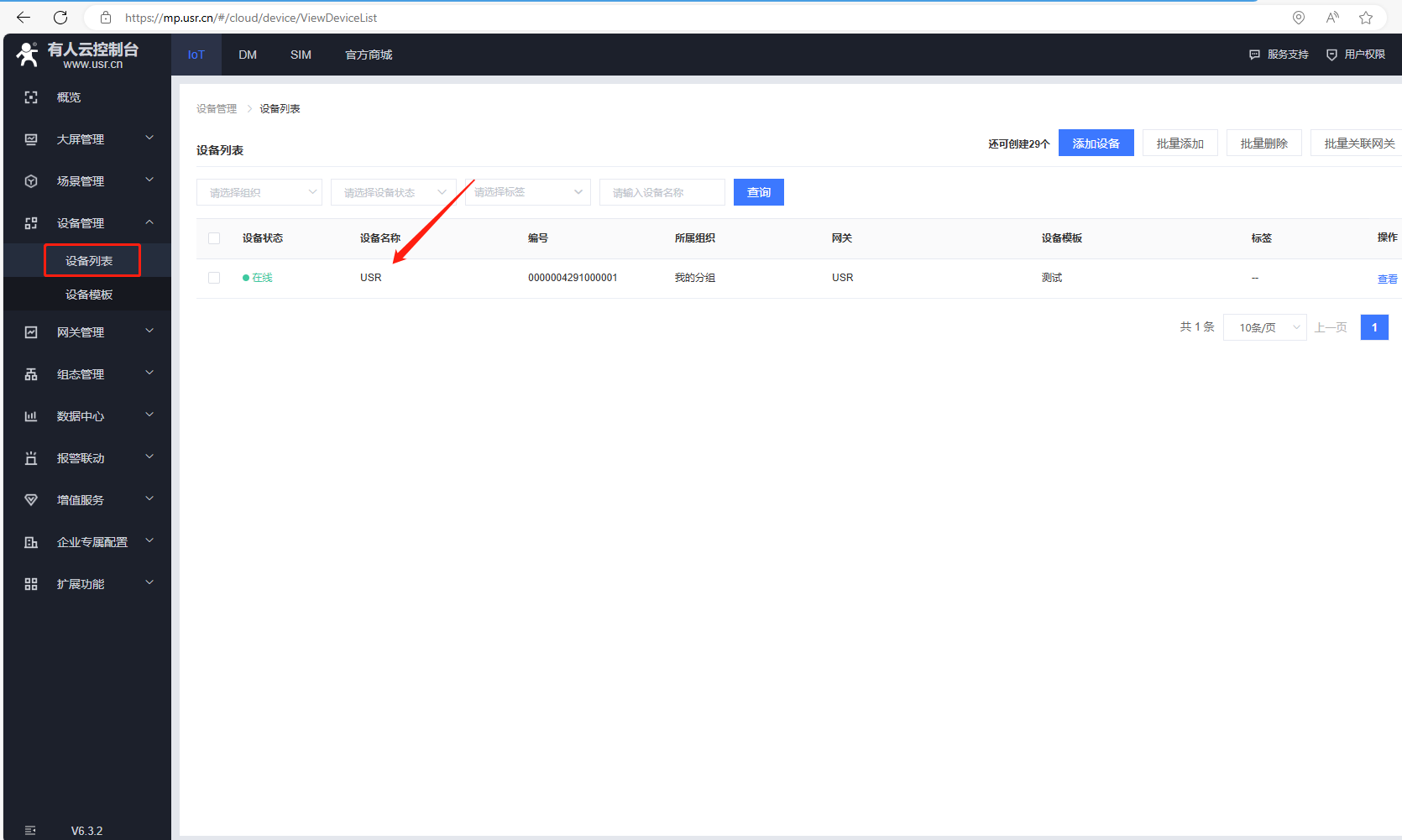

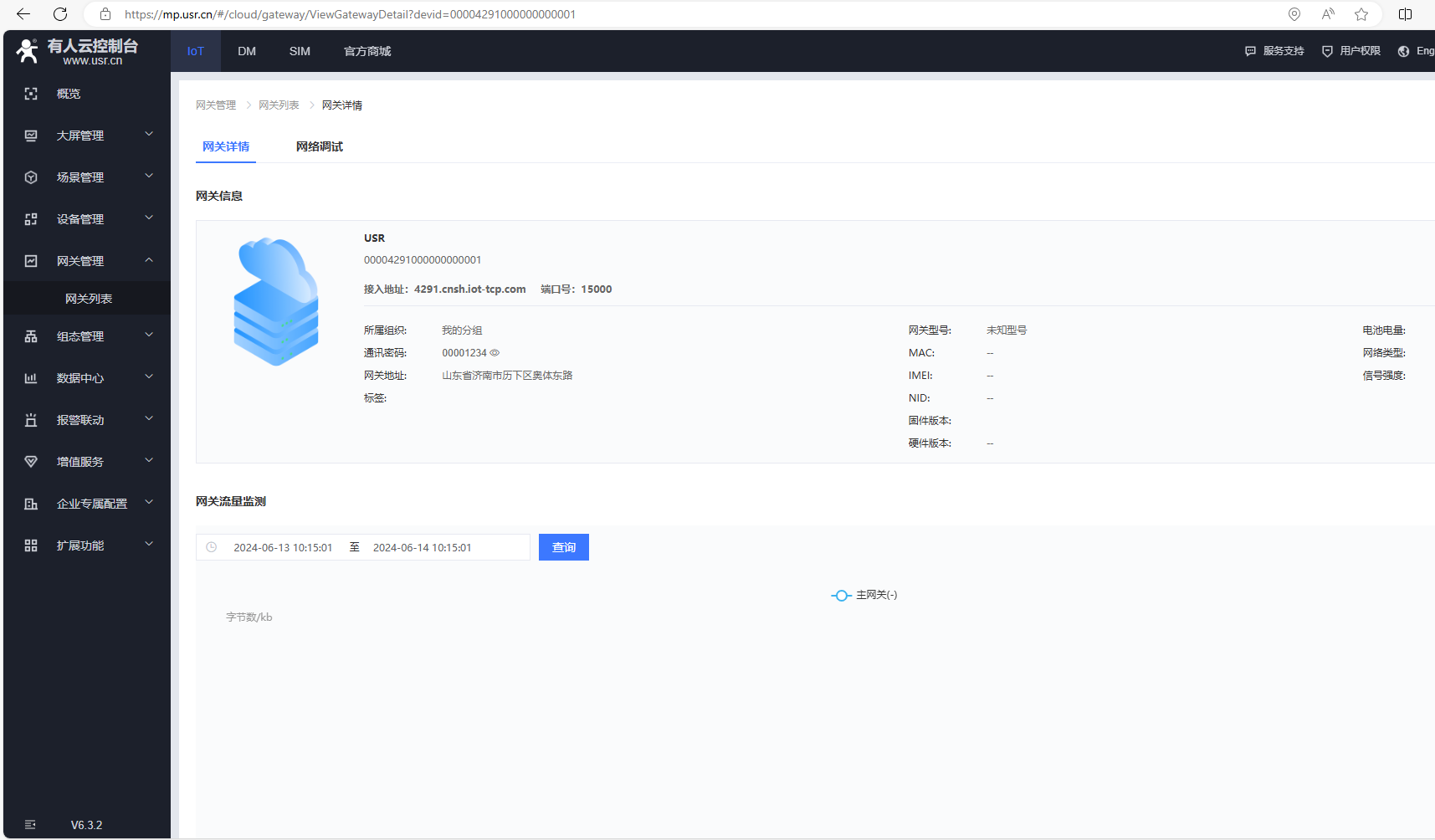

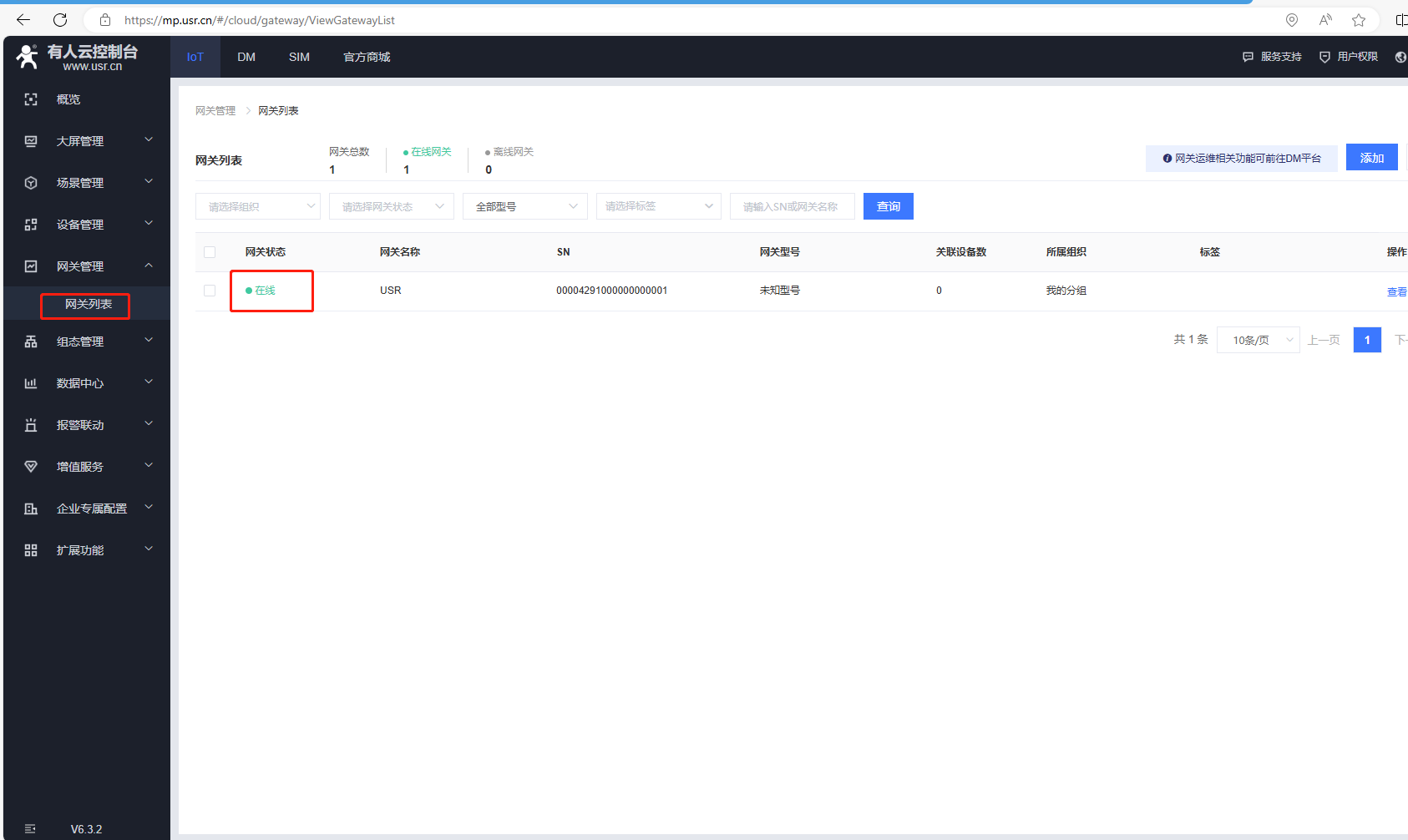

1、USR-N510-H7產品有人云在線

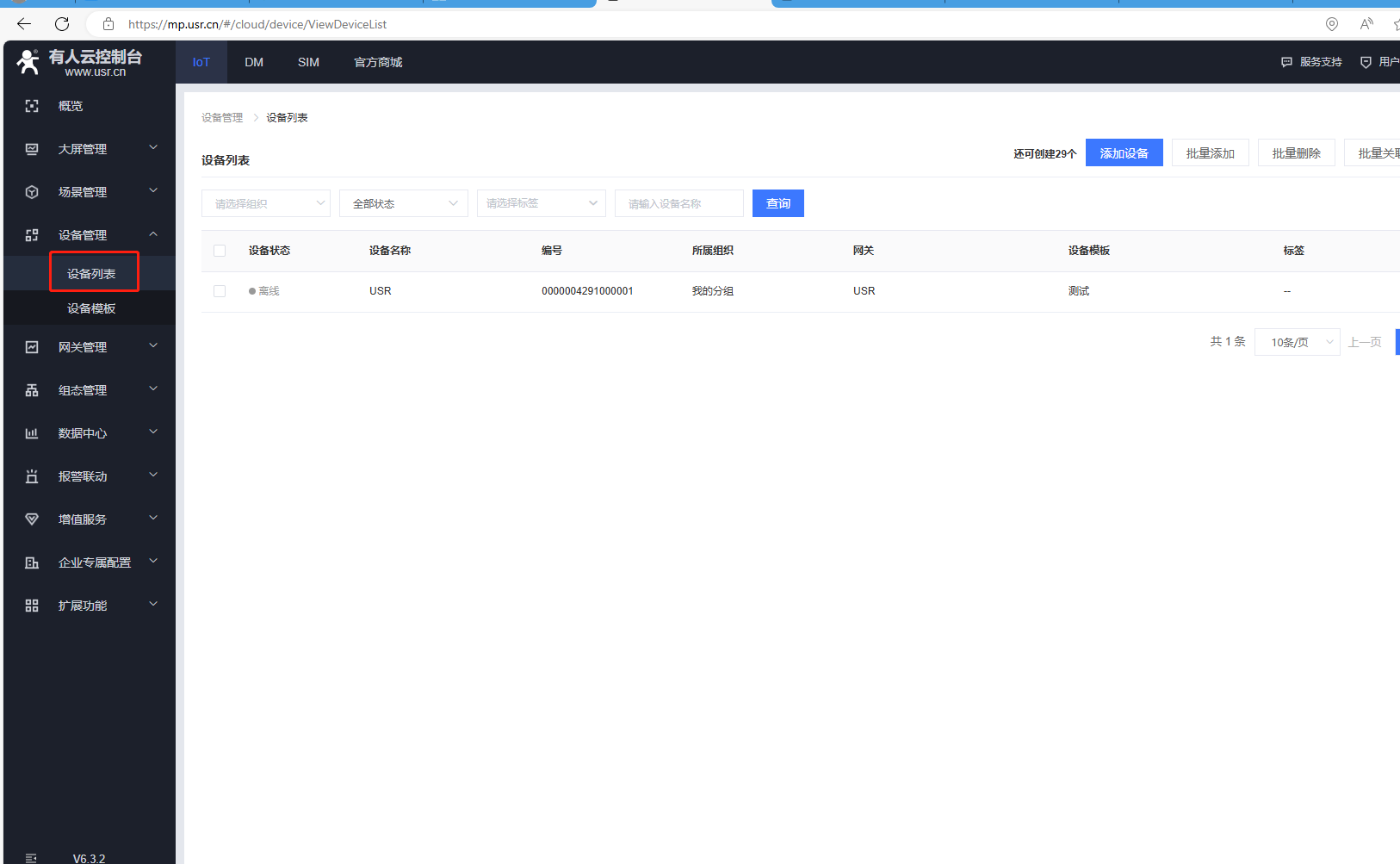

2、點擊設備列表，設備名稱

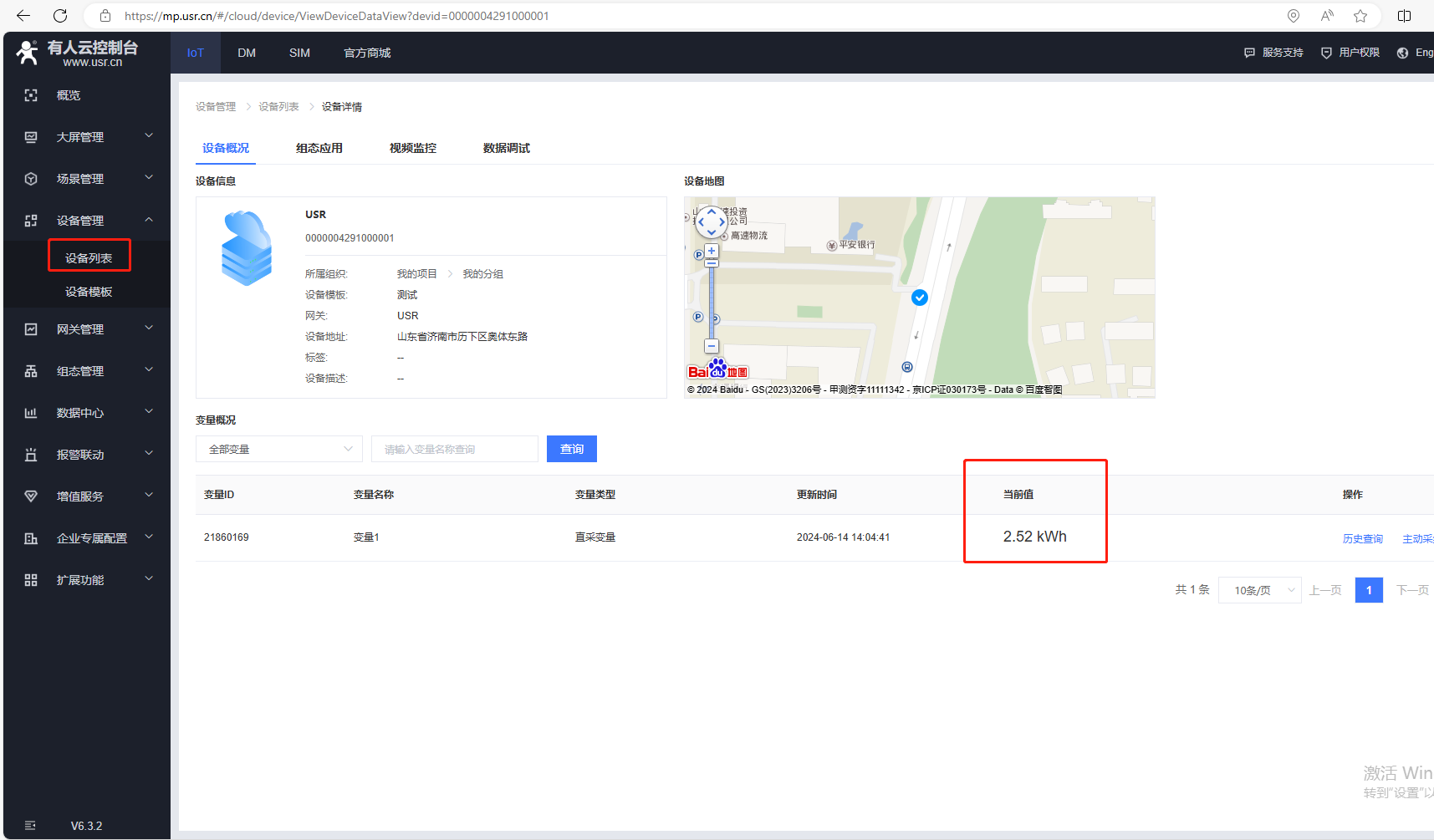

3、有人云采集電表數據

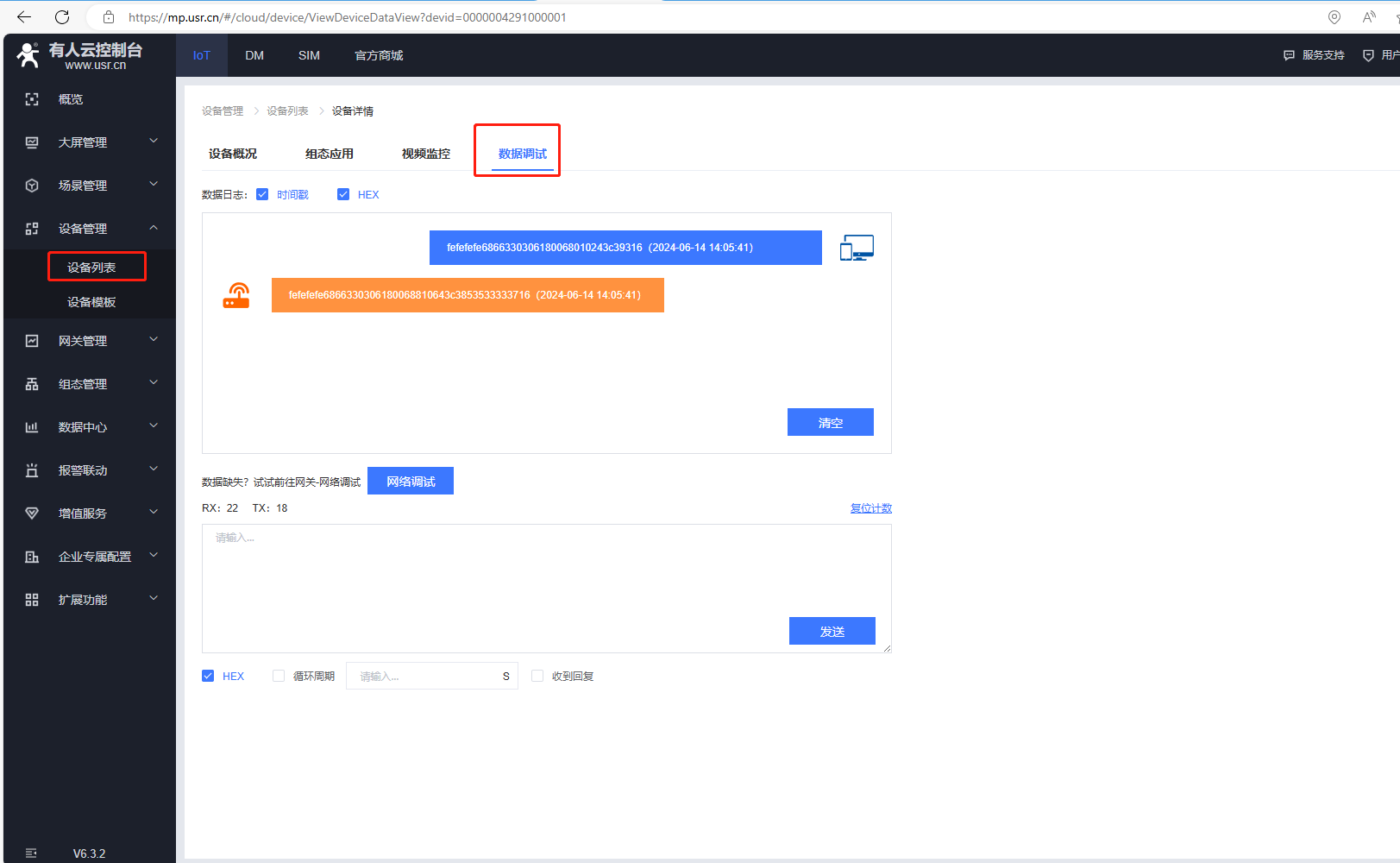

4、有人云數據調試

點擊設備列表，設備名，找到數據調試，可以監控有人云下發的命令和回復的數據。

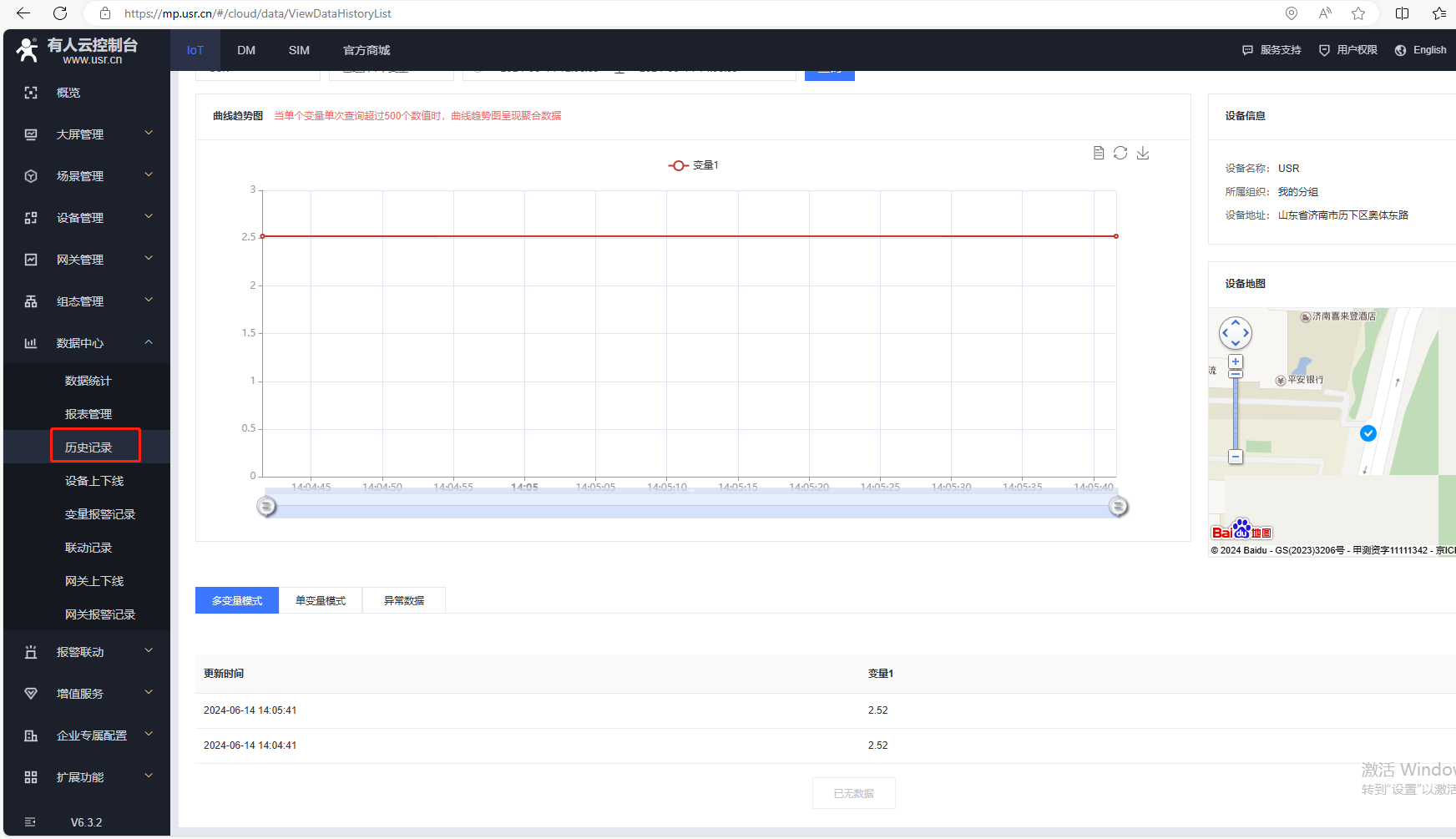

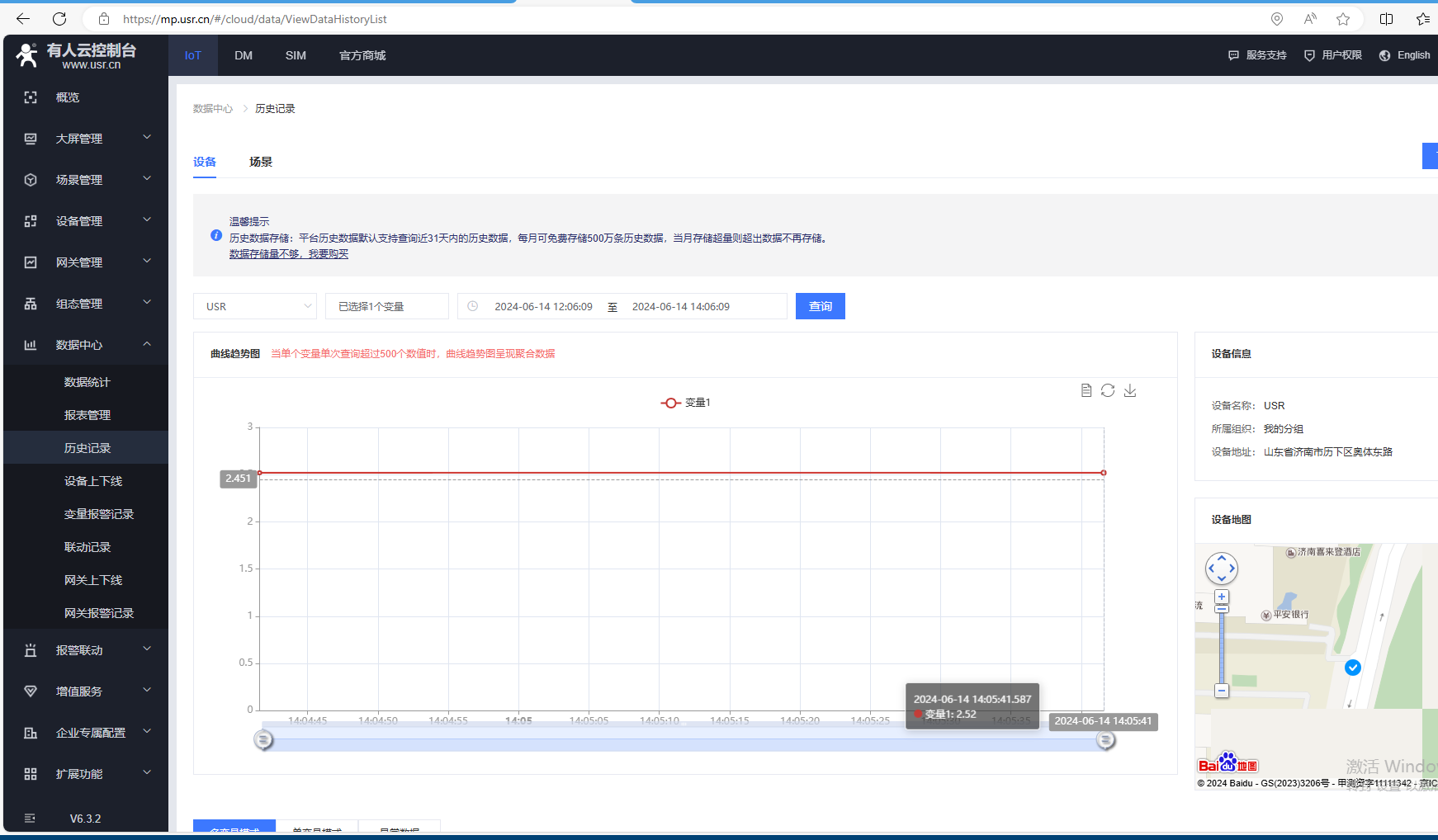

5、有人云歷史記錄

點開數據中心，點擊歷史記錄，可以查看有人云采集變量的歷史記錄。

編寫人：金志方 編寫日期：2024-07-26

審核人：金志方 審核日期：2024-07-26

訂正版本：V1.0 訂正內容：初稿
