USR-DR502 短信透傳模式示例

備注：USR-DR502測試短信透傳模式，需要插入可以正常發短信的手機卡。

一、資料下載

USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://www.ciyusy.cn/Download/982.html

USR-G771-G780s-DR5X2-DR15X規格書：http://www.ciyusy.cn/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：http://www.ciyusy.cn/Download/984.html

USR-G771/DR5X2/DR15X設置軟件（新）：http://www.ciyusy.cn/Download/826.html

G771-G780s-DR5X2-DR15X MQTT應用案例：http://www.ciyusy.cn/Download/1188.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.ciyusy.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR502 產品 1臺

12V端子電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-DR502 的485串口接USB-RS485串口線到電腦USB口，接好4G天線，然后產品接12V端子電源適配器上電。

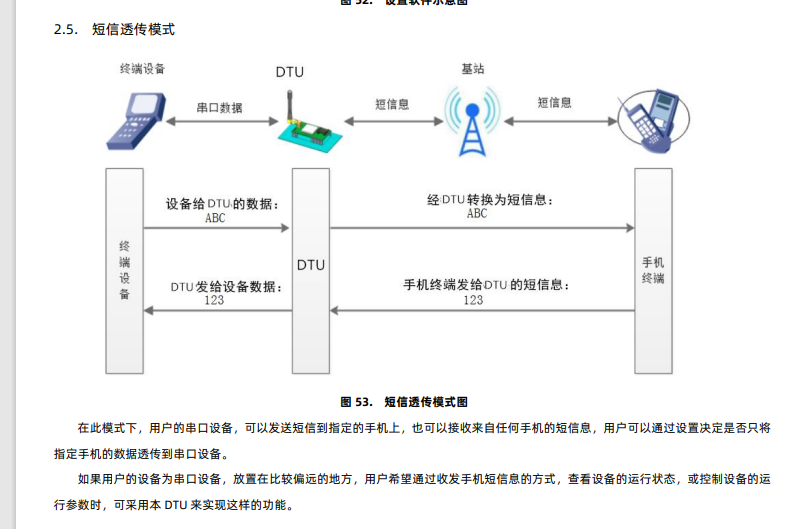

3、短信透傳功能框圖

備注：

（1）在此模式下，用戶的串口設備，可以發送短信到指定的手機上，也可以接收來自任何手機的短信息。

（2）用戶可以通過設置短信來源號碼過濾功能，決定是否只將指定手機的數據透傳到串口設備。

4、查看端口號

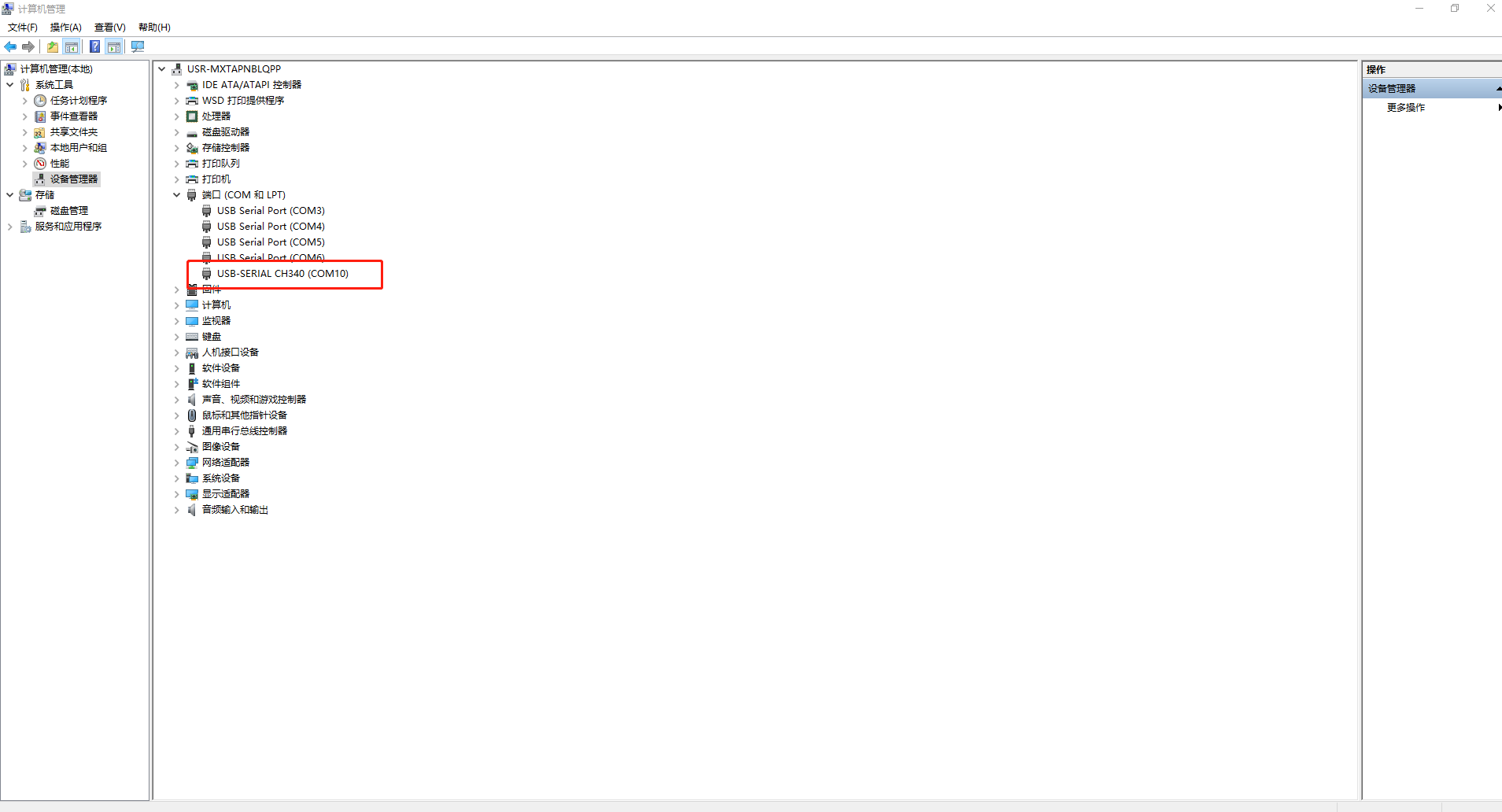

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR502的USB-RS485串口線COM口號，COM10。

三、USR-DR502參數設置

1、打開USR-DR502設置軟件

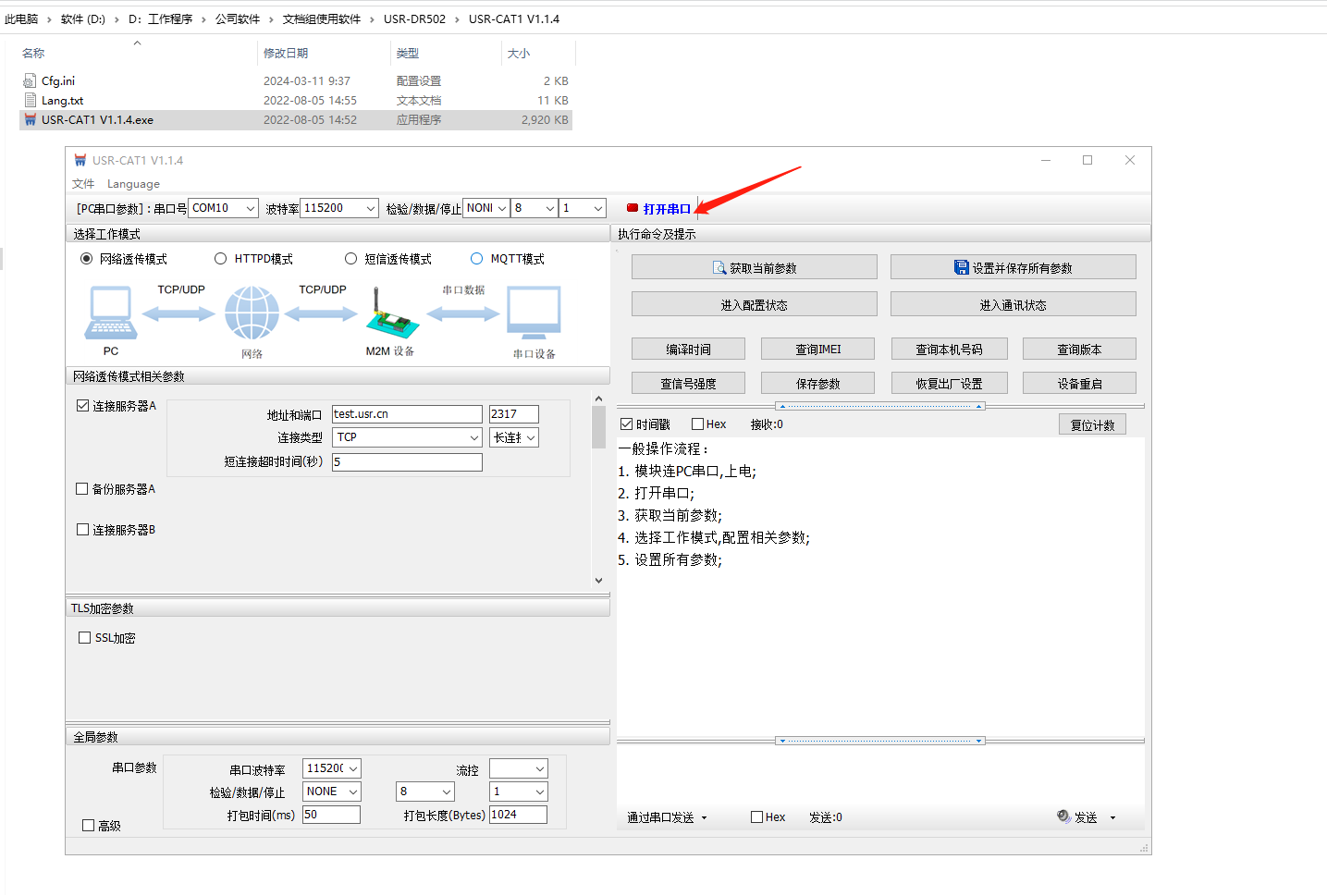

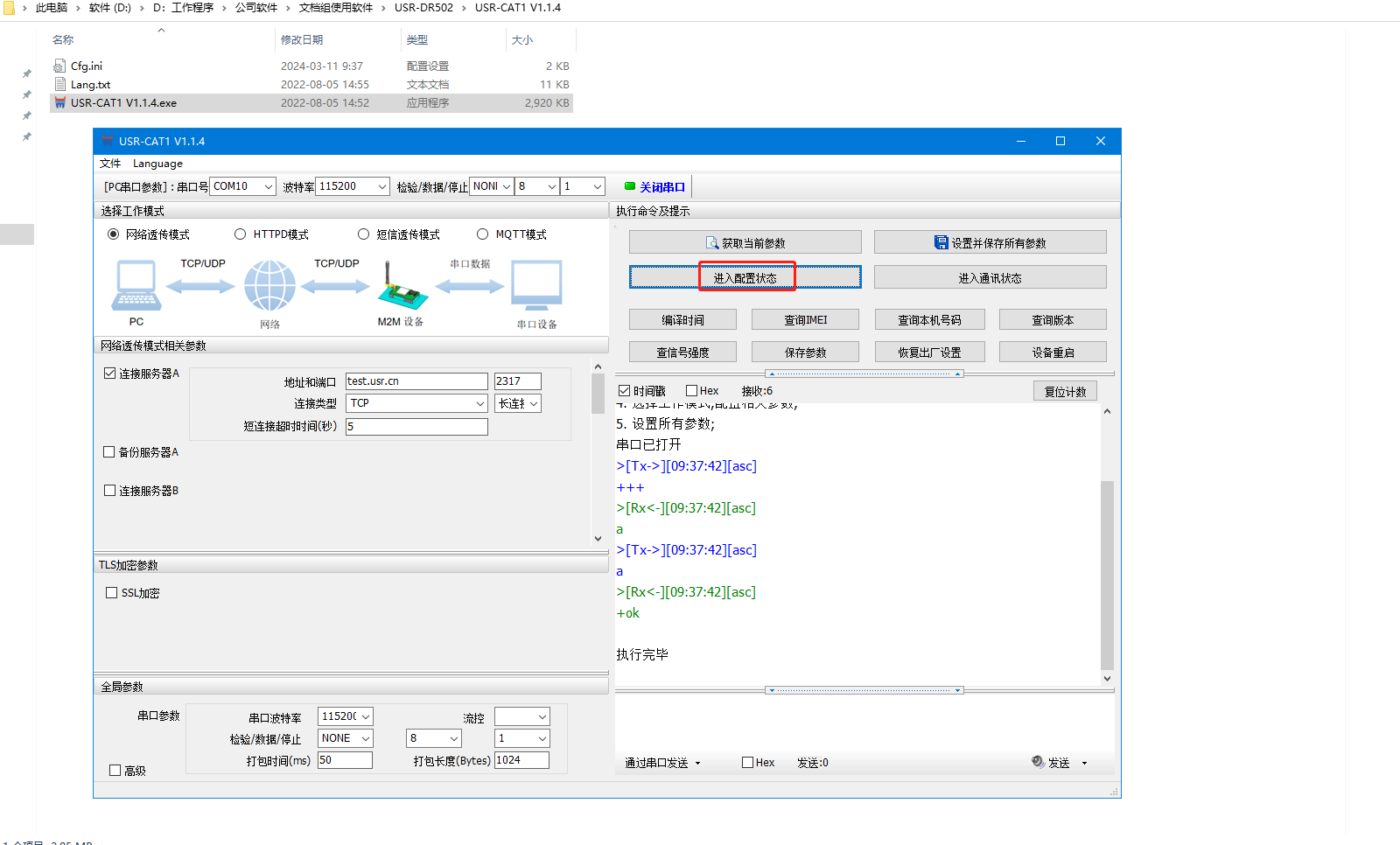

2、打開串口，點擊進入配置狀態

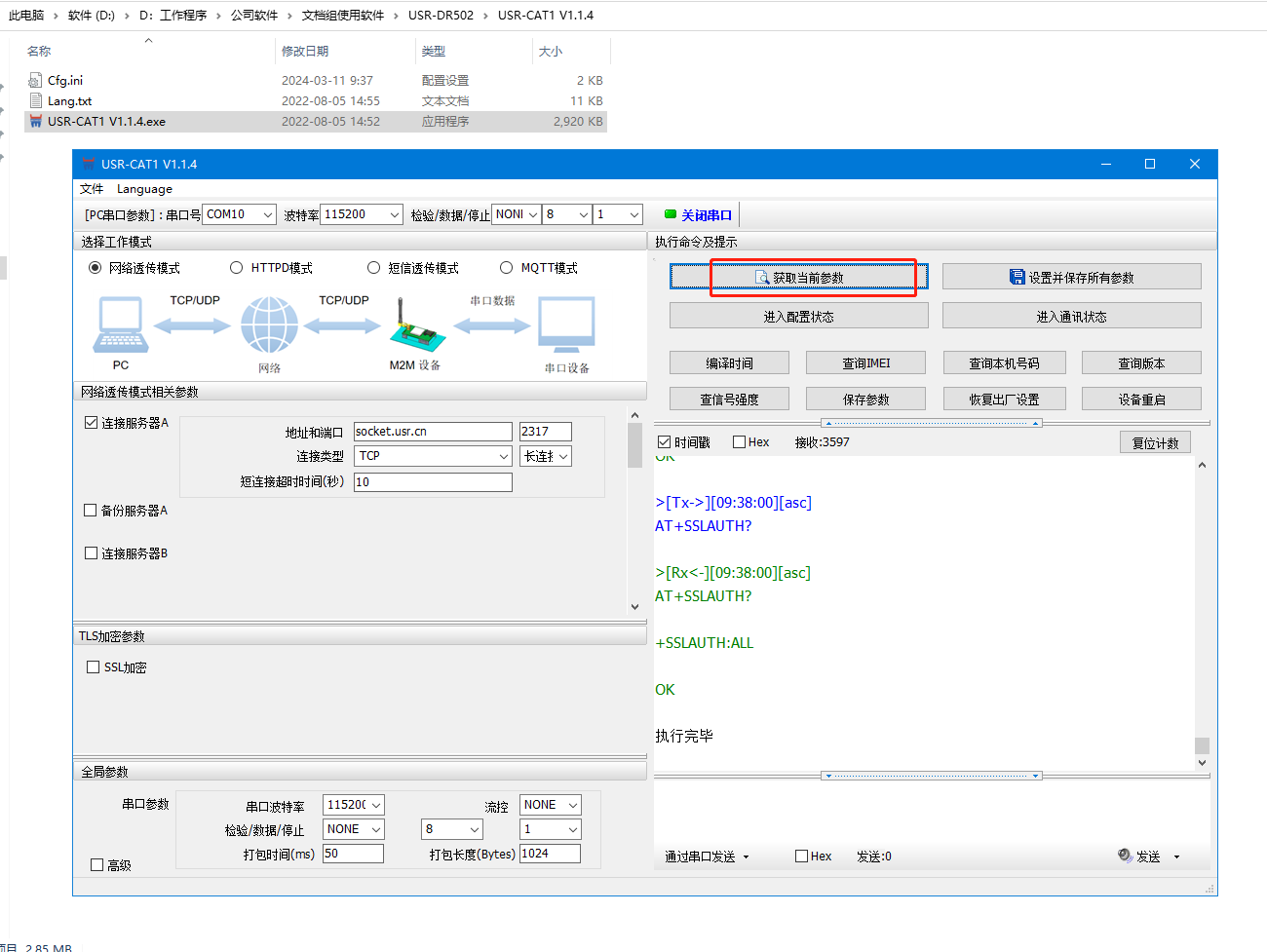

3、點擊獲取當前參數

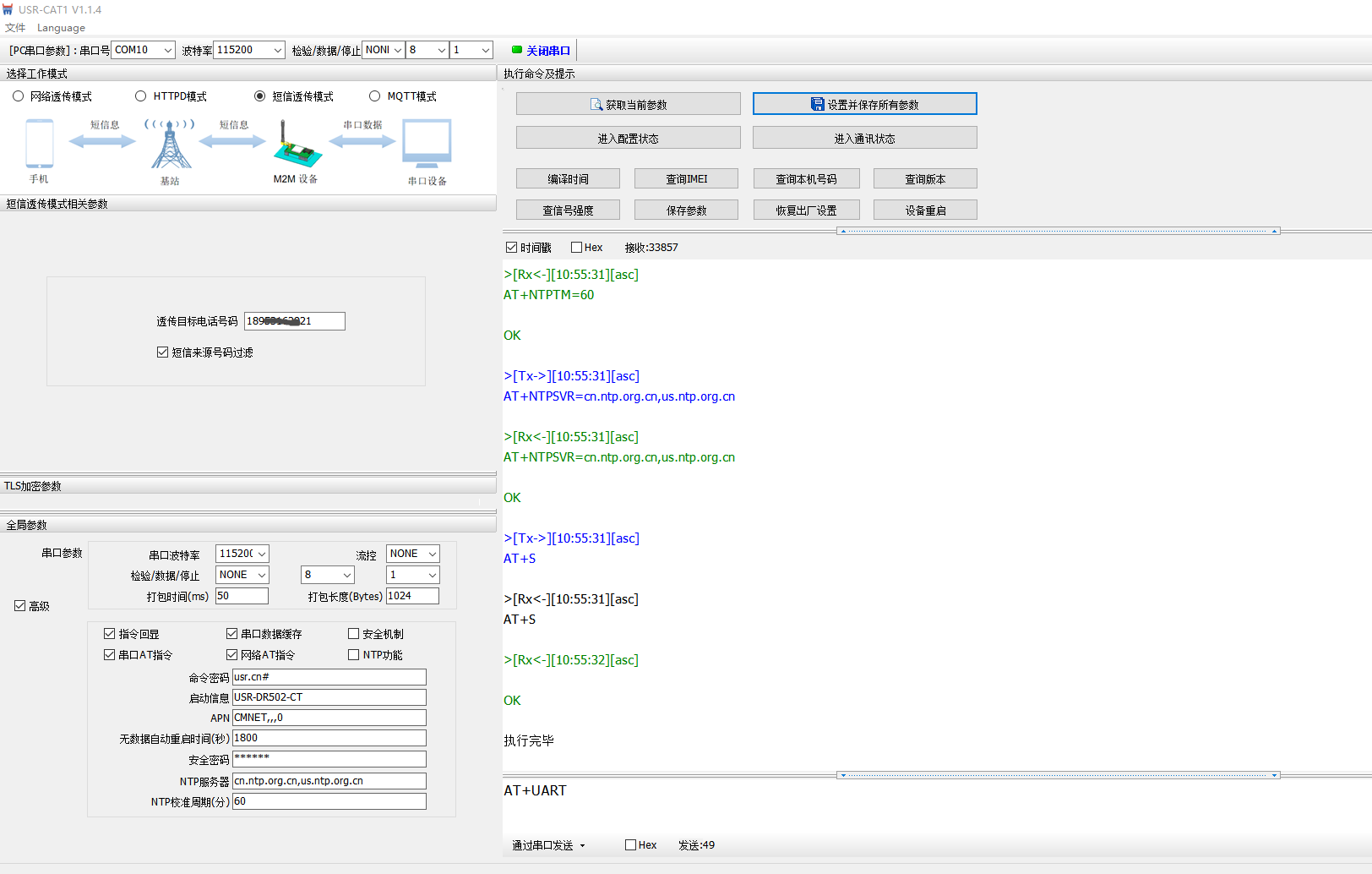

4、選擇短信透傳模式，透傳目標電話號碼輸入另一個可以正常接收短信的手機號碼，點擊設置并保存所有參數，然后再關閉串口。

四、功能調試

1、USR-DR502串口向手機卡發送數據

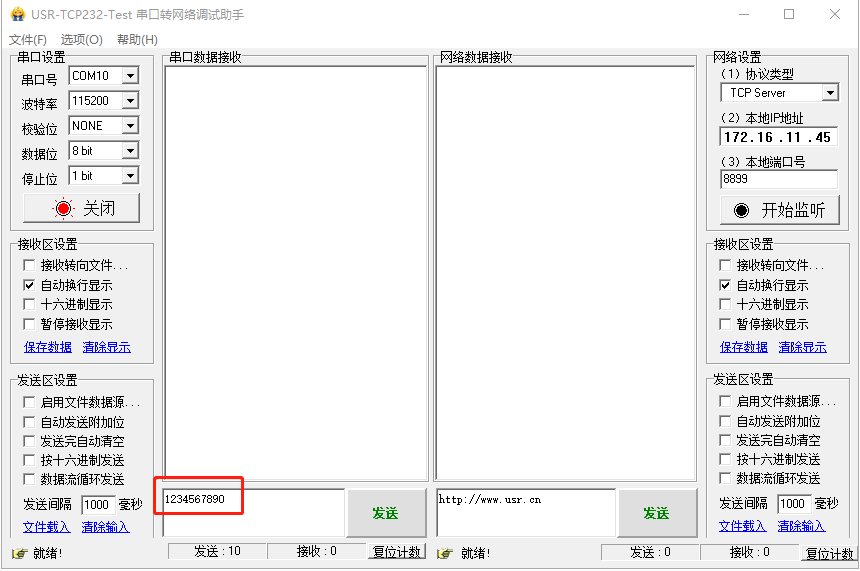

USR-DR502串口接USB-DR502串口線，電腦打開COM口COM10，串口參數和USR-DR502串口設置一致，發送數據1234567890，目標電話的手機可以接收到一條短信，顯示接收內容是1234567890。

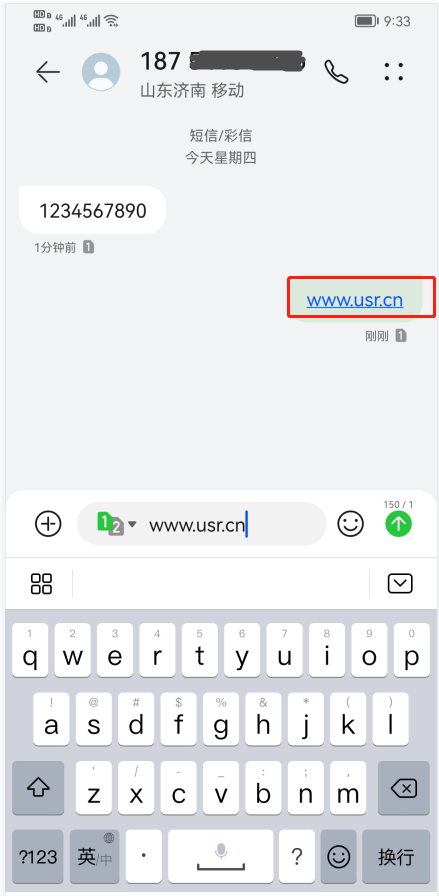

2、手機向USR-DR502插入的能夠接收短信的手機卡號發送數據。

目標電話的手機編輯一條短信內容1234567890，點擊發送。USR-DR502接USB-RS485串口線，電腦打開串口助手，可以接收到目標電話發送的短信。

編寫人：金志方 編寫日期：2024-03-11

審核人：金志方 審核日期：2024-03-11

訂正版本：V1.0 訂正內容：初稿
