USR-DR512 串口配置注冊包功能示例

備注：USR-DR512支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）連接遠程服務器，需要USR-DR512聯網。

一、資料下載

USR-G771-G780s-DR5X2-DR15X說明書 （完整版）：http://www.ciyusy.cn/Download/982.html

USR-G771-G780s-DR5X2-DR15X規格書：http://www.ciyusy.cn/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：http://www.ciyusy.cn/Download/984.html

USR-DR512 設置軟件（新）：http://www.ciyusy.cn/Download/826.html

G771-G780s-DR5X2-DR15X MQTT應用案例：http://www.ciyusy.cn/Download/1188.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.ciyusy.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR512 產品 1臺

交流AC 220V端子電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USB-RS485串口線USB口接電腦USB口，用于模擬485串口設備，測試USR-DR512的串口。USR-DR512的電源端子接交流220V電源適配器，使用交流電注意安全。

3、查看端口號

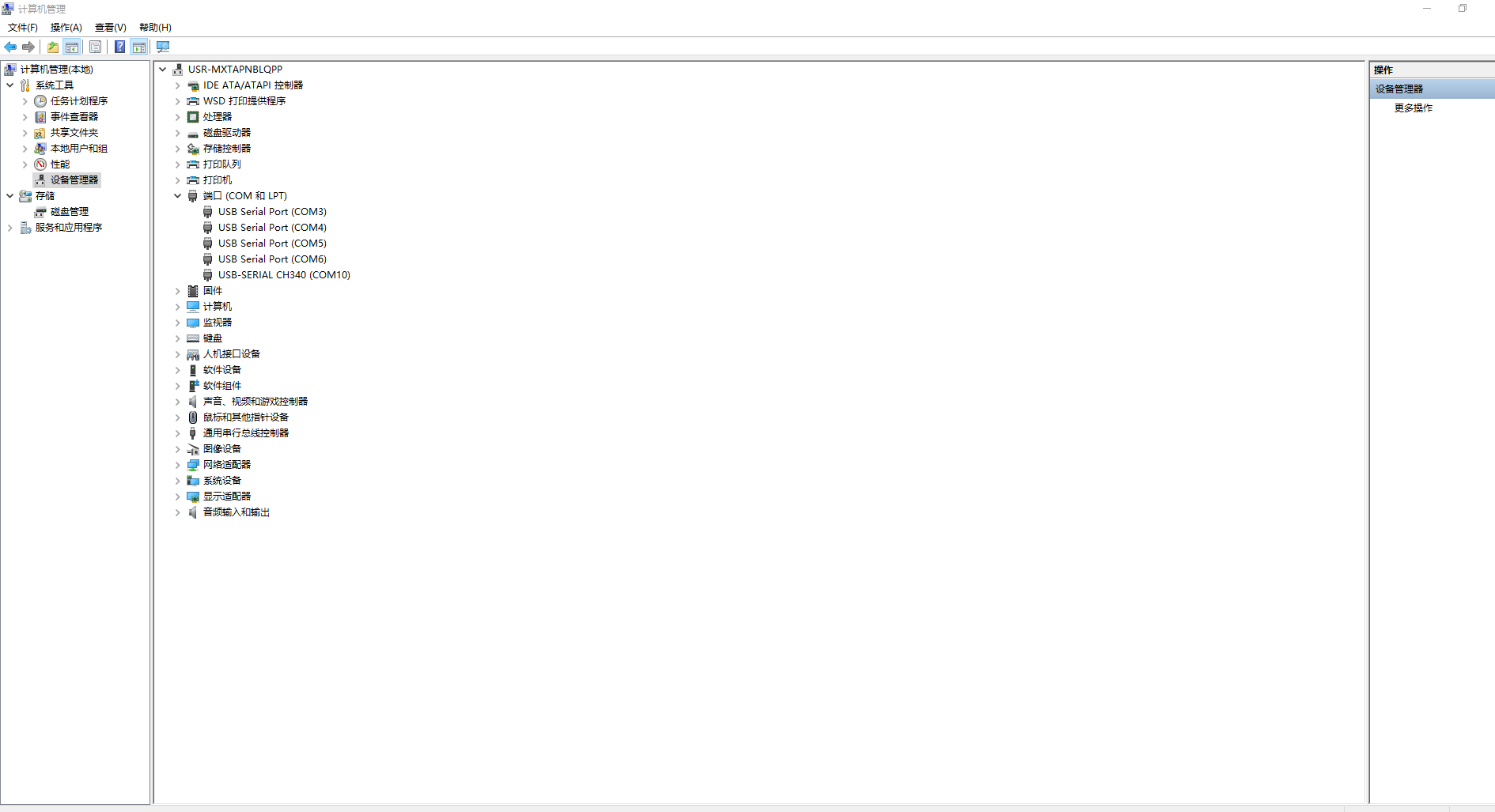

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR512的USB-RS485串口線COM口號，COM10。

三、USR-DR512參數設置

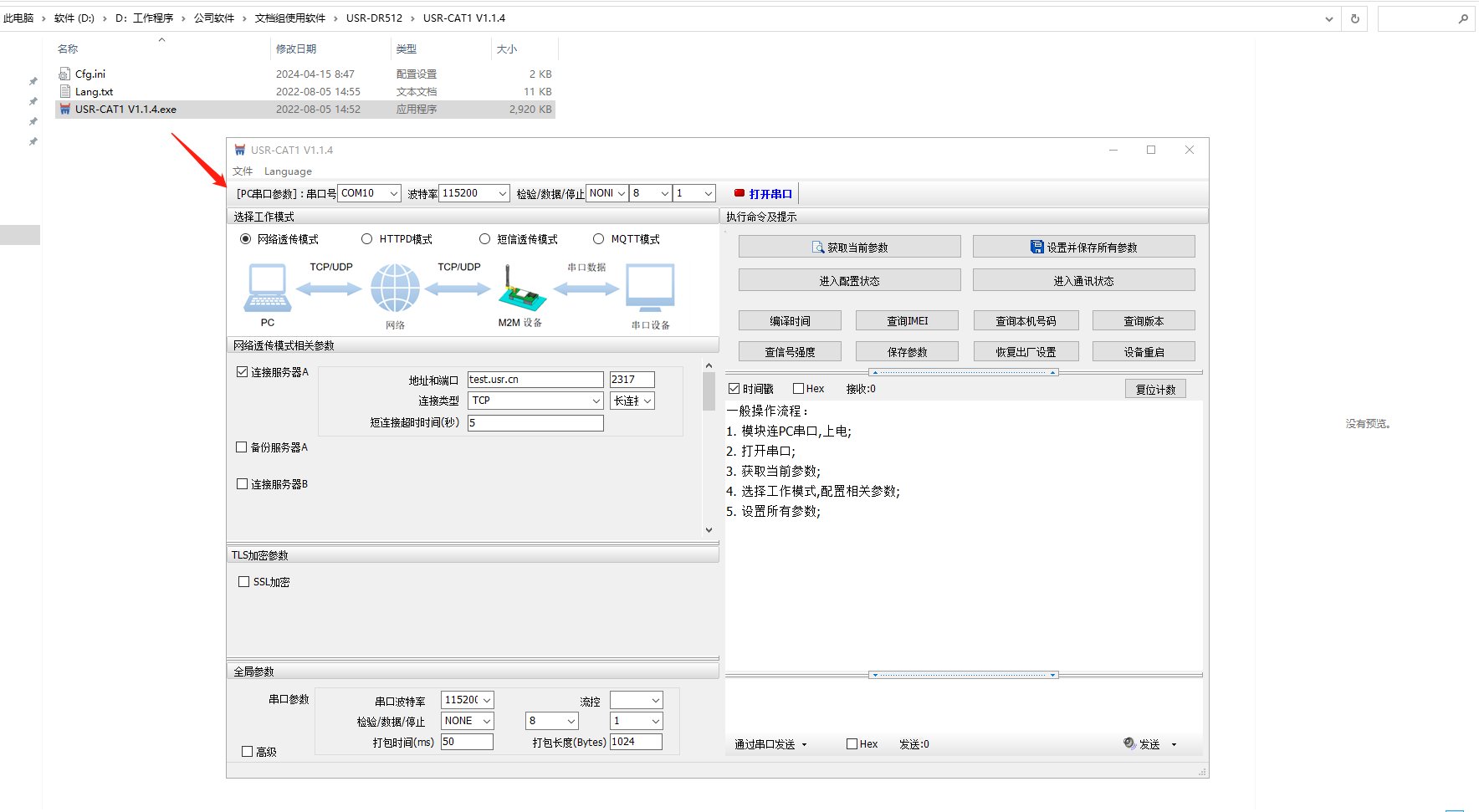

1、打開USR-DR512設置軟件USR-CAT1 V1.1.4.exe

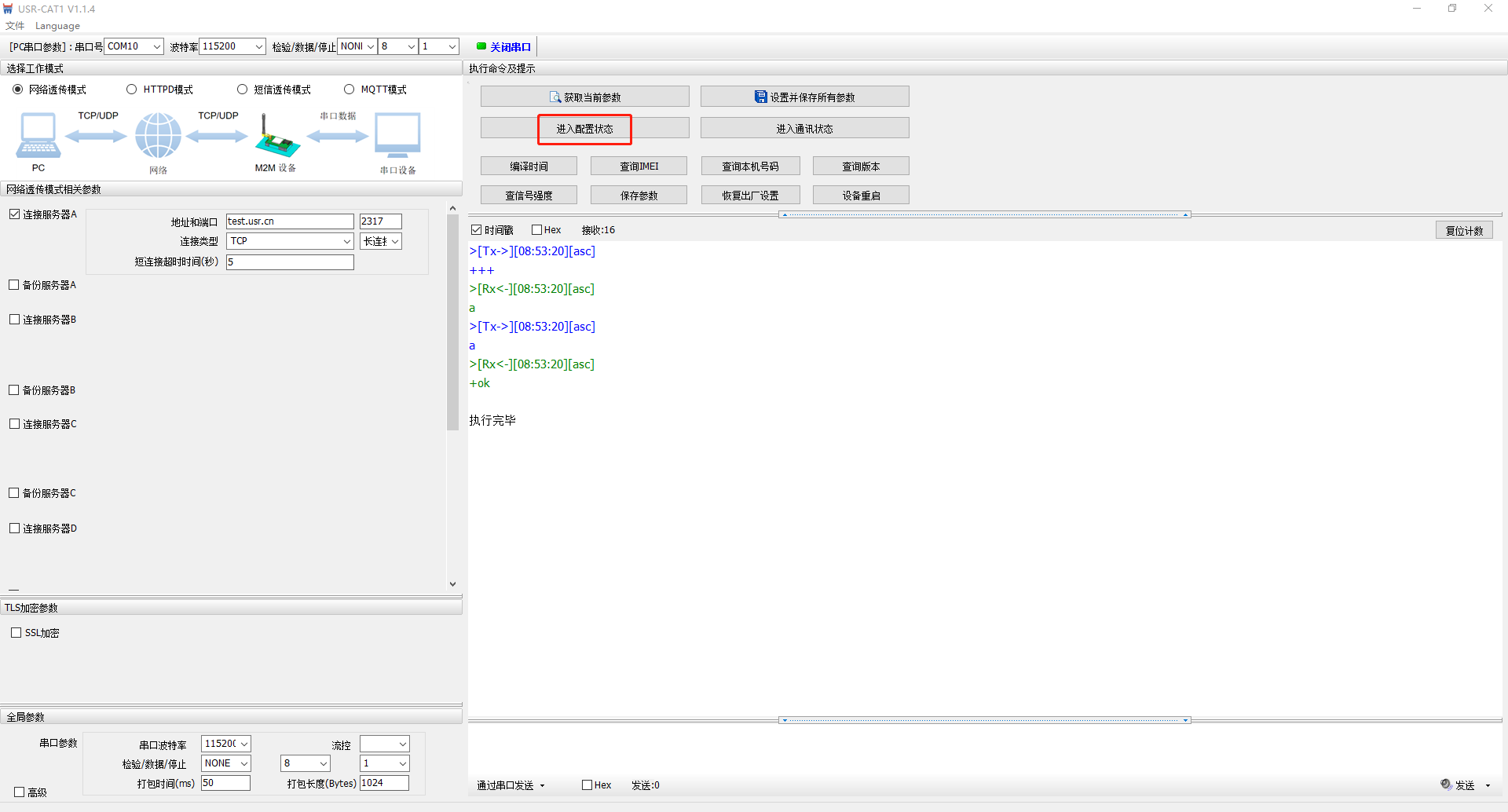

2、打開USB-RS485串口線COM口，設置軟件波特率和USR-DR512波特率一致，點擊進入配置狀態。

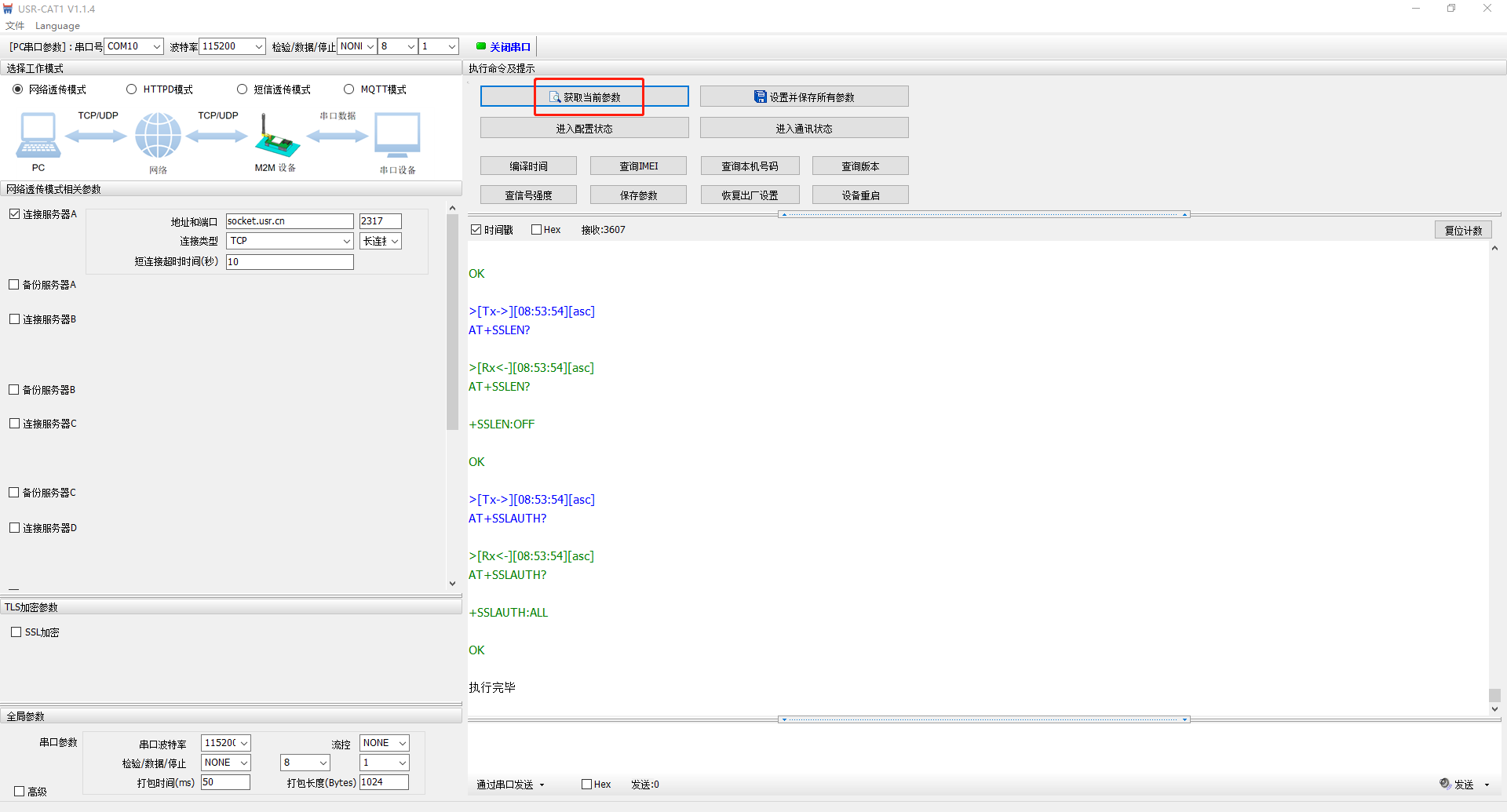

3、點擊獲取當前參數

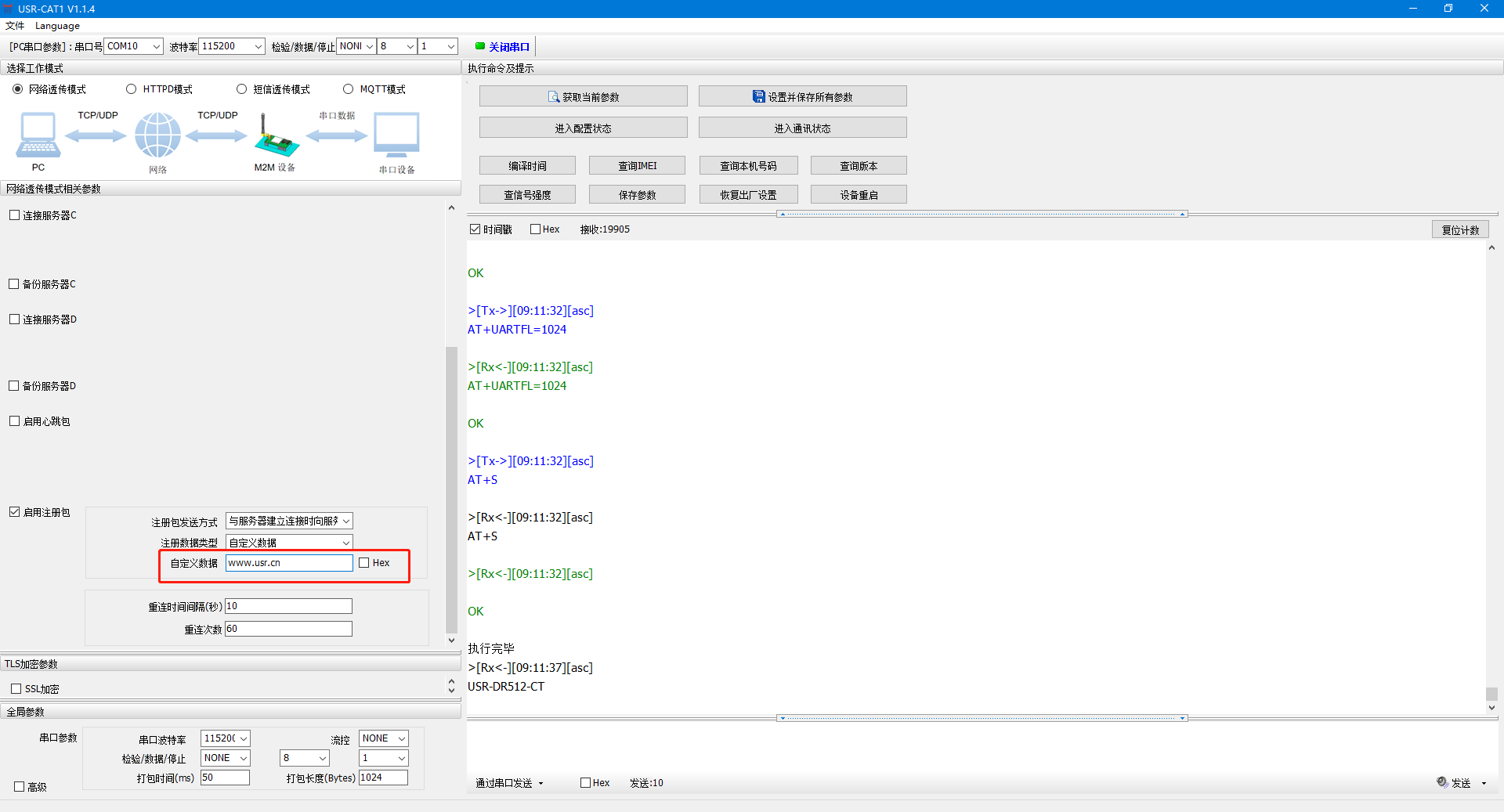

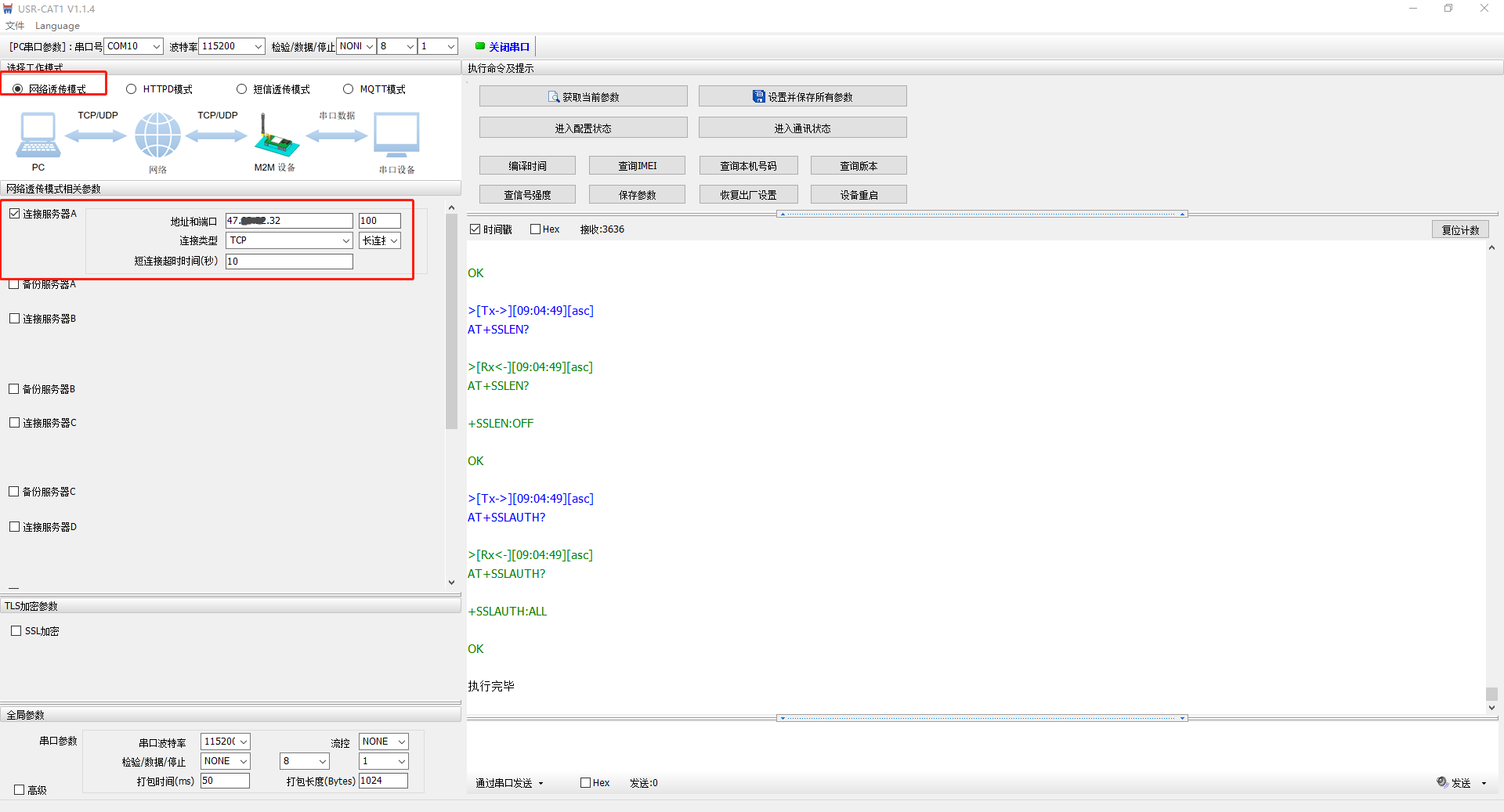

4、勾選連接服務器A，地址設置遠程服務器IP，端口100，連接類型TCP，長連接，勾選啟用注冊包，注冊包發送方式選與服務器建立連接時向服務器發送一次，注冊數據類型用自定義數據，自定義數據www.ciyusy.cn,點擊設置并保存所有參數。USR-DR512參數保存并重啟。

四、功能調試

1、建立連接發送一次注冊包

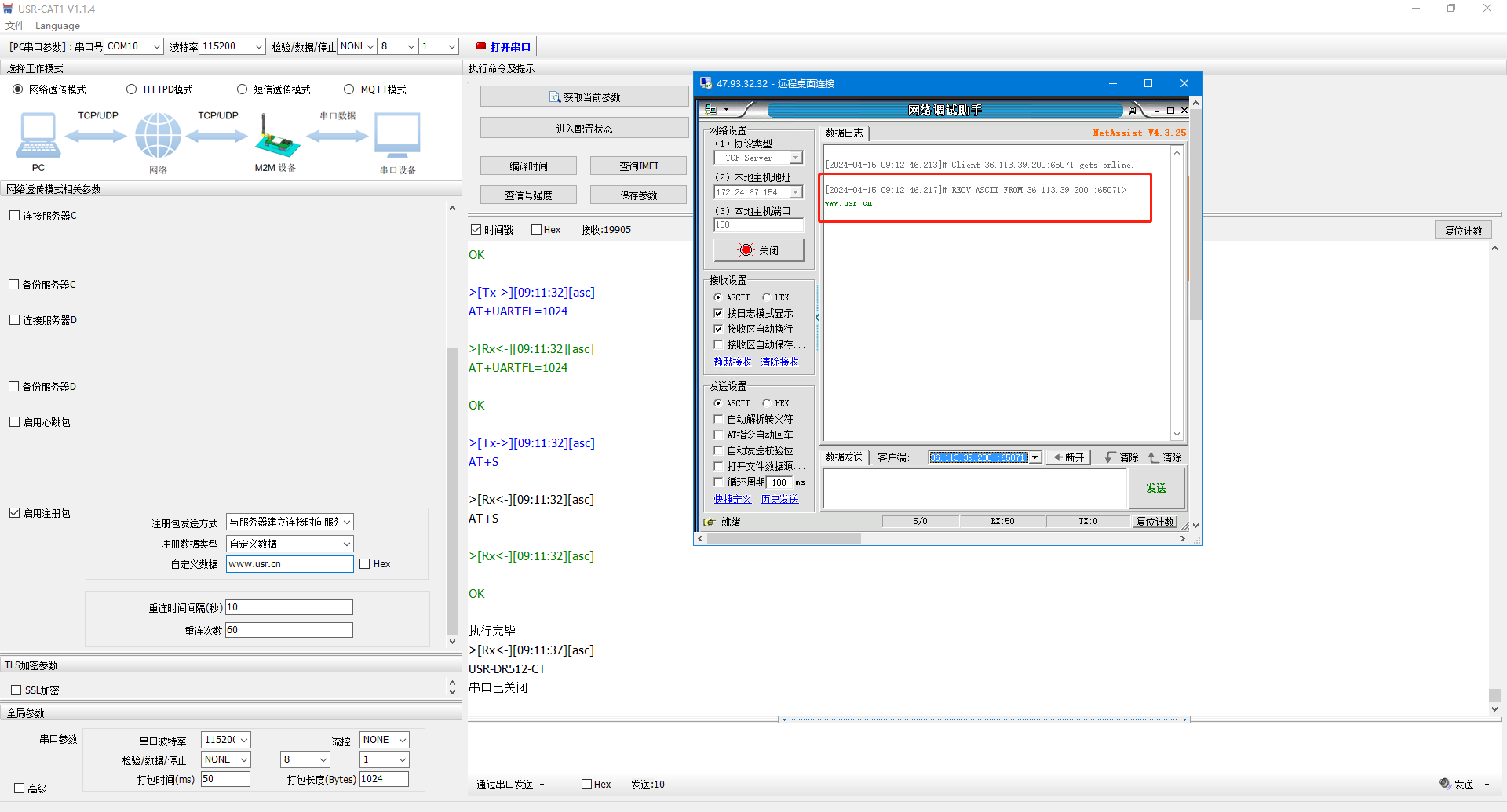

登陸遠程桌面連接，打開一個網絡助手，協議類型TCP server，服務器IP，本地端口100和DR512一樣，點擊連接。

建立TCP連接之后，與服務器建立連接時向服務器發送一次注冊包信息。

2、數據攜帶注冊包

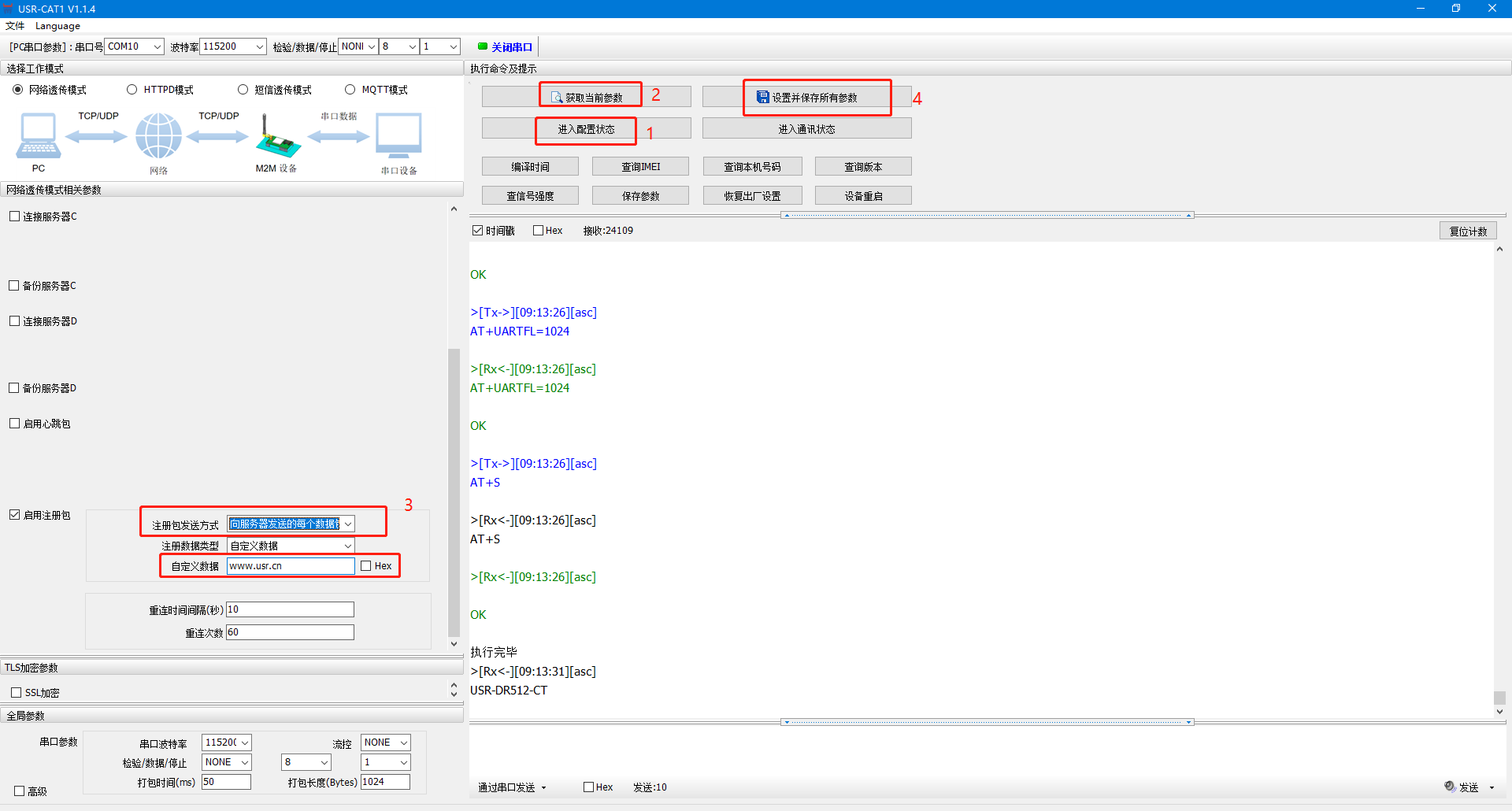

設置軟件重新打開串口，點擊進入配置狀態，點擊獲取當前參數，注冊包發送方式選向服務器發送的每個數據包前都加上，注冊數據類型用自定義數據，自定義數據www.ciyusy.cn,點擊設置并保存所有參數。

打開一個網絡助手，協議類型TCP server，服務器IP，本地端口100和DR512一樣，點擊連接。

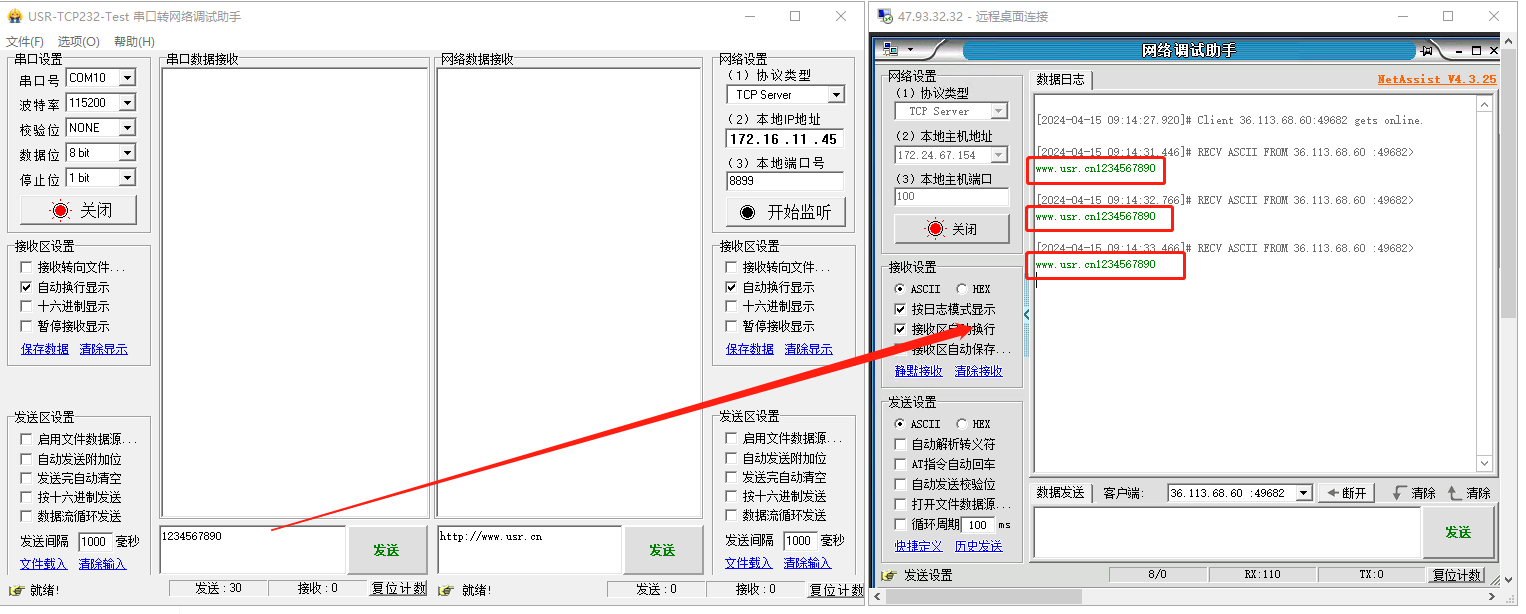

建立TCP連接之后，串口發送給服務器的每個數據前面都帶注冊包信息。

編寫人：金志方 編寫日期：2024-04-22

審核人：金志方 審核日期：2024-04-22

訂正版本：V1.0 訂正內容：初稿
