WH-LTE-7S4 V2串口AT指令功能示例

備注：WH-LTE-7S4 V2需要插外置SIM卡聯網。

一、資料下載

WH-LTE-7S4 V2 軟件設計手冊 V1.0.7 http://www.ciyusy.cn/Download/560.html

WH-LTE-7S4 V2 說明書 （完整版）http://www.ciyusy.cn/Download/556.html

WH-LTE-7S4 V2 規格書 V1.0.2 http://www.ciyusy.cn/Download/569.html

WH-LTE-7S4-V2 硬件設計手冊 V1.0.5 http://www.ciyusy.cn/Download/570.html

WH_LTE-7S4 V2 設置軟件 V1.0.2 http://www.ciyusy.cn/Download/694.html

USR-GPRS232-7X-EVK 測試底板http://www.ciyusy.cn/Product/125.html

二、硬件連接

1、所需物品

WH-LTE-7S4 V2 產品 1臺

WH-LTE-7S4 V2 EVK評估板1個

12V電源適配器 1個

USB-RS232串口線 1條

筆記本電腦 1臺

2、硬件連接

WH-LTE-7S4 V2底板 的232串口接USB-RS232串口線到電腦USB口，接好4G天線，插上外置SIM卡，然后產品接12V電源適配器上電。

3、查看端口號

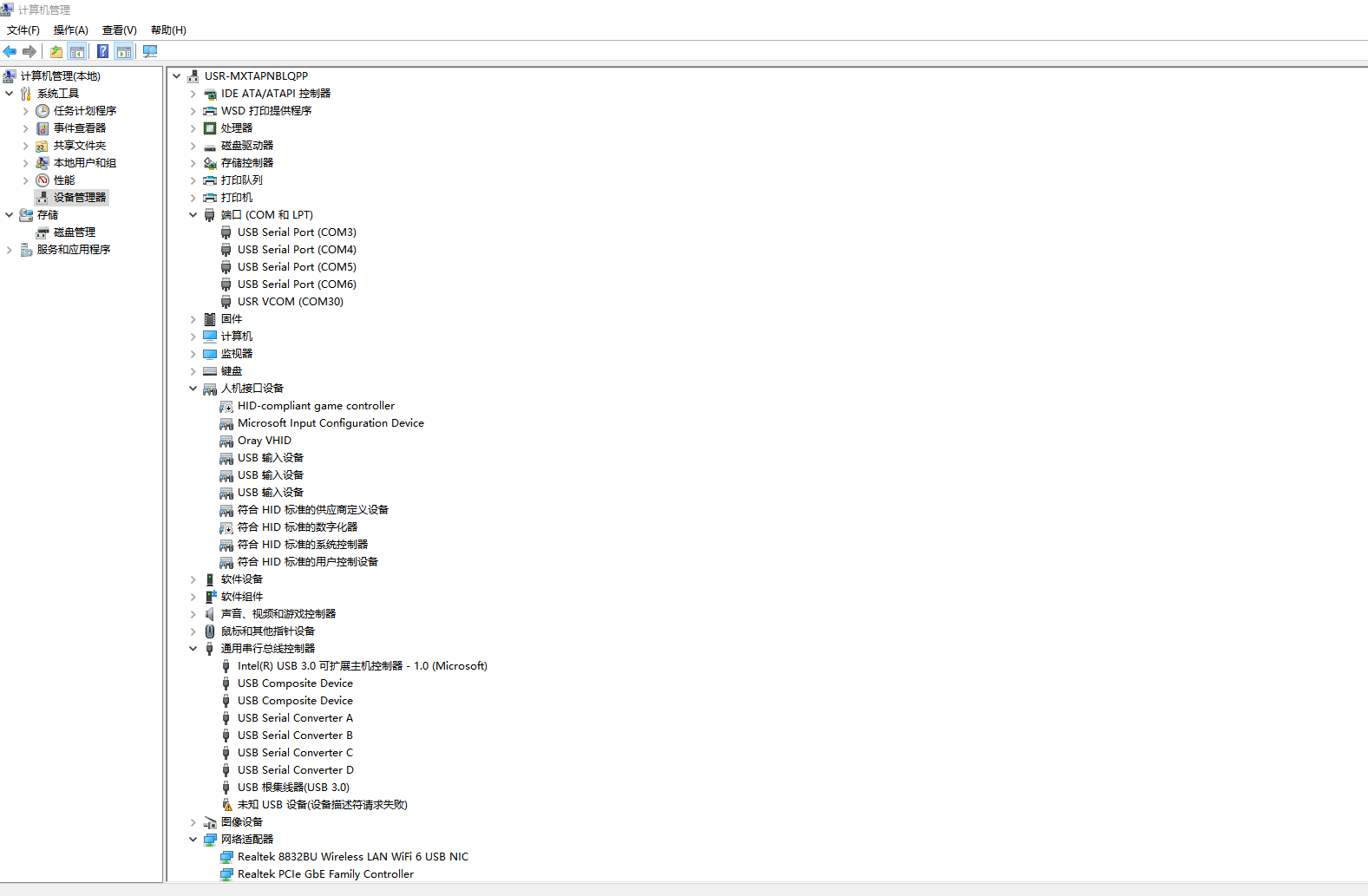

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接WH-LTE-7S4 V2底板的USB-RS232串口線COM口號，COM4。

二、WH-LTE-7S4 V2參數設置

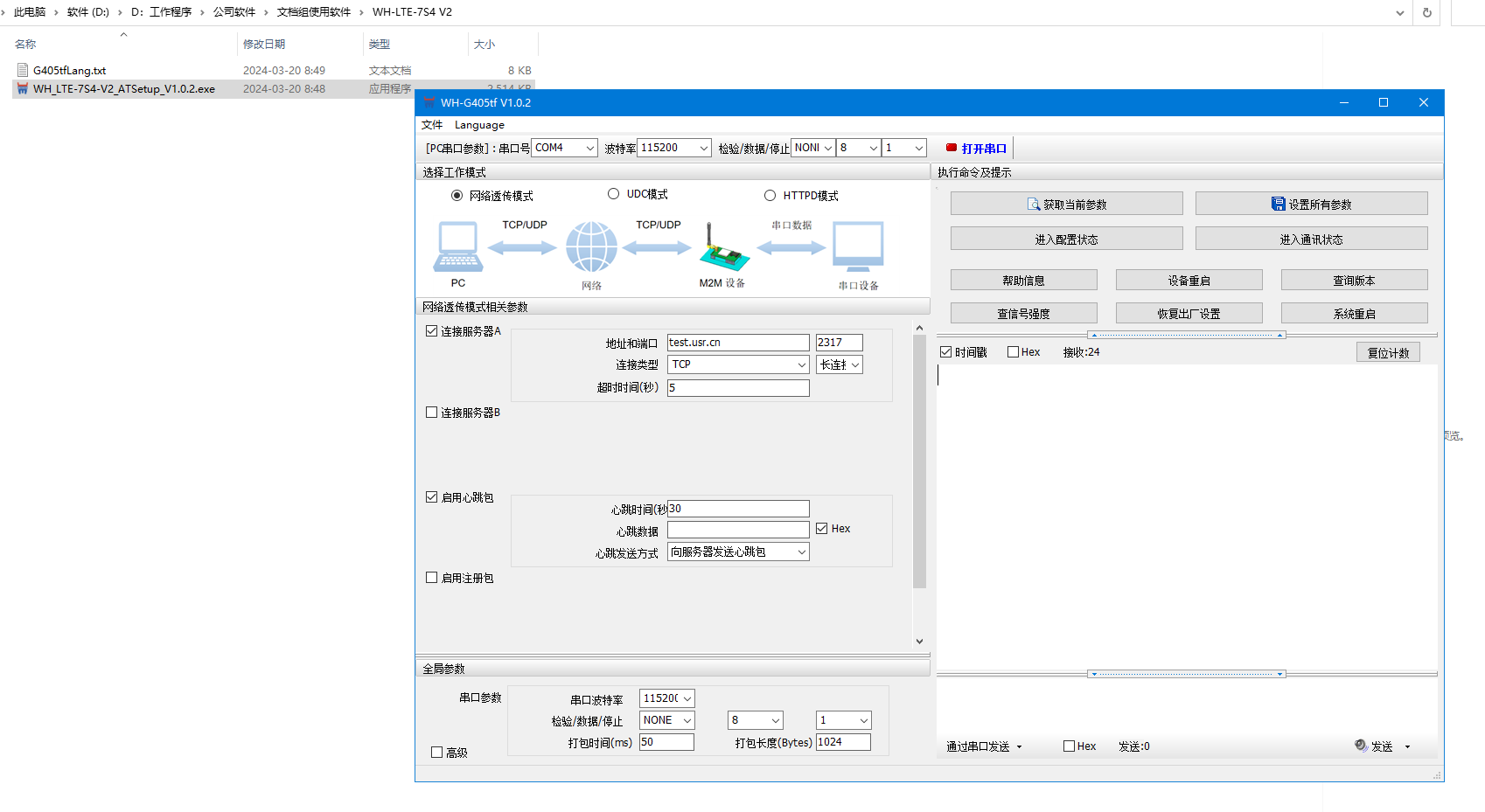

1、打開WH-LTE-7S4 V2設置軟件

2、打開串口，點擊進入配置狀態

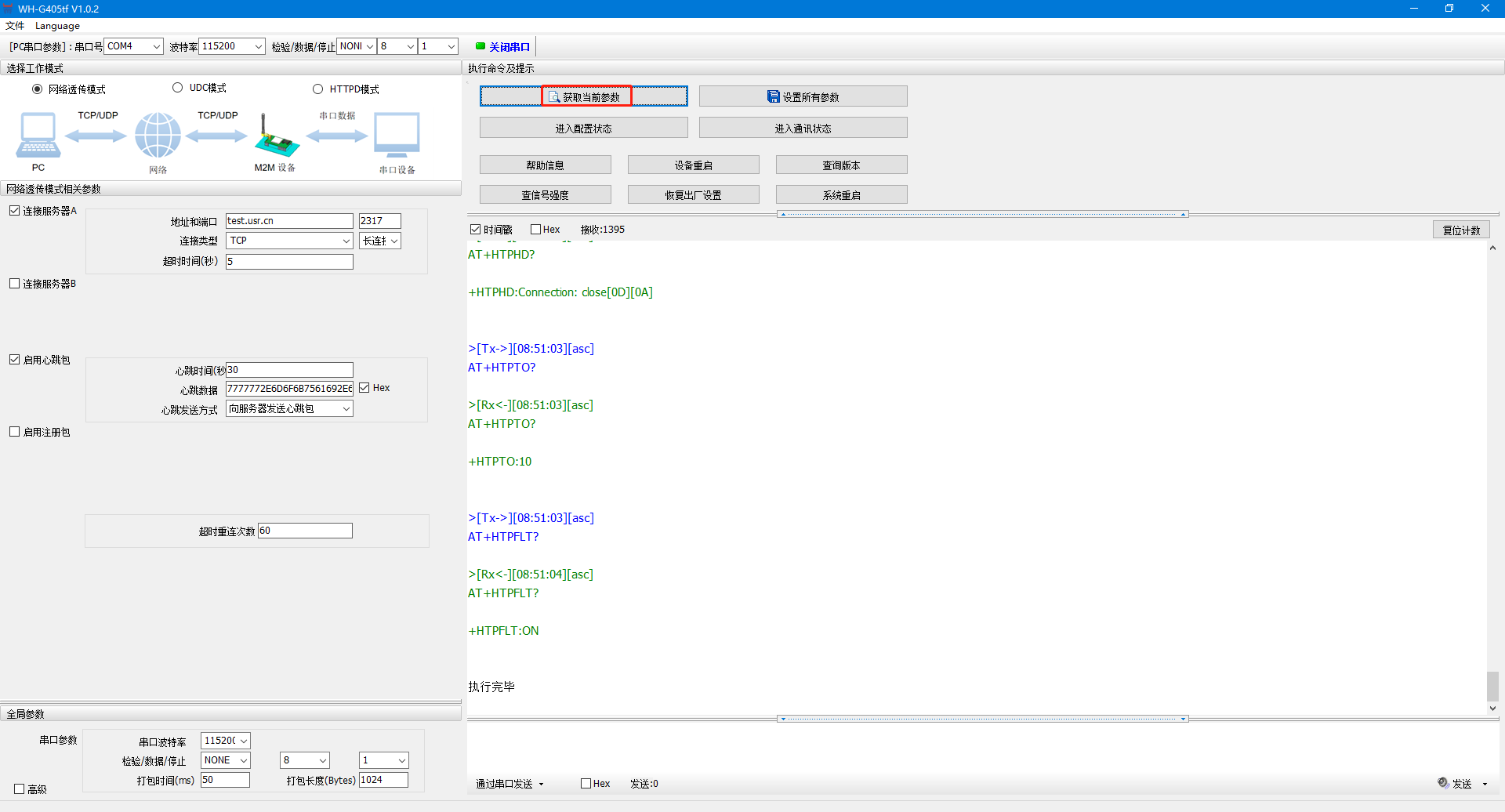

3、點擊獲取當前參數

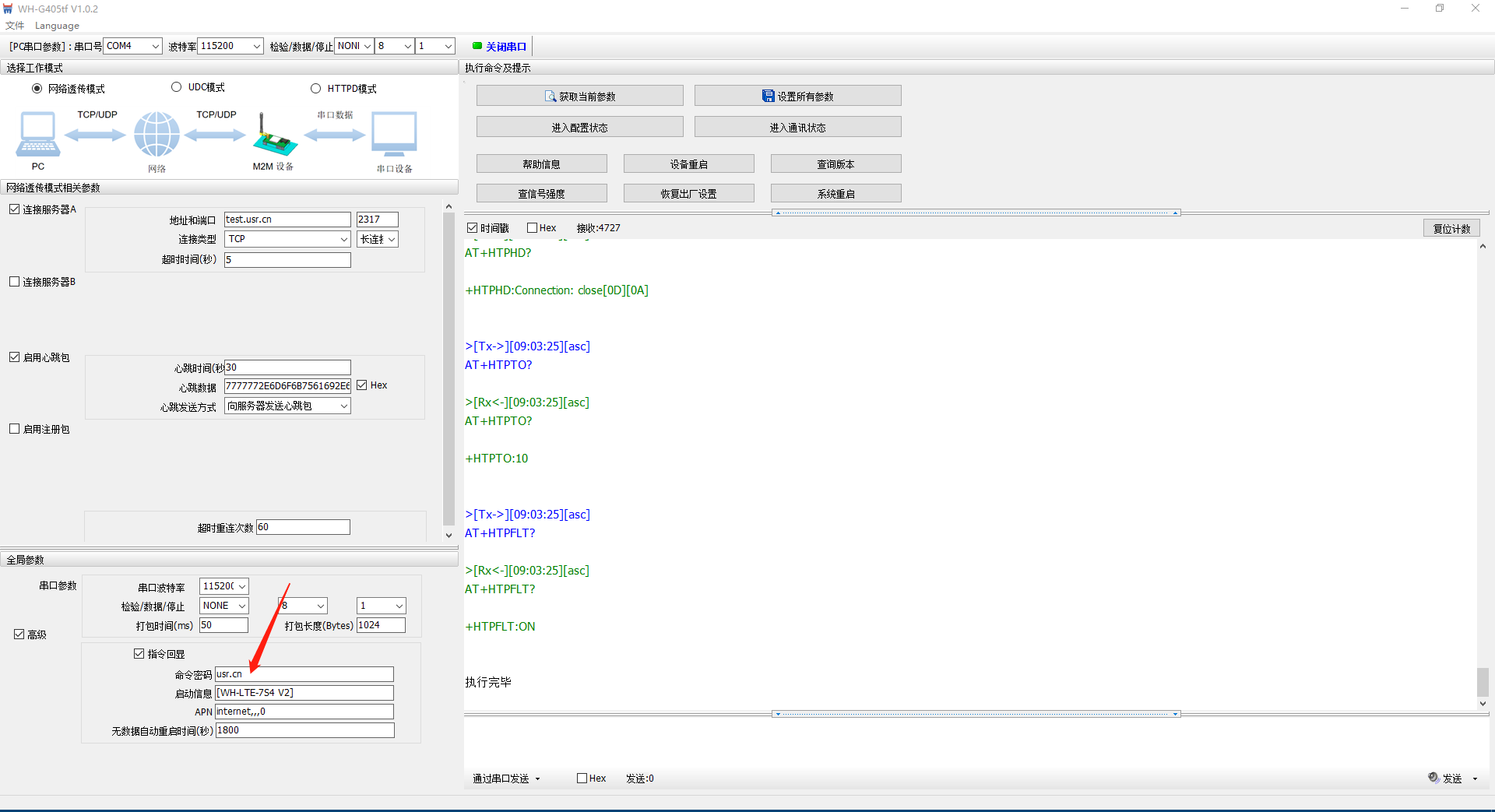

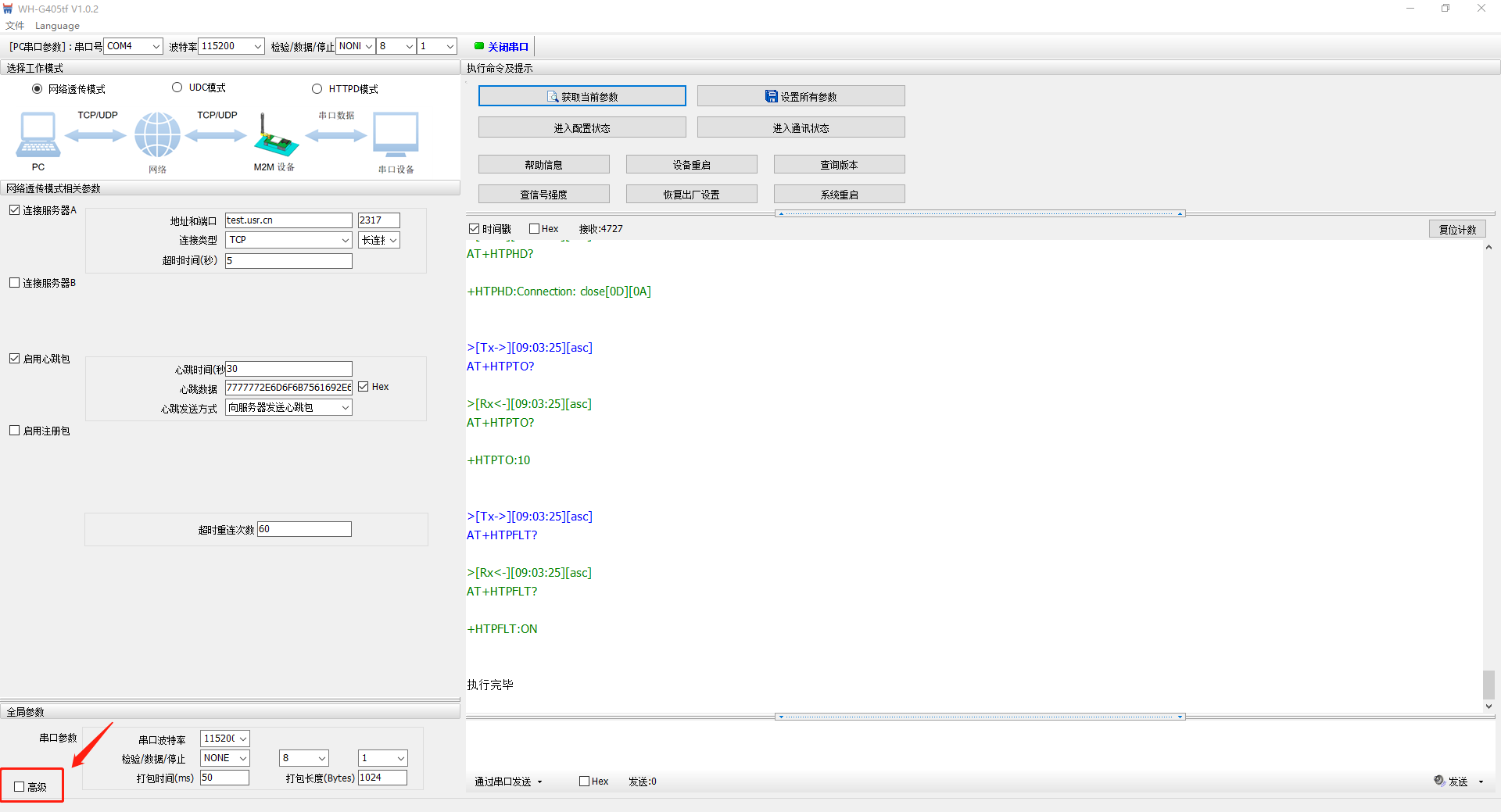

4、勾選高級，查看命令密碼

5、點擊進入通訊狀態

三、功能調試

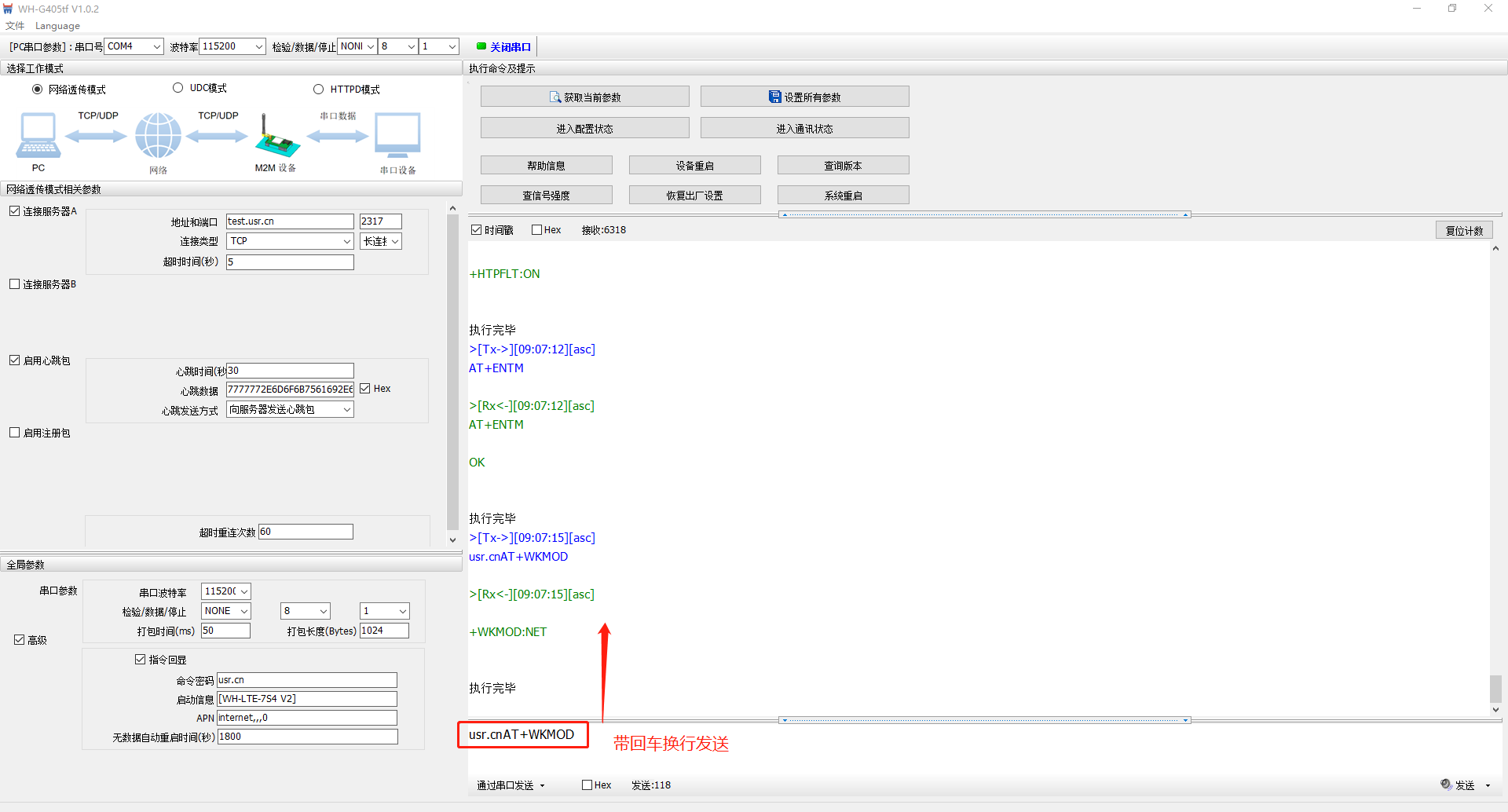

1、命令密碼usr.cnAT+WKMOD查詢工作模式

打開設置軟件串口，COM4，不用進入配置狀態，直接按照命令密碼+AT指令的格式，后面帶回車換行發送，去查詢AT指令。

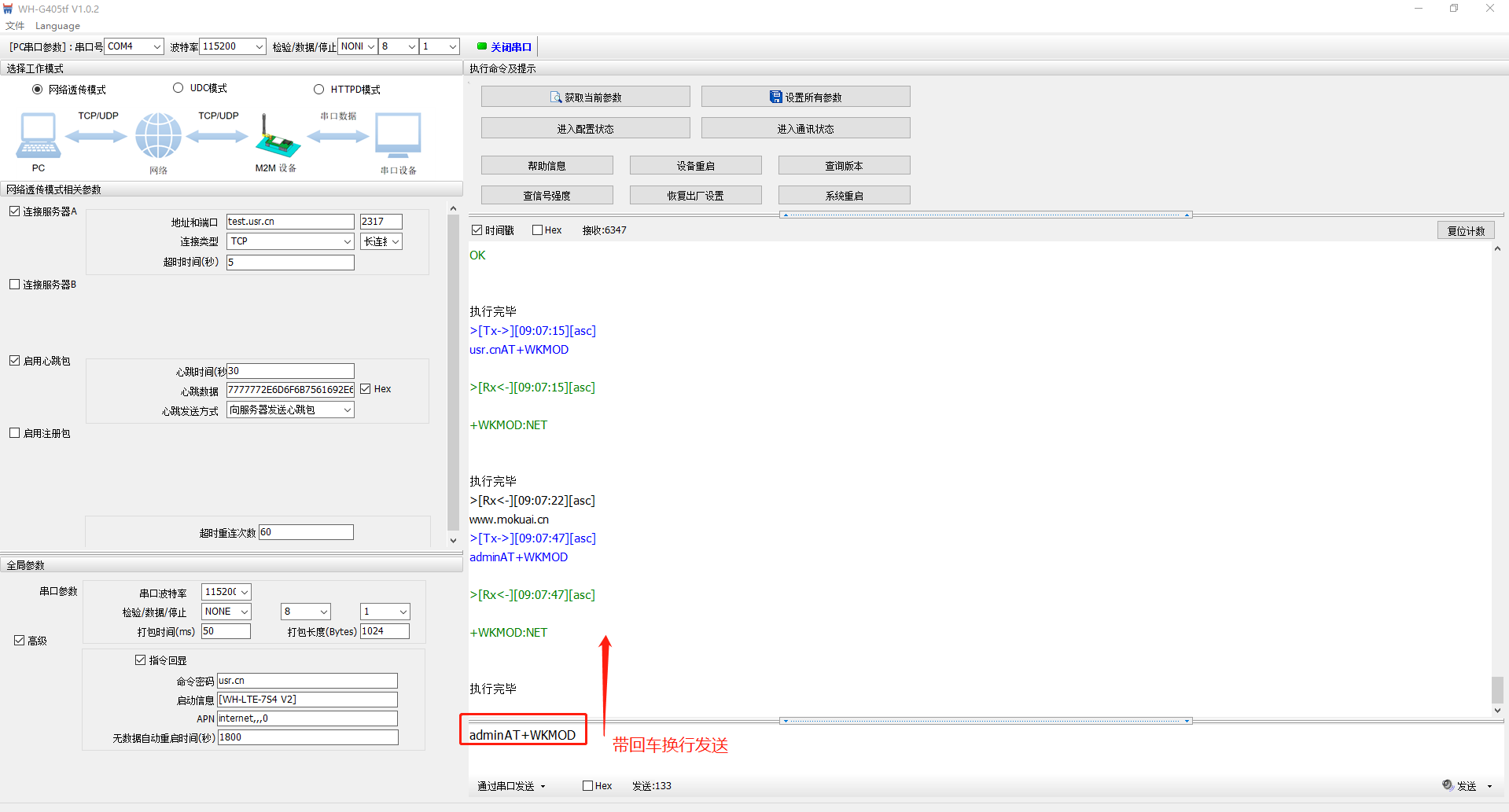

2、命令密碼adminAT+WKMOD查詢工作模式

密碼字默認 usr.cn，兼容 admin。

打開設置軟件串口，COM4，不用進入配置狀態，直接按照命令密碼+AT指令的格式，后面帶回車換行發送，去查詢AT指令。

編寫人：金志方 編寫日期：2024-03-21

審核人：金志方 審核日期：2024-03-21

訂正版本：V1.0 訂正內容：初稿
