USR-DR154 連接有人云組態顯示

本測試以USR-DR154設備為例默認設置連接電腦測試通信

一、資料下載

1、DR15x說明書：http://www.ciyusy.cn/Download/1051.html

2、DR15x規格書：http://www.ciyusy.cn/Download/1052.html

3、DR15x設置軟件：http://www.ciyusy.cn/Download/1050.html

4、串口調試助手：http://www.ciyusy.cn/Download/27.html

二、準備工作

1、USR-DR154產品  數量1個

2、電源適配器 12V 數量1個

3、485轉USB調試線   數量1根

4、電腦 數量1臺

三、連接框圖

終端串口設備--DR154--有人云平臺

說明：本案例中，串口設備用電腦端的modbus slave軟件模擬來測試

四、有人云端設置參數

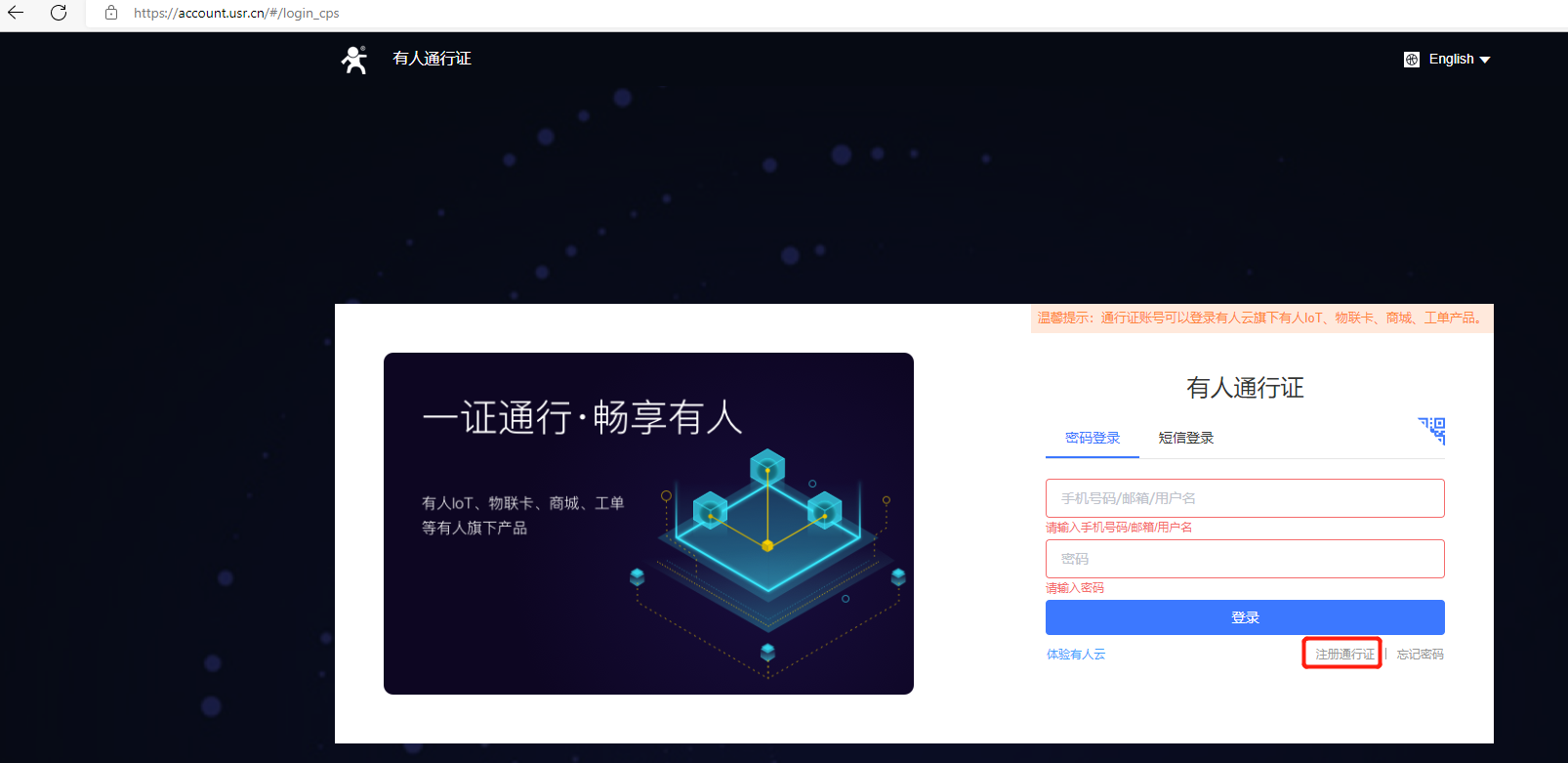

1、登錄有人云平臺:https://account.usr.cn/#/login_cps（如果沒有賬號先申請通行證）

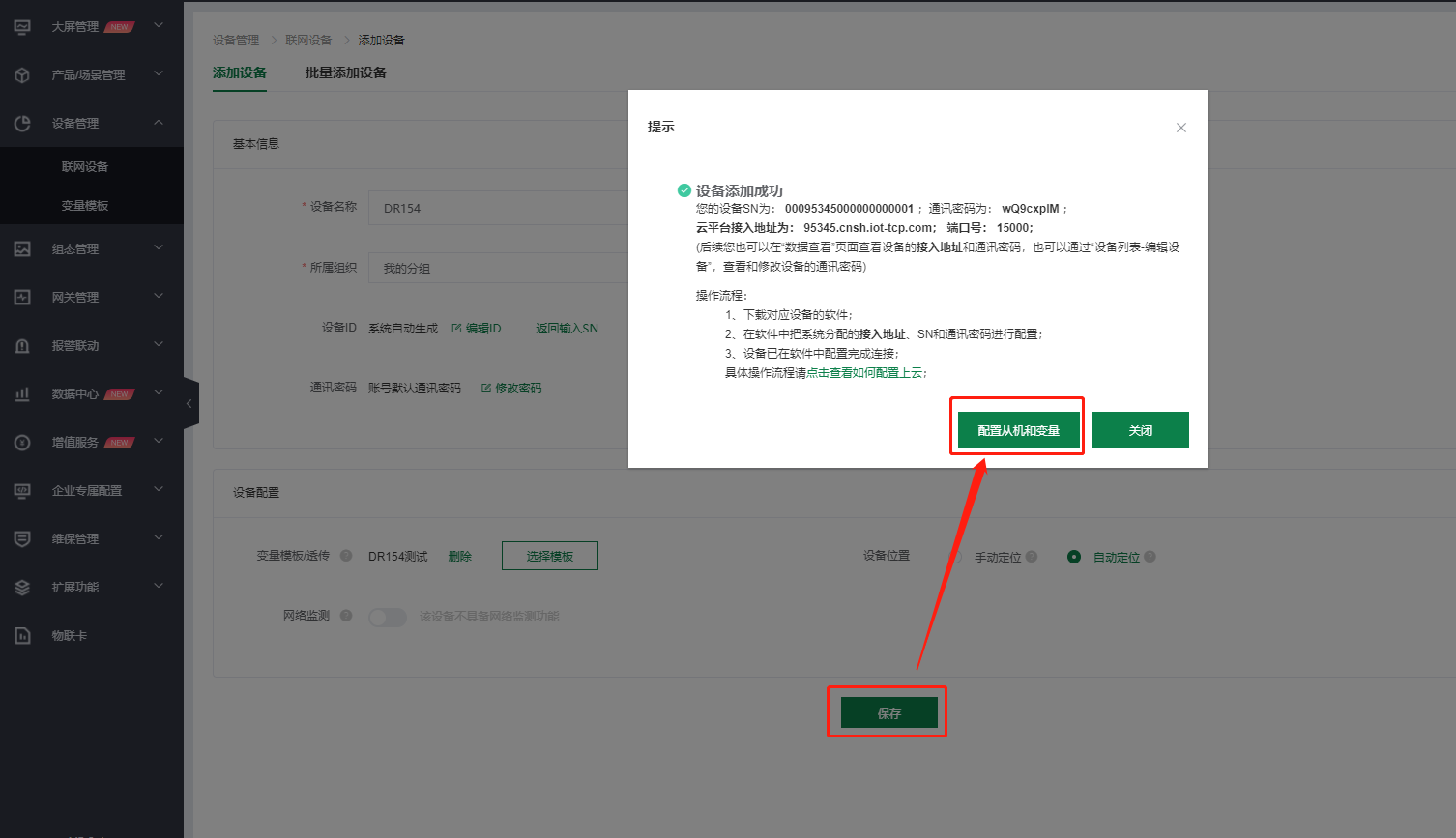

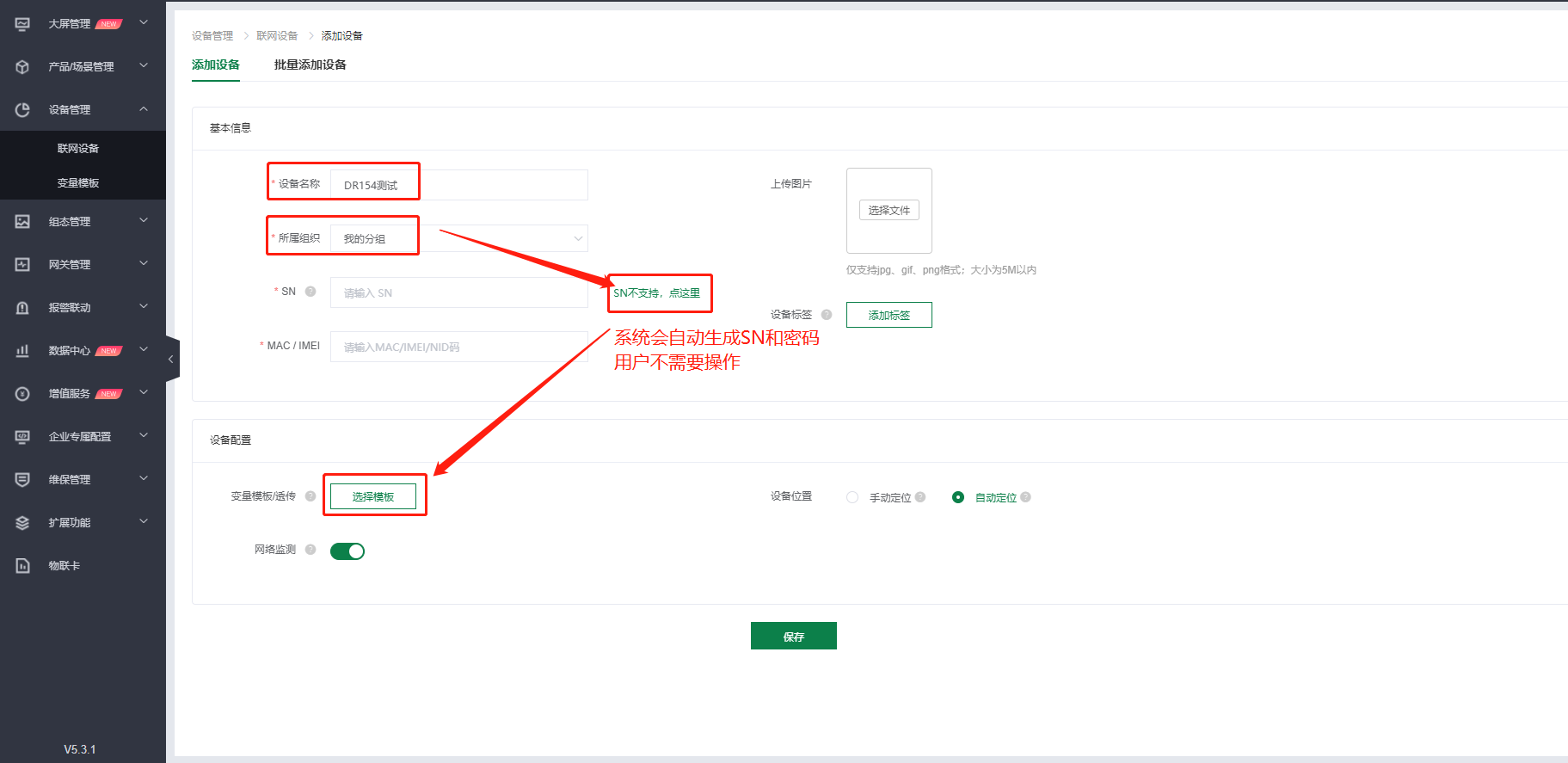

2、添加設備

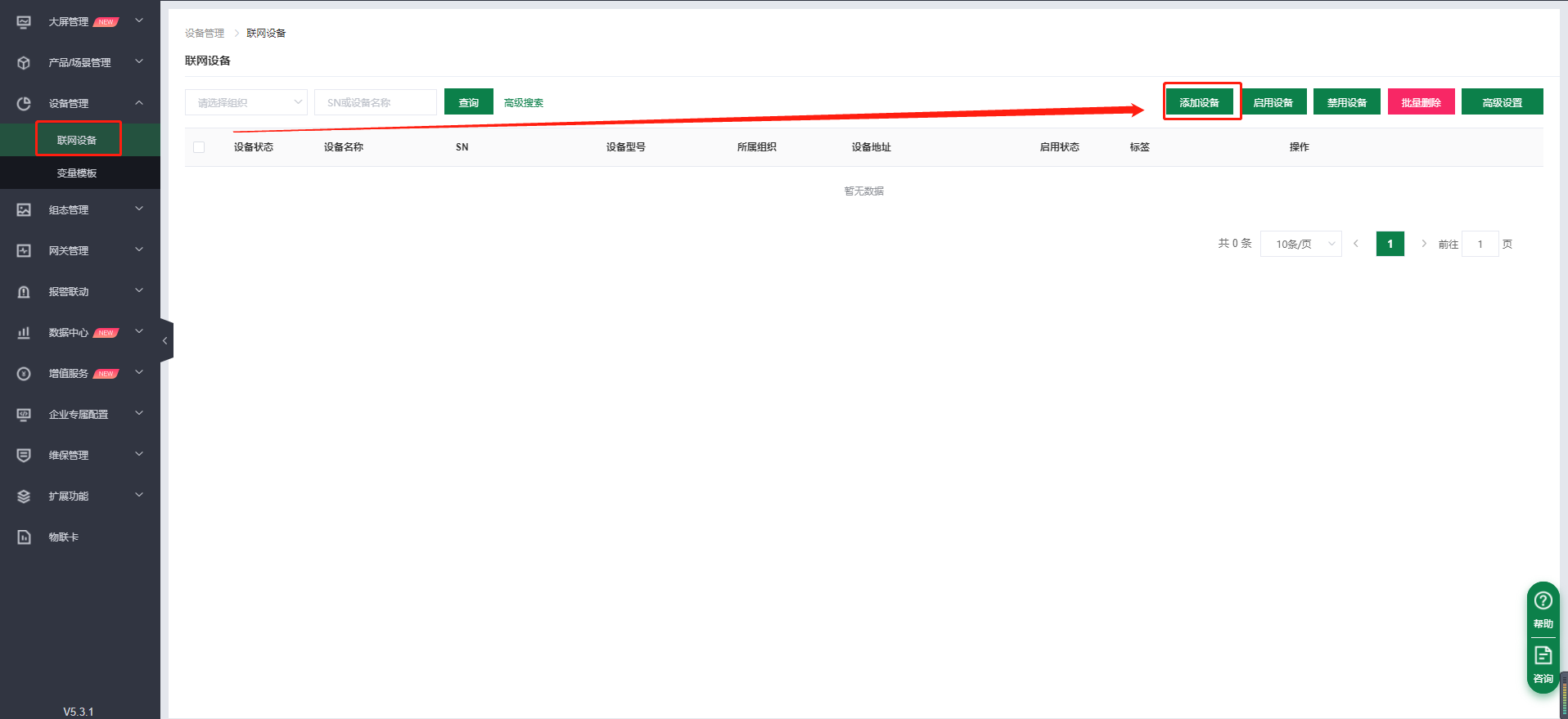

云平臺添加設備，在設備管理---聯網設備--添加設備，SN和MAC/IMEI可以點擊SN不支持，系統自動生成，不需要客戶自己設置，通訊密碼可以自定義8位密碼

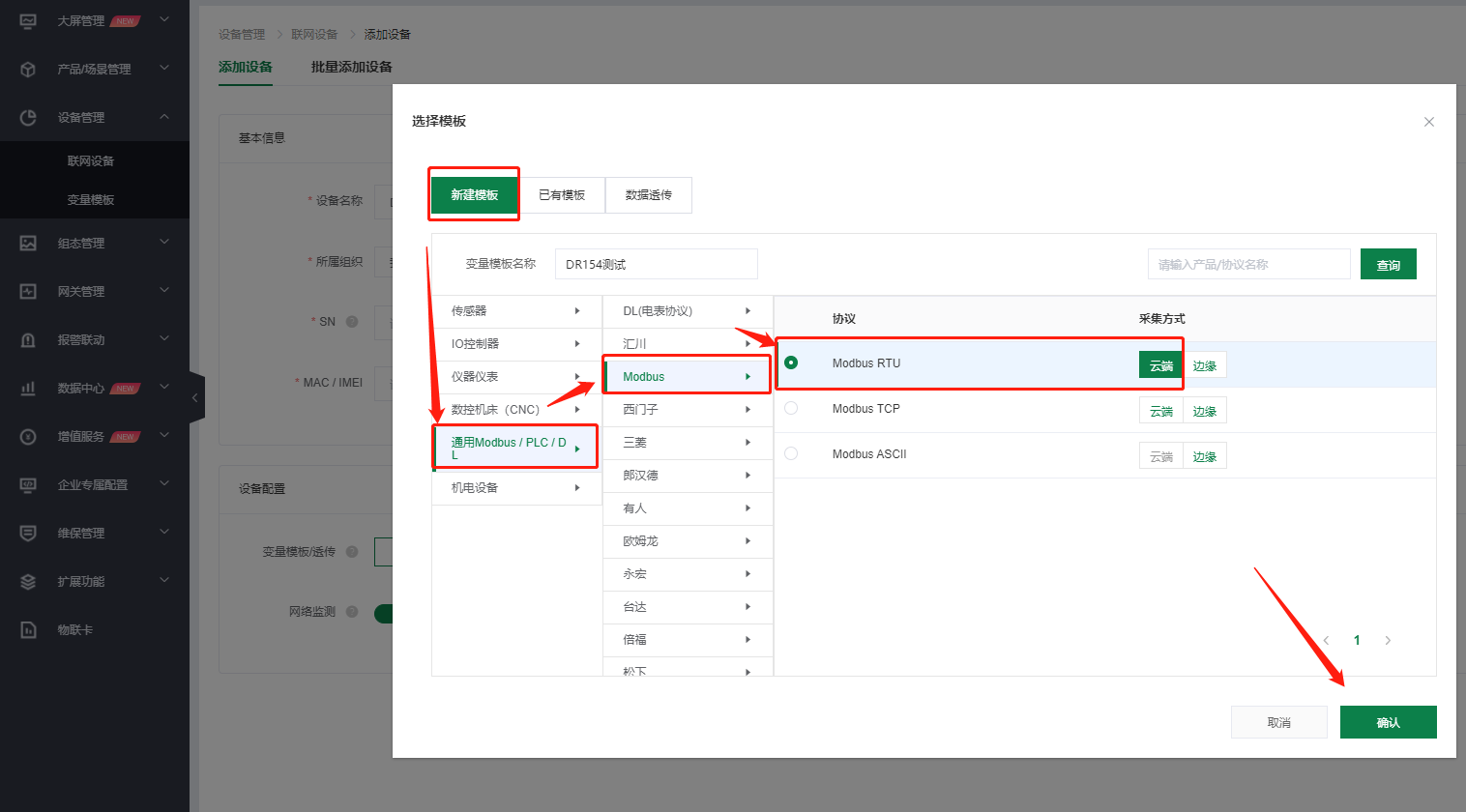

3、新建模板

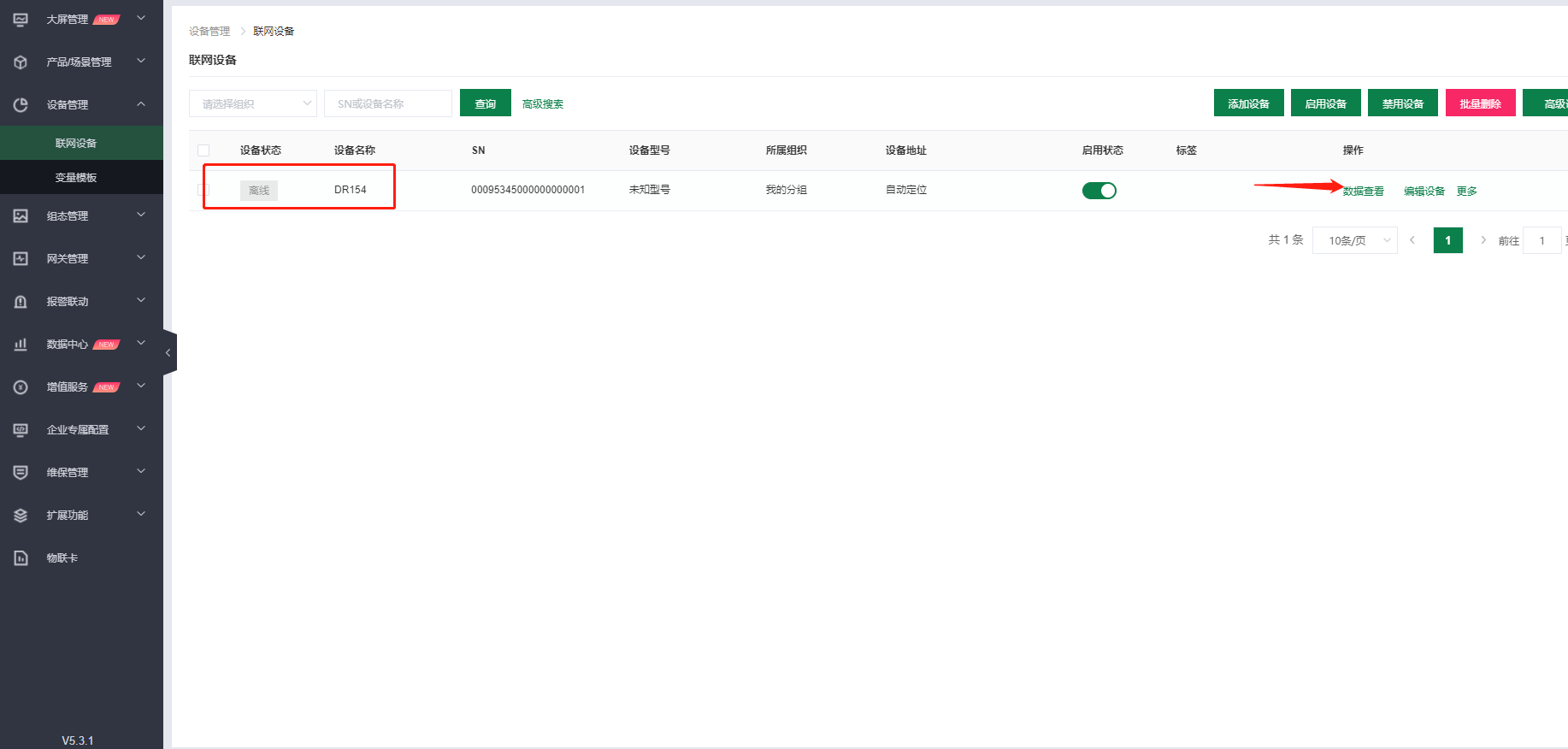

4、添加設備成功

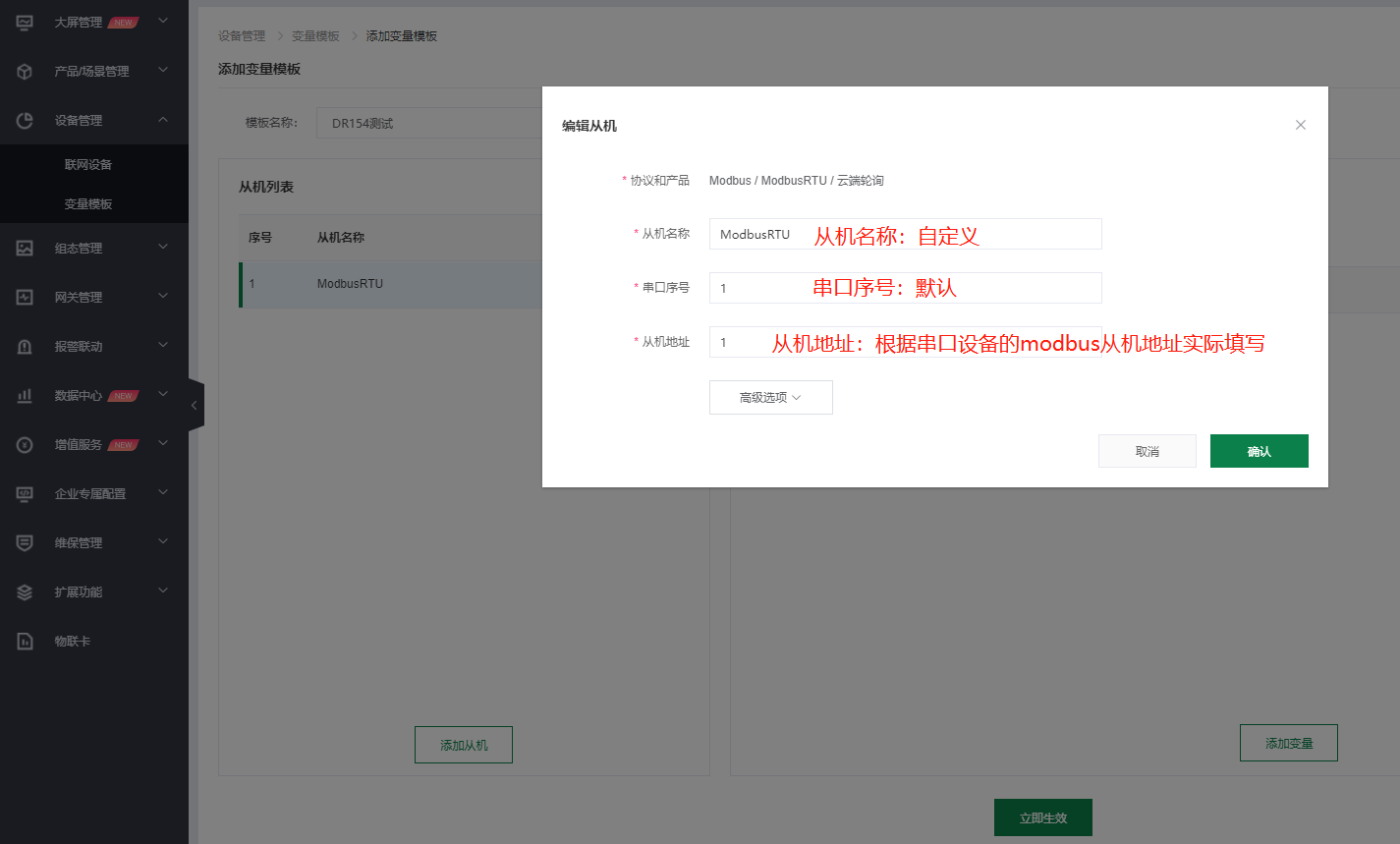

5、編輯從機

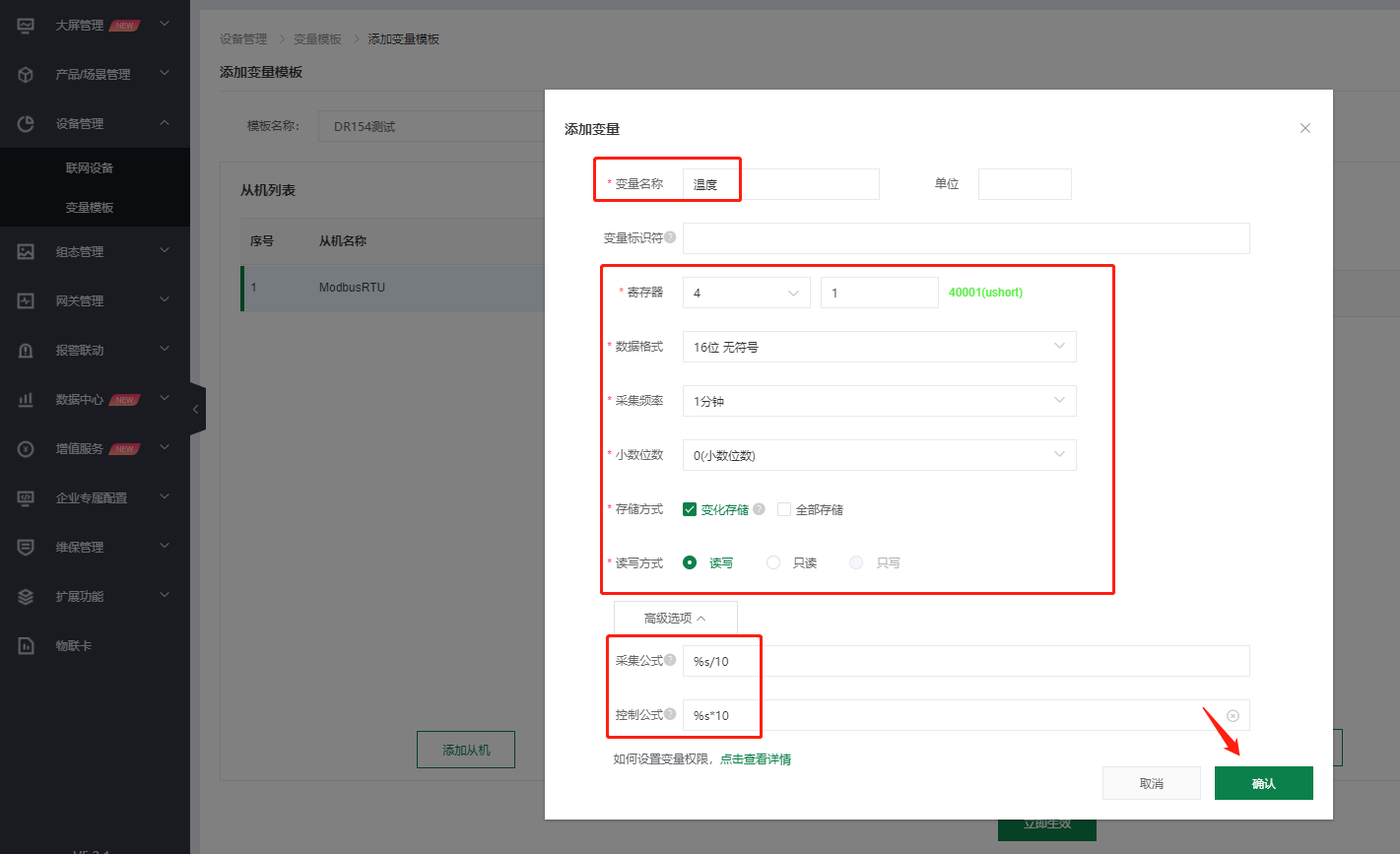

6、添加變量

變量名稱：“溫度”，單位：自定義。

變量標識符不用填。

寄存器：第一個空選擇“4”，第二個空填“1”。

數據格式：16 無符號

小數點位數：0（小數位數）

存儲方式：變化存儲（自定義選擇）

讀寫方式：讀寫

高級選項 > 采集公式：%s/10

高級選項 > 控制公式：%s*10

注意：如果實際使用情況，不需要公式的話，可以不添加公式

寄存器地址計算方法：

  寄存器的填寫(需要知道終端設備的功能碼寄存器的起始地址，不清楚的需要聯系終端設備的廠家)

  功能碼03H或06H，起始地址0000H，則填：40001;

  功能碼04H，起始地址000AH，則填：30011;

  功能碼01H或05H，起始地址0002H，則填：00003;

  功能碼02H，起始地址0003H，則填：10004。

  格式為 功能碼+寄存器地址(需要16進制轉為10進制)+1

  與組態軟件的寄存器寫法相同，填十進制寄存器地址，寄存器為起始地址+1。

  如：

功能碼03H或06H，起始地址0000H，則填：40001;

以這個為例，操作為只讀就是功能碼為03則就是4，寄存器地址16進制轉換為10進制就是0000，然后+1;所以組態地址就是40001;

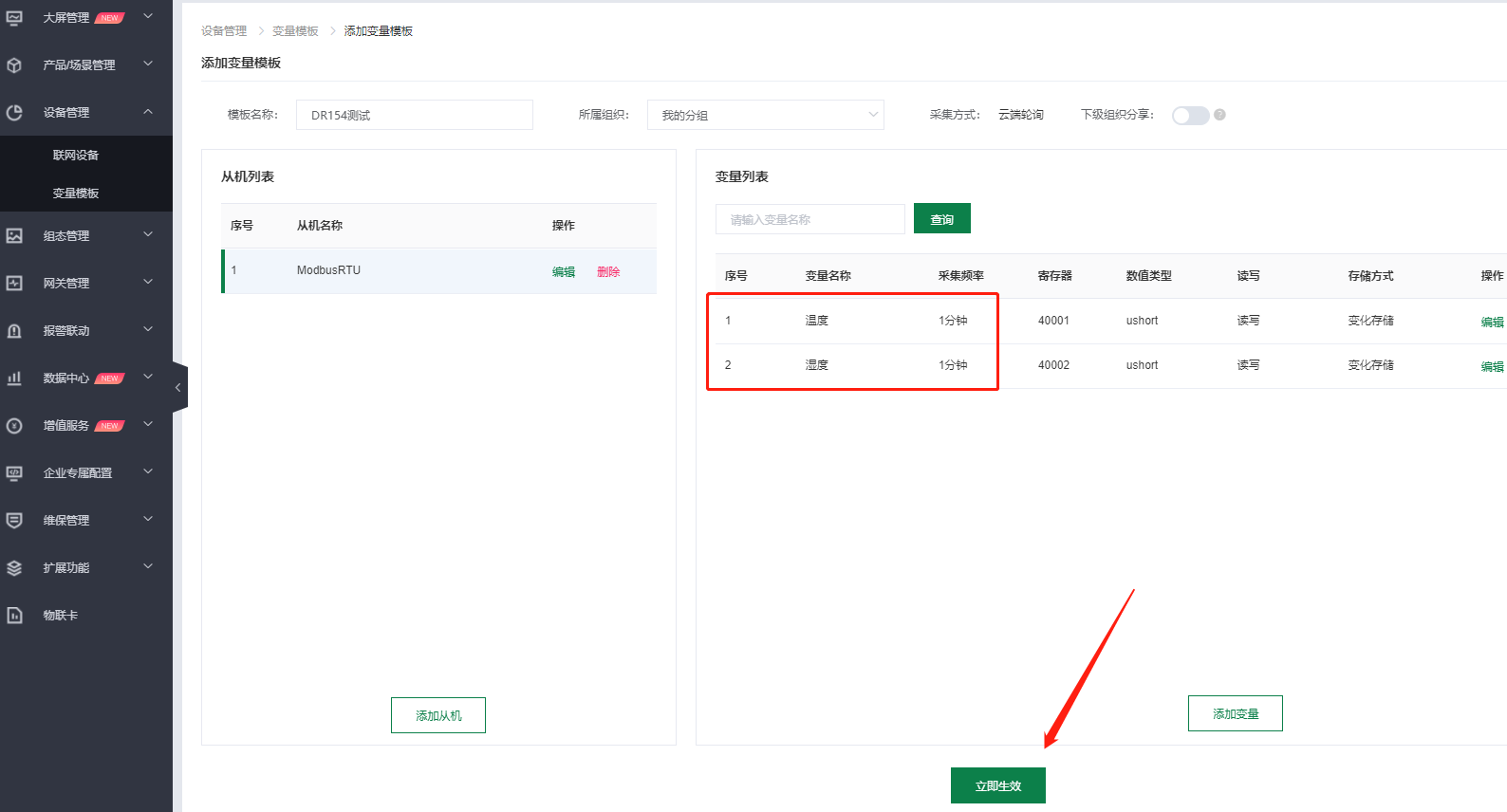

7、以相同方式再添加一個名稱為濕度的變量，保存

8、云端設置完成

五、配置USR-DR154的參數

串口配置/藍牙配置兩種方式

1、硬件連接：

DR154通過USB轉232或者USB轉485串口線接到電腦上，接上4G天線；

如果用外置卡的話，要安裝上sim卡，使用內置卡可以設置上電NET指示燈亮代表已駐網-聯網正常

設備上電后信號燈不亮可參考七章節附件一排查

2、參數設置

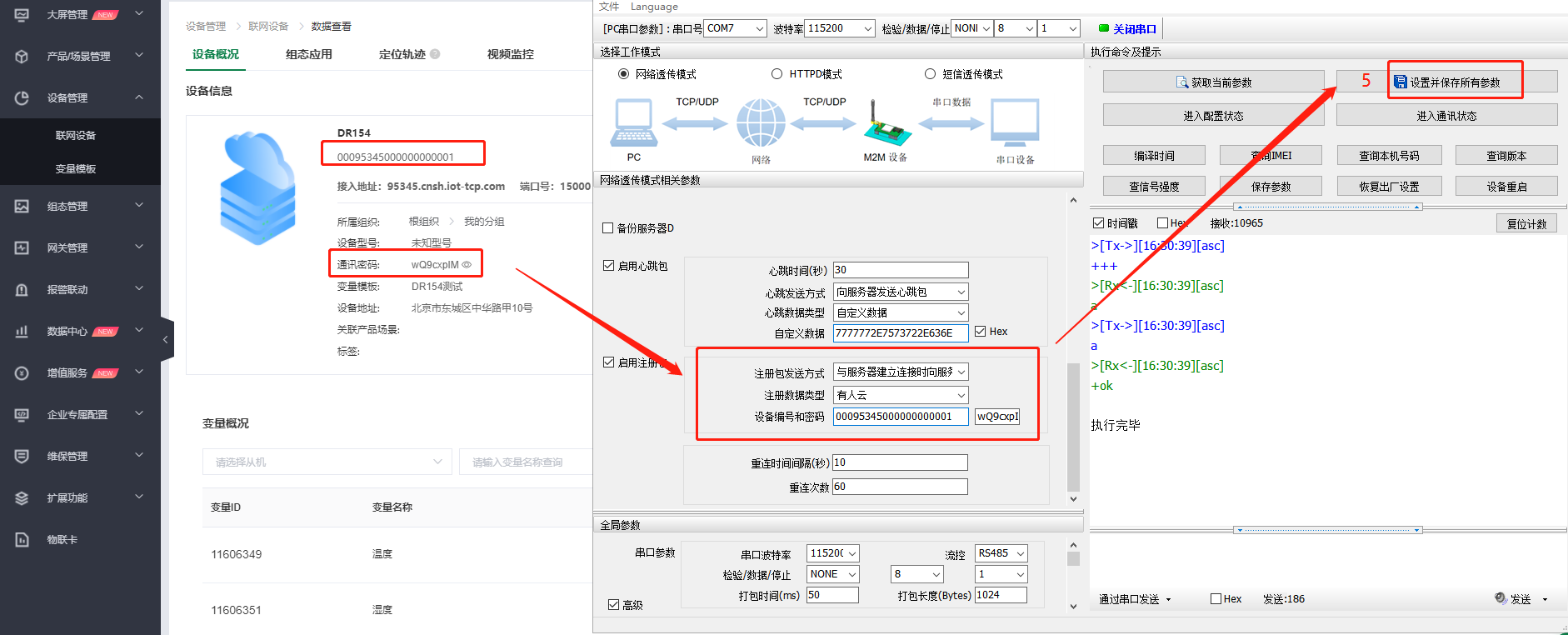

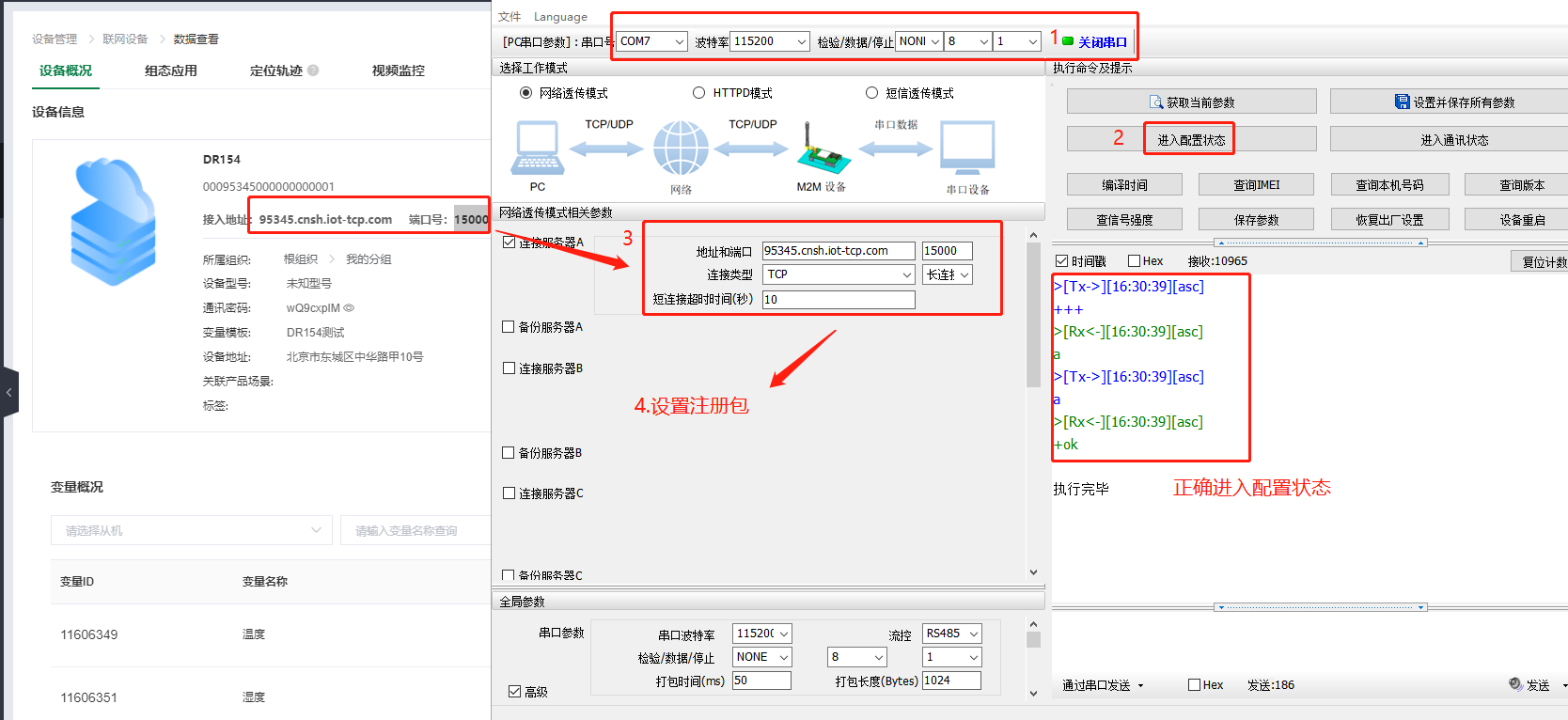

打開設置軟件--選擇串口參數（115200,N,8,1）--進入配置狀態--地址和端口--啟用注冊包（有人云）--設置編號和密碼--設置并保存參數--等待設備重啟--有人云平臺在線

啟用注冊包：與服務器建立連接時向服務器發送一次

注冊數據類型：有人云

設備編號和密碼：查看方法見下面圖片

串口打開進不去配置狀態可參考七章節附件二排查

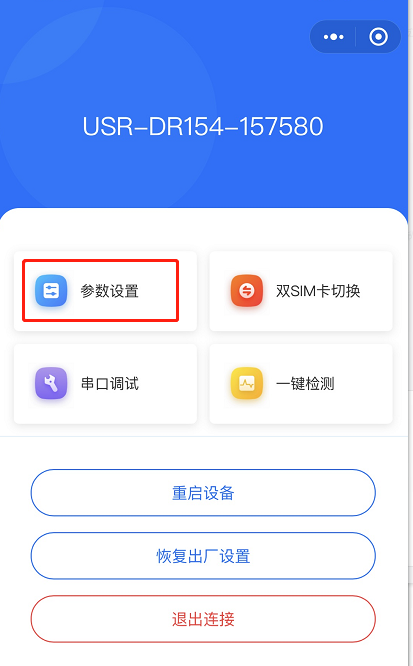

藍牙配置方法：

a.手機微信掃描DR154上的二維碼（靠近指示燈的那個），選擇對應的（IMEI后6位）；進入以后密碼為：usr_cn

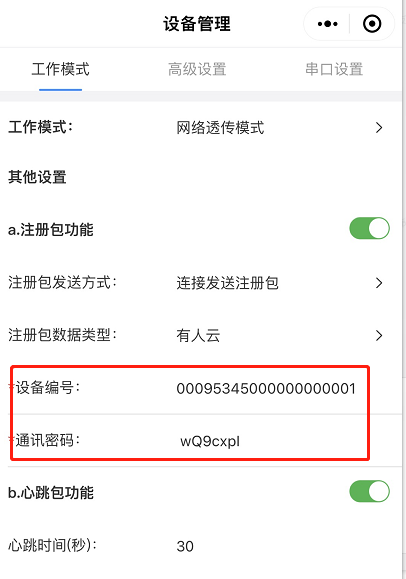

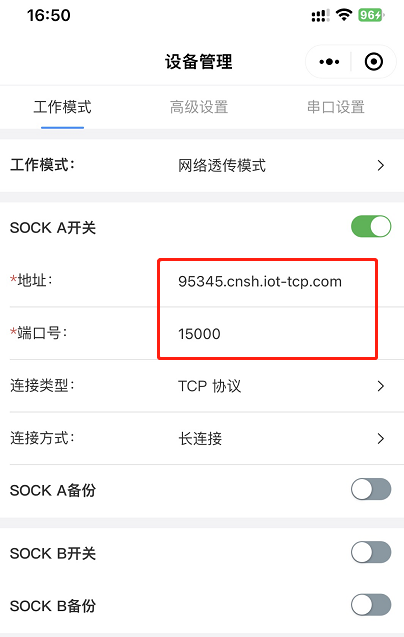

b.選擇參數設置，可以在設置界面修改服務器地址和端口號，以及啟用注冊包功能，選擇注冊胞參數，具體的參數參考上面的參數；

c.修改完成后，點擊設置，會收到設置成功的提示，并點擊確定。

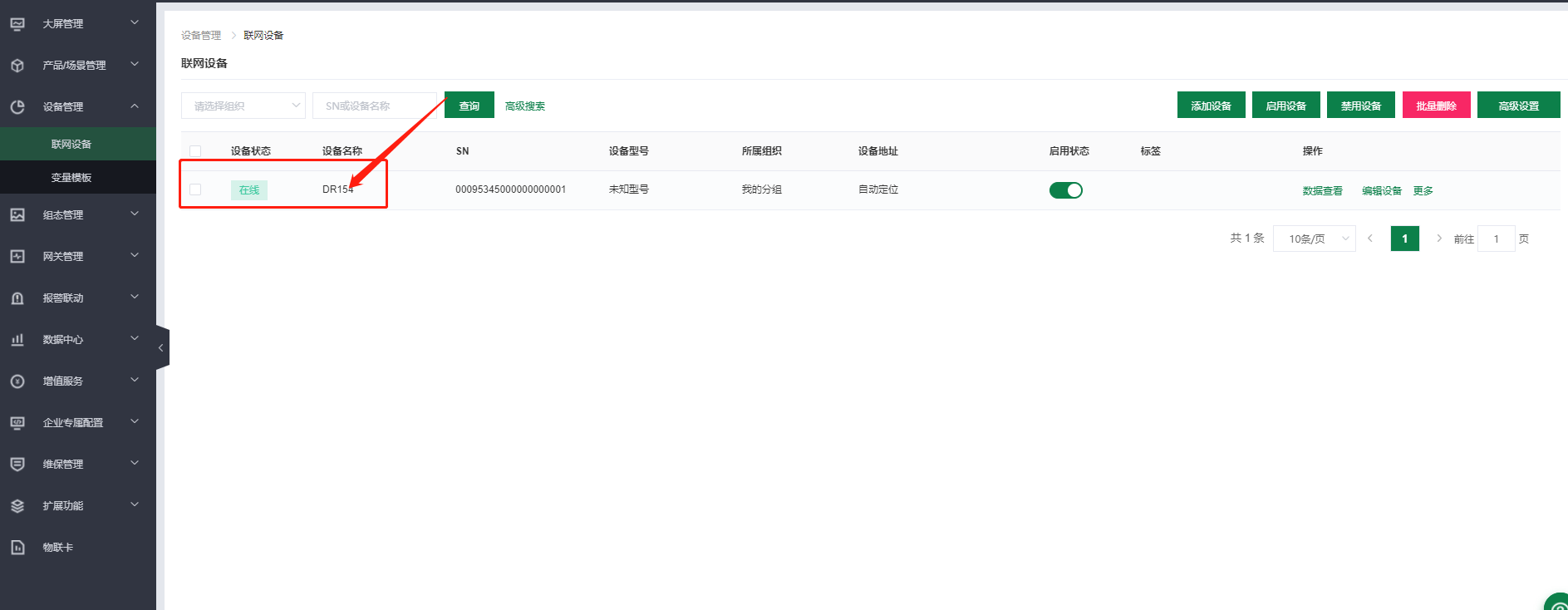

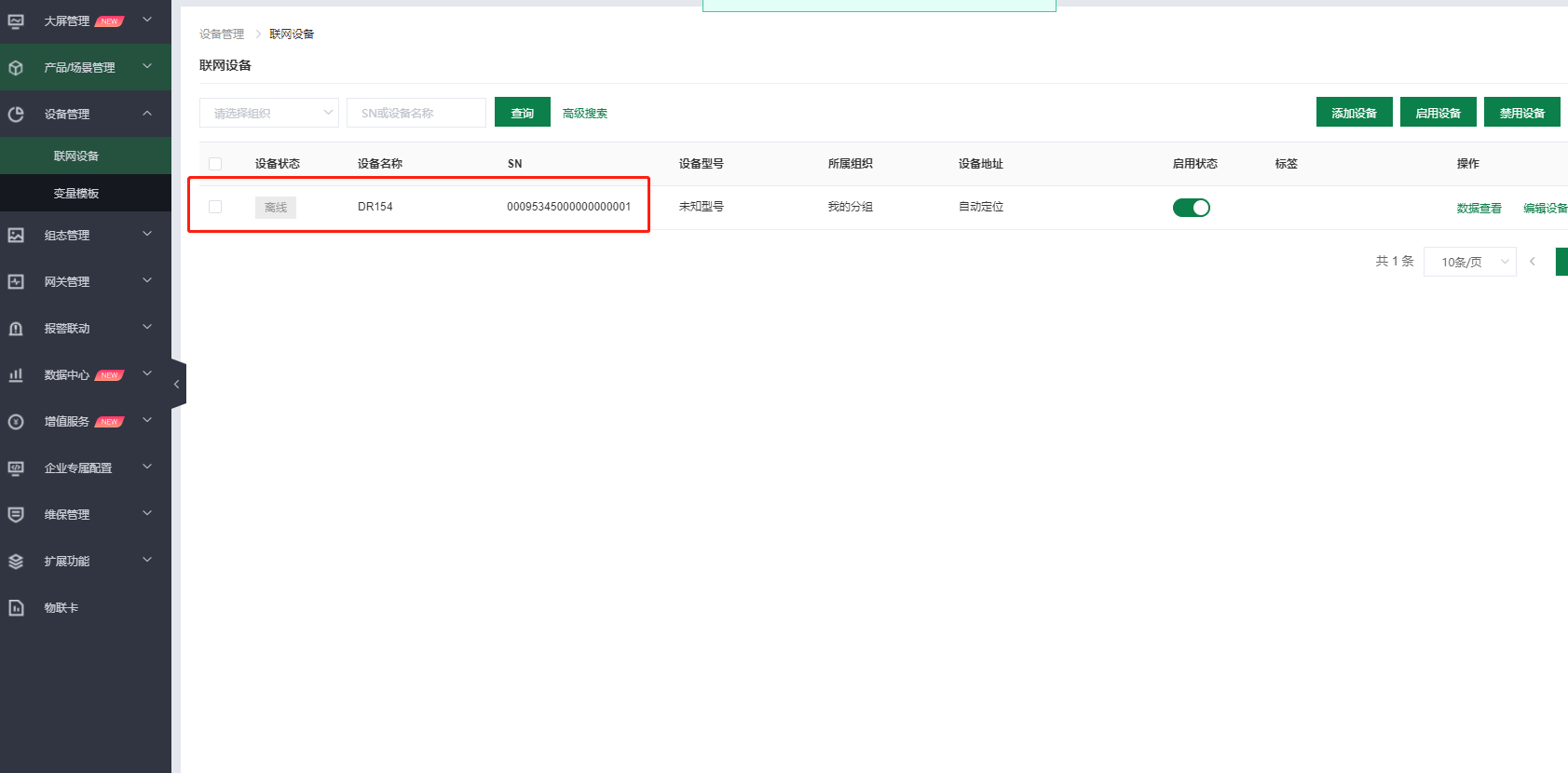

3、云平臺上線

參數填寫后在平臺離線可參考七章節附件三排查

六、數據測試

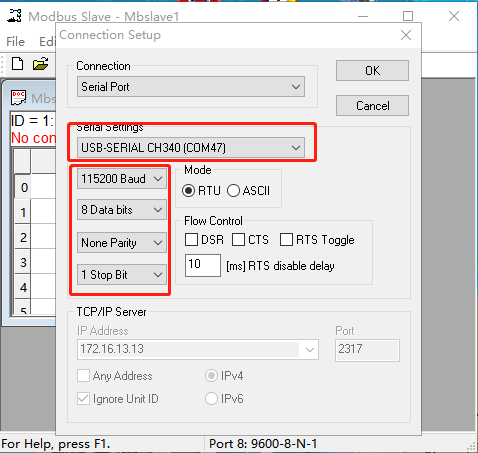

1、打開modbus slave軟件，選擇串口以及設置串口參數

串口參數： 跟USR-DR154的串口參數保持一致

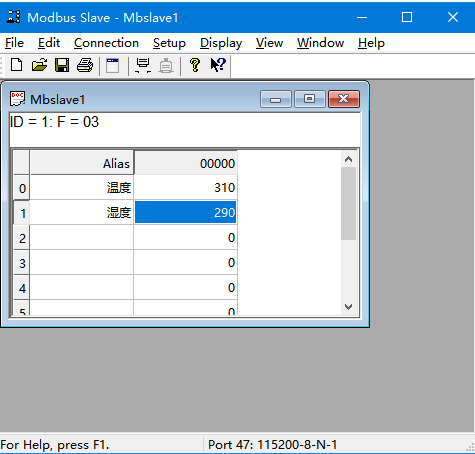

2、設置溫度濕度參數

3、點擊設備名稱

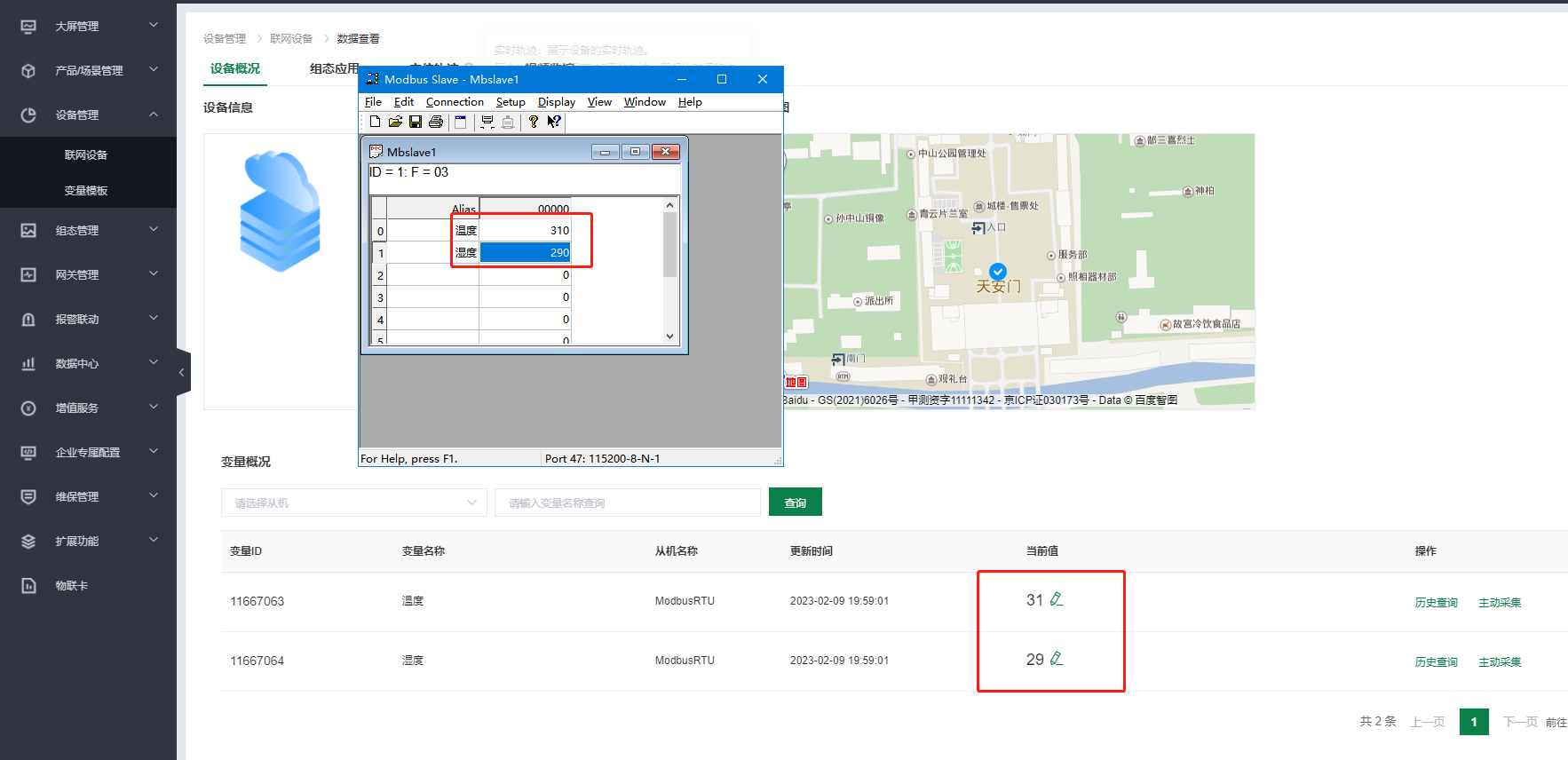

4、數據查看：

在添加變量的時候，添加了除以10的公式，所以云平臺的實際顯示值是modbus slave中的1/10；

如果云平臺不想顯示運算后的數值，則添加變量的時候，不要添加公式即可。

云端變量點位無數據變化、更新可參考七章節附件四排查

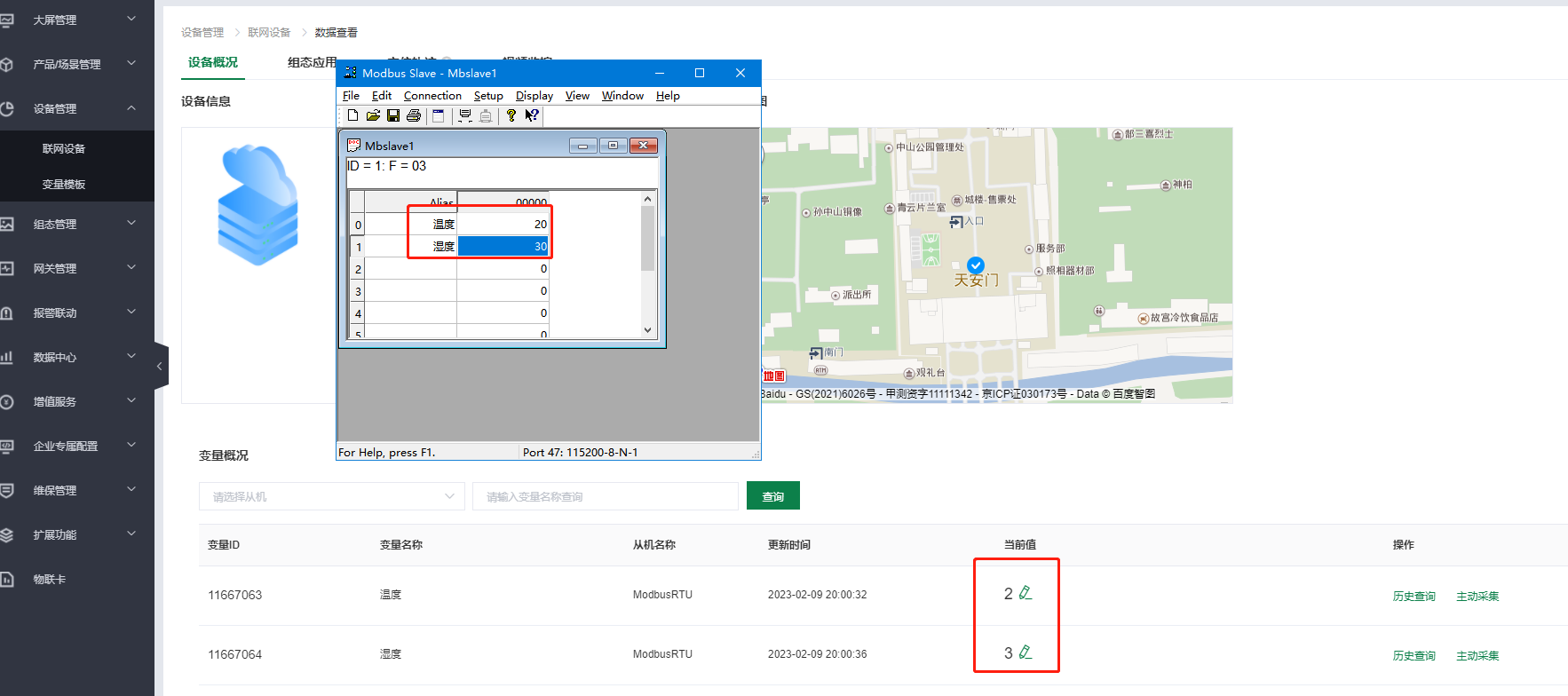

5、有人云平臺寫入數據：寫入的數值是3，但是我們添加變量的時候，控制公式是%s*10，所以軟件上展示的是30；但是有人云平臺在按照周期讀取數據，按照采集公式%s/10，那有人云平臺又展示為3了

六、常見問題解決辦法

附件1

   DR154、DR152、DR150設備上電信號指示燈不亮怎么辦？

答：

   一定要連接4G天線！?。?/p>

   使用外置卡設備

1、查看卡托插卡方向

2、確認使用的是普通手機卡還是物聯卡？手機卡是否存在停機無流量狀態，物聯卡有沒有在其他聯網設備內使用過，是否有機卡綁定機制，可以將手機卡放置手機測試上網狀態正常后放置設備內。物聯卡如果機卡綁卡可以聯系出卡商做處理

   使用設備內置卡

1、設備上電內置卡會自動激活，如果沒激活可以聯系我司技術提供卡號做手動激活

2、可以在使用收貨手機卡注冊登入物聯卡平臺查看內置卡流量使用情況，流量不足可以購買加油包或者變更套餐

3、可以進入配置狀態發送AT+SIMSWITCH=0,1鎖定內置卡

4、是否使用我司出貨配帶電源是匹配，檢查供電電壓是否正常

以上步驟排查完設備信號指示燈仍然不亮聯系我司技術返修處理。

附件2

   DR154、DR152、DR150設備串口進不去配置狀態怎么辦？

答：

1、DR154是RS485接口，DR152是RS232接口，DR150是TTL接口使用RS232調試線TX RX交叉接GND直連，使用485轉USB調試線A接A，B接B，TTL注意電平匹配，確認線序是否連接正確

2、在設備管理器--端口查看是否生成COM口，電腦有沒有串口驅動，若出現感嘆號，需要您自行下載驅動大師，或者是驅動精靈進行修復

3、DR154、DR152、DR150串口參數要和串口調試助手打開串口參數一致,包括波特率、數據位、停止位、校驗位

4、點擊進入配置狀態返回+++ a a+ok是正確進入配置狀態

以上步驟排查完設備串口仍然無法通信聯系我司技術返修處理。

附件3

  DR154、DR152、DR150設備在設置軟件進行參數設置后平臺不上線怎么辦？

答：

1、首先確認設備信號指示燈是否亮起，如果不亮根據附件一排查

2、確認是打開串口--進入配置狀態下設置的參數，不在配置狀態下填寫的參數不生效，如無法進入配置狀態個根據附件二排查

設置完參數需要保存重啟，確認一下是否保存重啟

3、云端生成服務器域名每個賬號不一樣，確認設備填寫參數域名、端口號、注冊包位置中的設備編號、通訊密碼和云平臺生成一致，填寫過程中不要有空格。

4、使用的是物聯卡還是普通手機卡，物聯卡是否做其他服務器定向業務，導致無法鏈接有人云平臺，可更換手機卡交叉測試。

附件3

DR154、DR152、DR150設備在有人云平臺變量點位無數據變化、更新怎么辦？

答：

1、確認DR154、DR152、DR150設備和串口終端設備串口參數設置參數一致

2、確認鏈接的串口終端設備是不是標準modbusRTU協議

3、有人云平臺選擇云端采集MOBUS RTU，填寫正確的從機地址（設備號）、功能碼與設備真實寄存器起始地址對應

4、DR154設備可以并聯485轉USB監聽云端下發的問詢指令查看串口設備是否有數據回復

根據以上排查方式云端變量點位仍無數據更新可聯系我司技術協助

撰寫人：劉琰瑋
