WH-G401tf連接遠程服務器

一、說明

（1）下載設置軟件和說明書

設置軟件：http://www.ciyusy.cn/Product/305.html

說明書：http://www.ciyusy.cn/Down/WH-G401tf_V1.0.3.pdf

硬件設計手冊：http://www.ciyusy.cn/Down/WH-G401tf_hareware_V1.0.4.pdf

AT指令集：http://www.ciyusy.cn/Down/USR-Cat-1_AT_V1.0.4.pdf

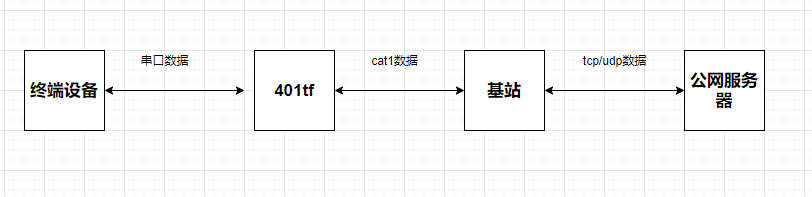

（2）數據流向

用戶的串口設備可以通過本模塊發送數據到遠程服務器，模塊也可以接收來自服務器的數據，并將信息轉發至串口設備。

二、測試步驟（配合WH-Cat1-OpenEVK-HW 底板進行測試）

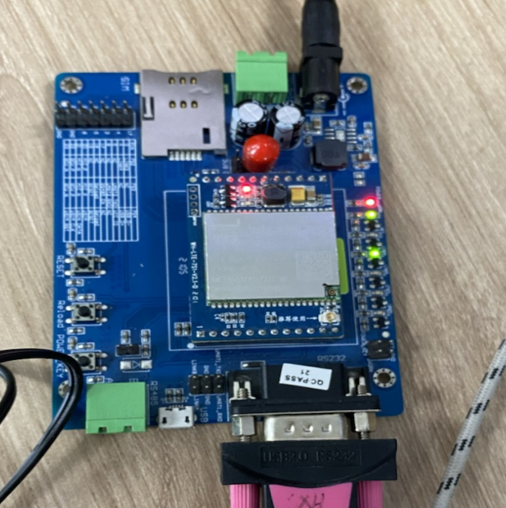

1、硬件連接：底板接SIM卡，接上天線，使用USB數據線一端連接底板，一端連接到電腦上，給底板供電。如下圖所示：

2、參數設置

  (1)打開設置軟件，選擇對應的串口號、波特率、校驗位、數據位、停止位

默認串口參數：115200 N 8 1

 注：串口號可以在電腦的“設備管理器-端口”查看

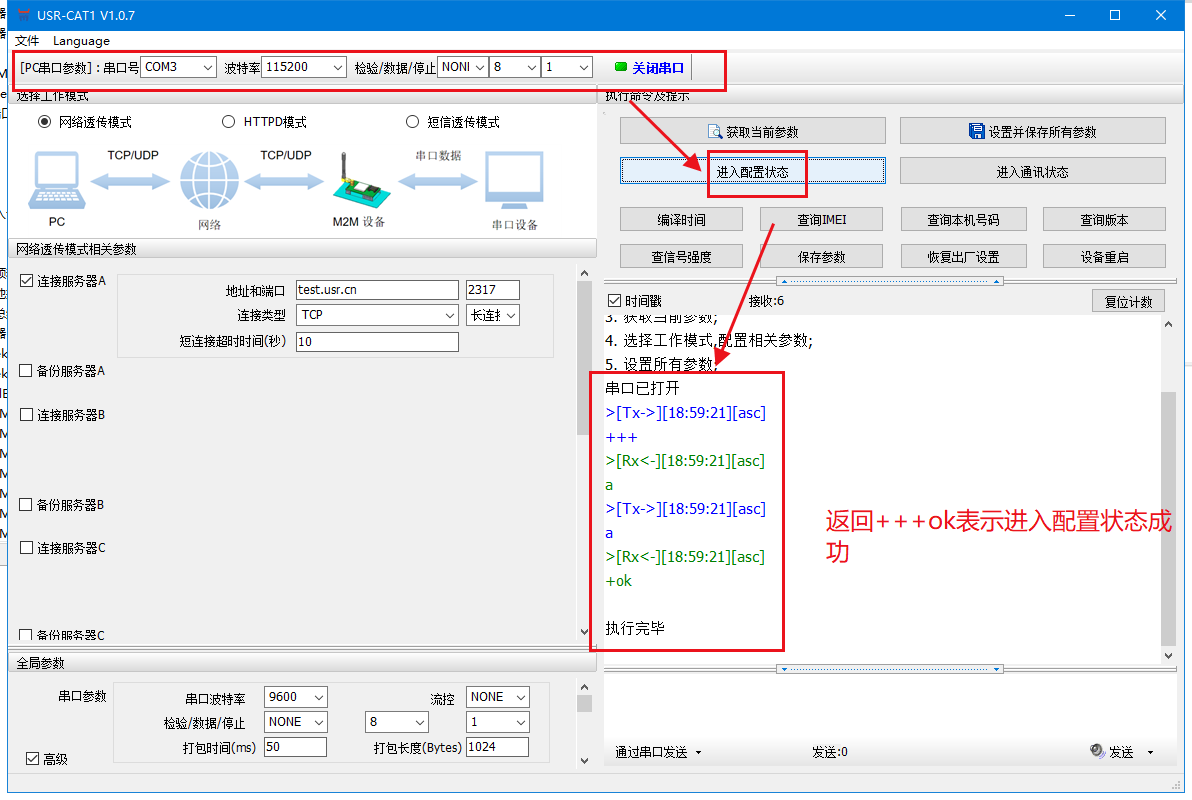

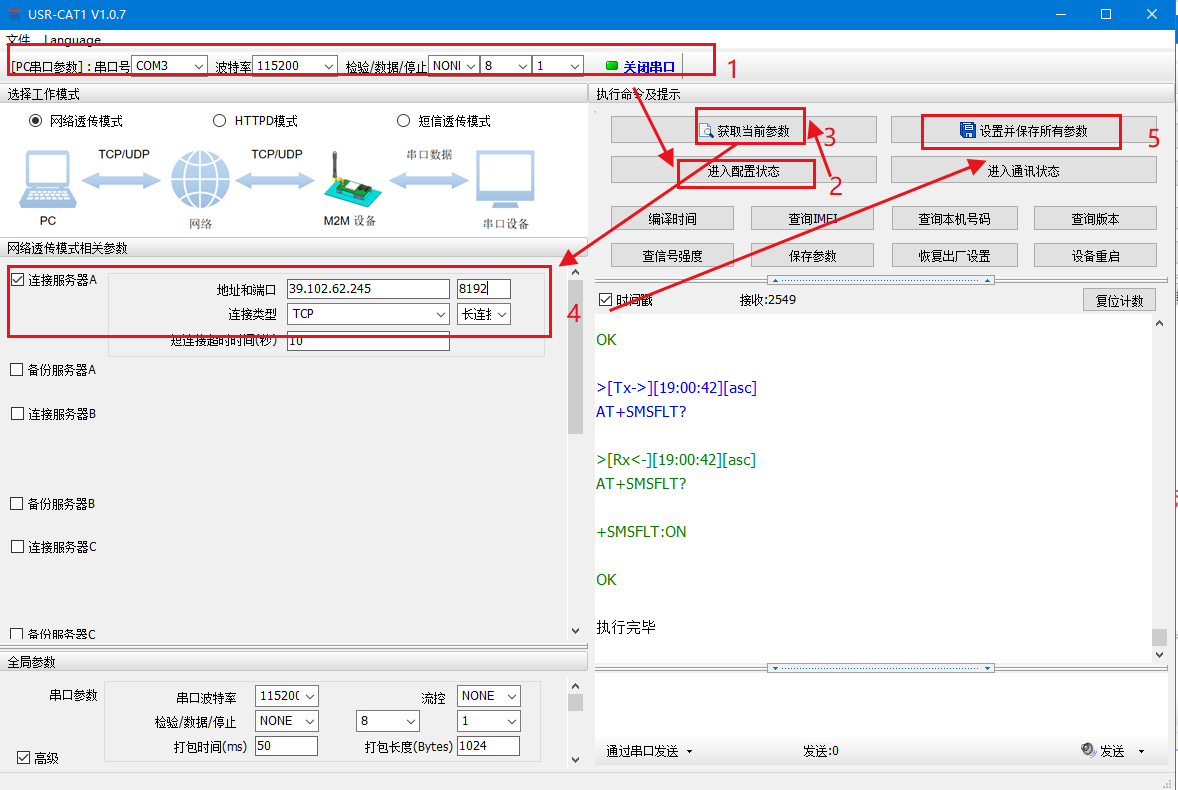

(2)打開串口——進入配置狀態——設置相關參數——設置并保存所有參數

  注：點擊進入配置狀態，如果模塊能返回+ok的字符，說明電腦和模塊連接是沒有問題的

(3)數據傳輸測試
