USR-PLCNET510連接OPC服務器

一、資料下載
1、PLCNET510設置軟件：
PLC云網關USR-PLCNET510/210設置軟件-下載中心-濟南有人物聯網技術有限公司官網
2、PLCNET510說明書：
USR-PLCNET510及510-N說明書V0.0.0.doc

二、準備工作

1、USR-PLCNET510產品  數量1個

2、電源適配器 12V 數量1個

3、網線 1根 或4G 可上網SIM卡一張

4、電腦 數量1臺

6、4G和WIFI天線 1根

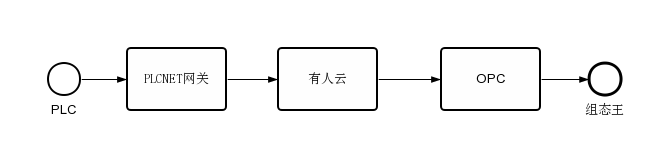

三、連接框圖

連接設置：

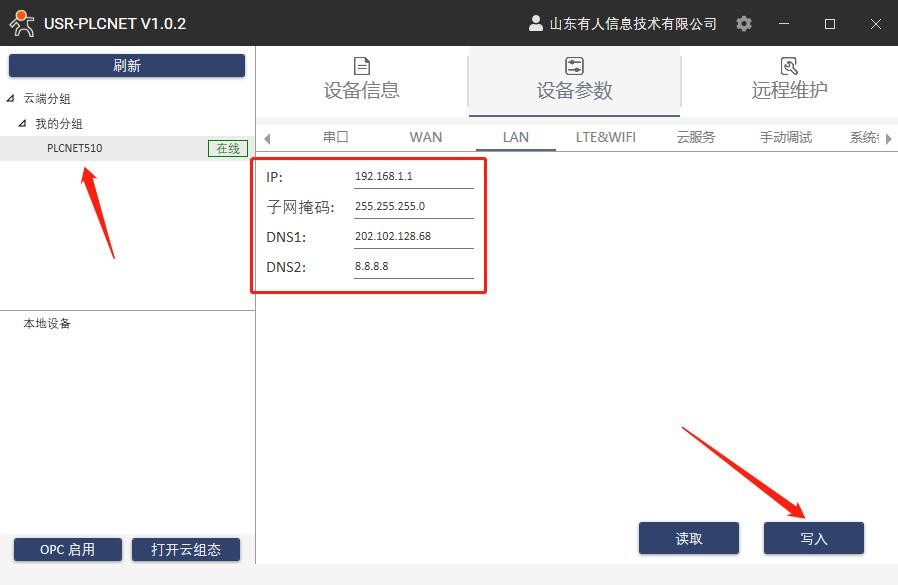

將準備好的SIM卡插入設備，接入4G天線和WiFi天線，PLC云網關PLCNET510的LAN口通過網線直連PLC的網口，注意PLCNET510的LAN口IP和PLC的網口IP設置為同一網段，使用電源適配器給設備上電。

四、操作步驟

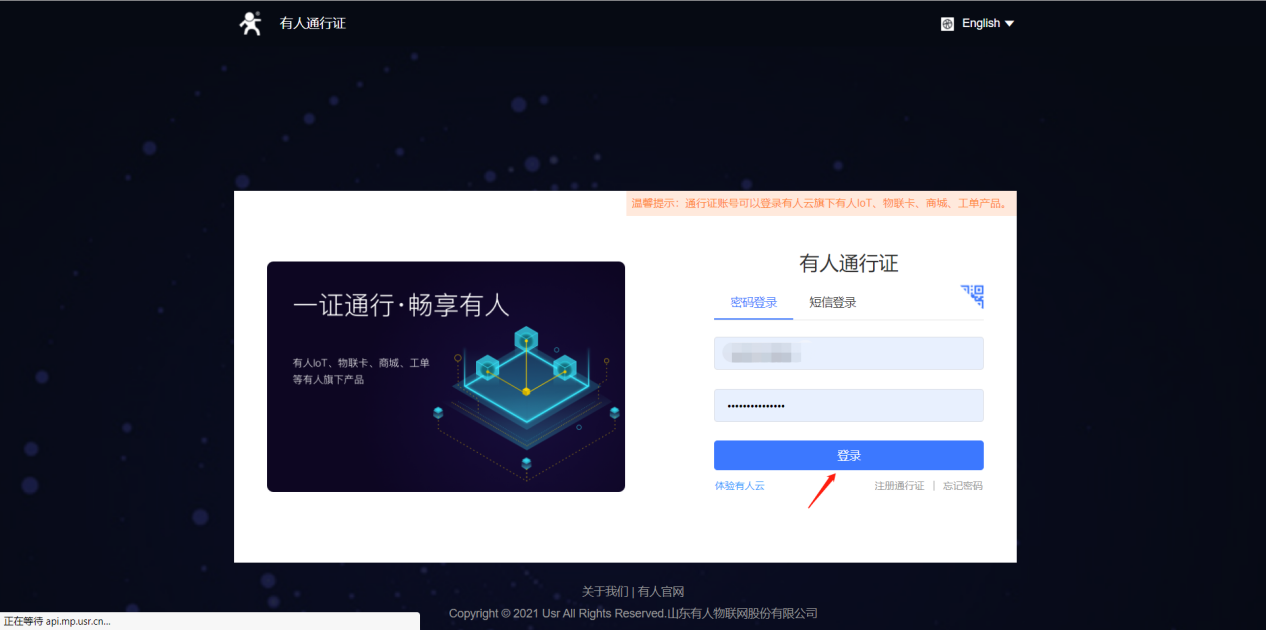

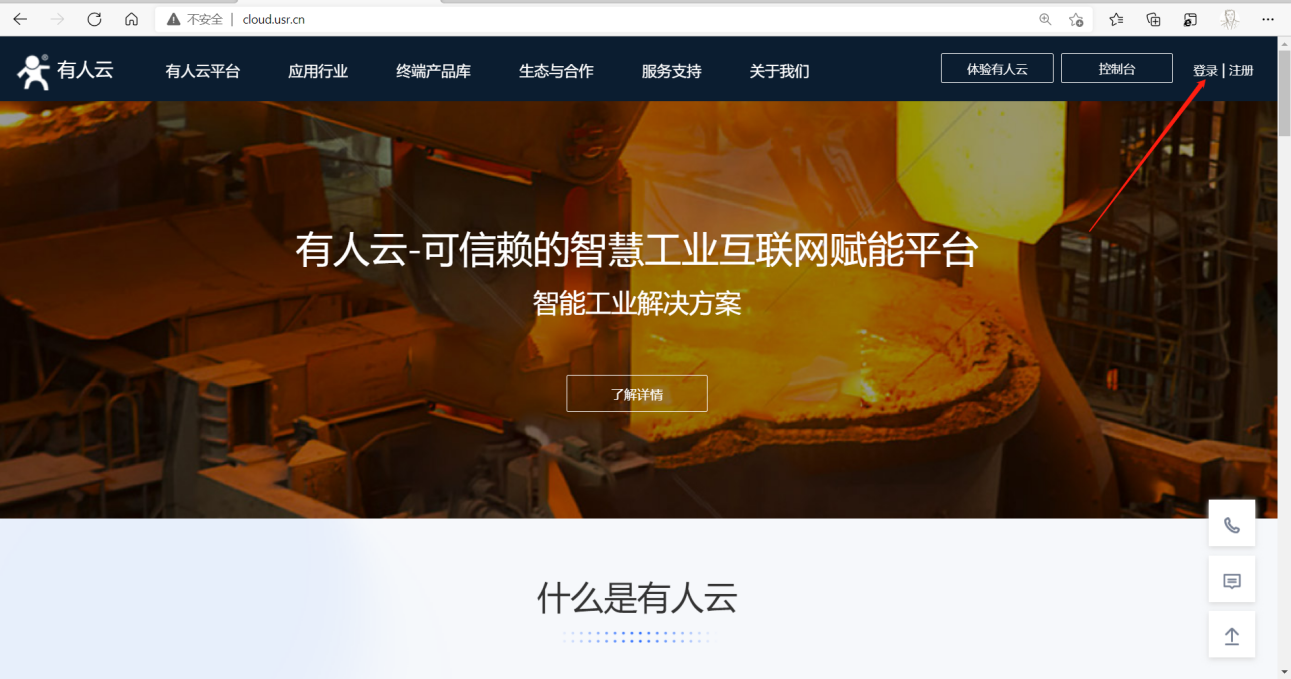

1.打開有人云http://cloud.usr.cn/cloud網址，未注冊先注冊，有賬號直接選擇登入

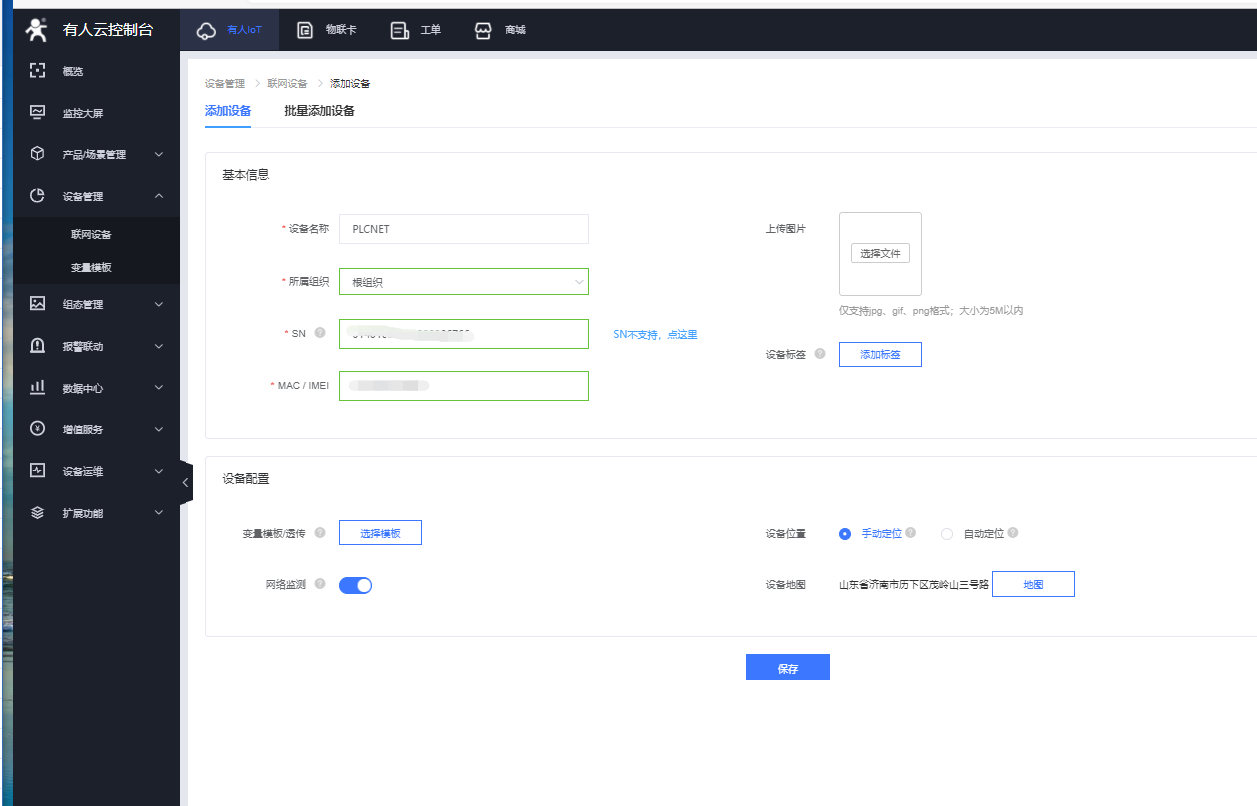

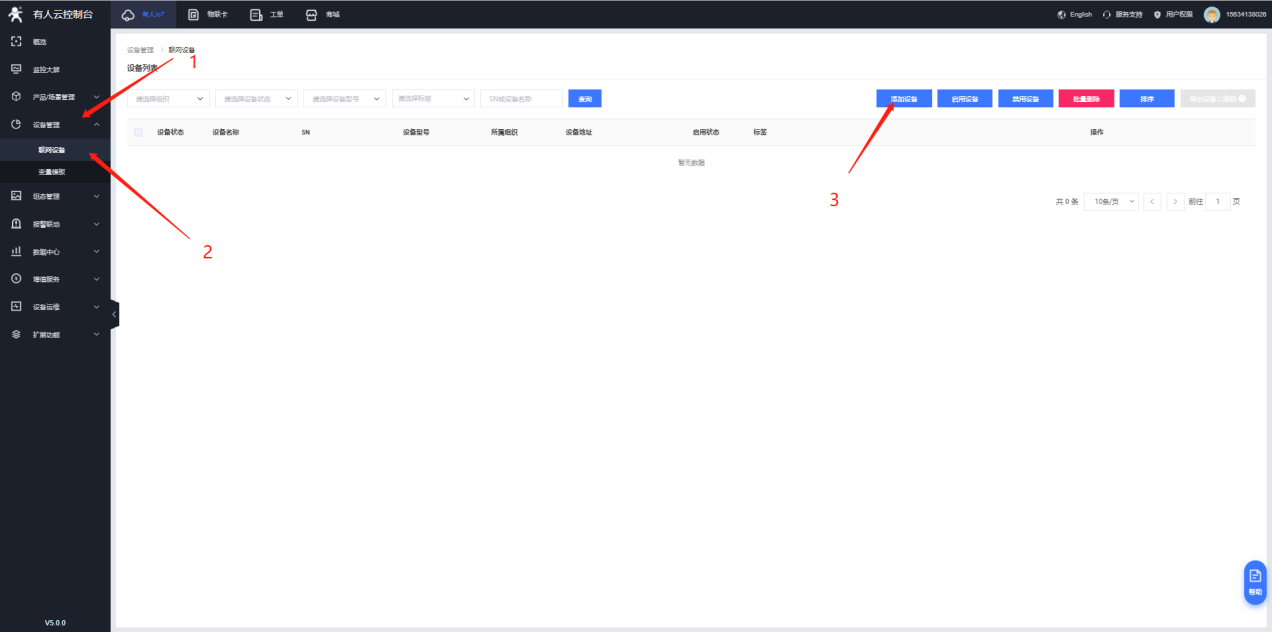

2. 點擊設備管理->聯網設備->添加設備

3. SN和MAC網關設備標簽上的SN碼和MAC

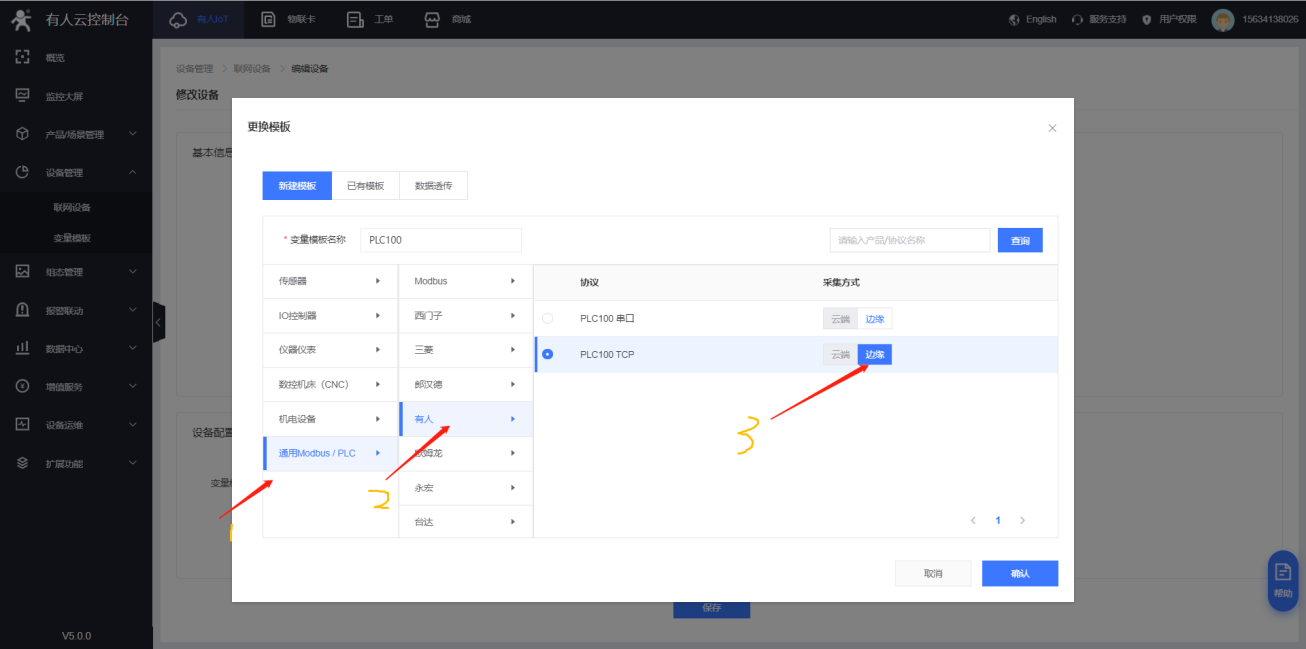

4.變量模板選擇選擇modbus/PLC->有人->PLC100 TCP，采集方式為邊緣采集

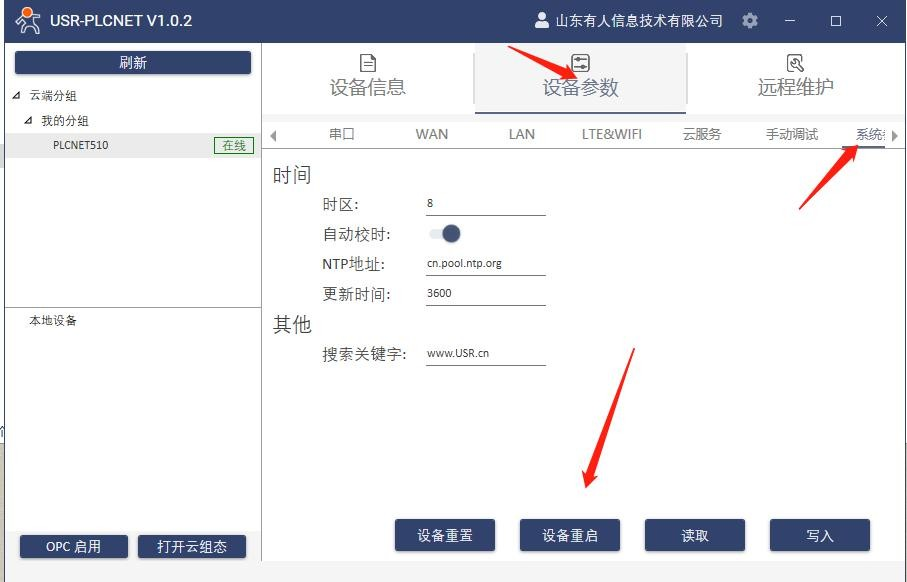

4. 選擇完模板后，點擊保存，重啟設備，然后配置從機和變量

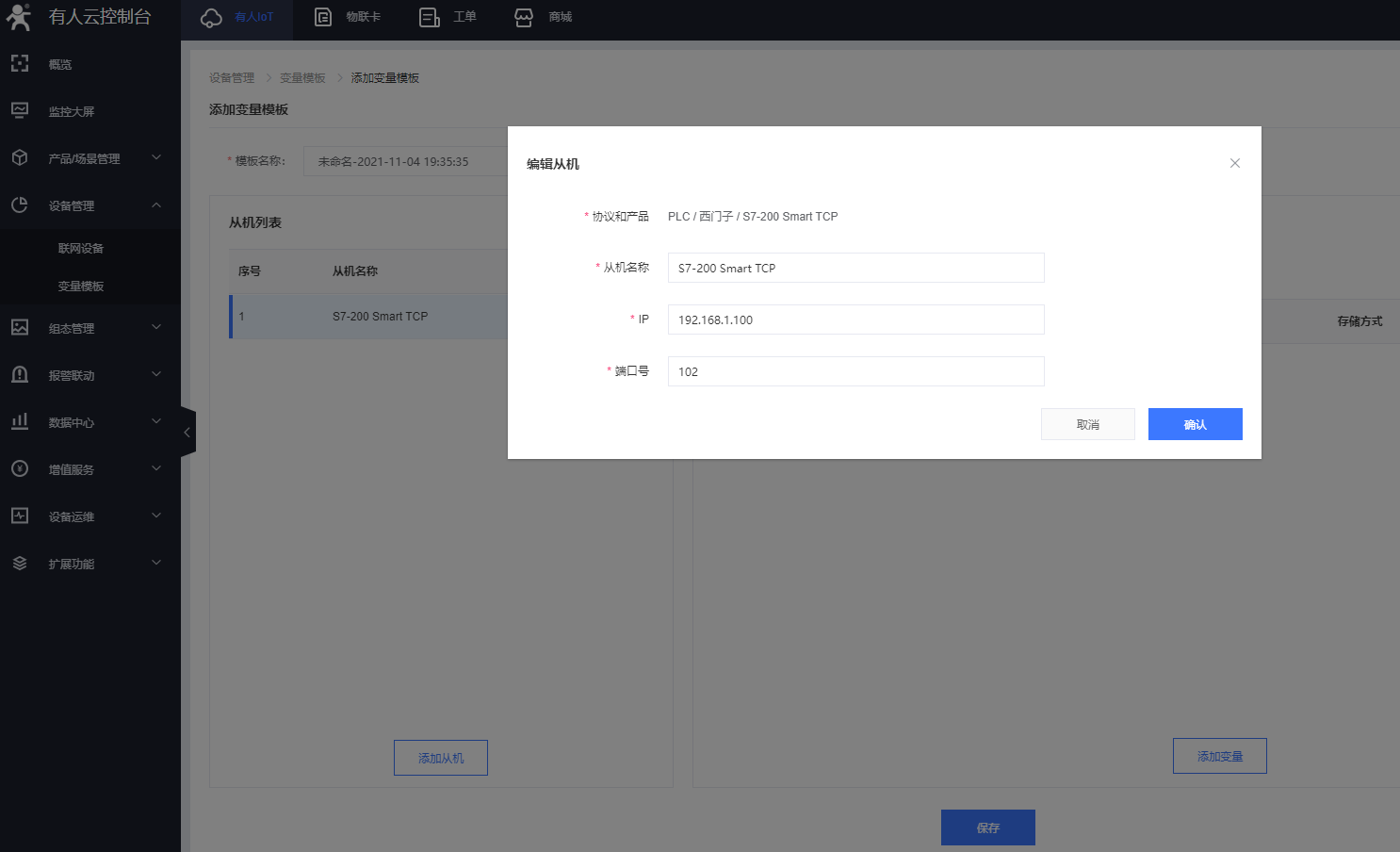

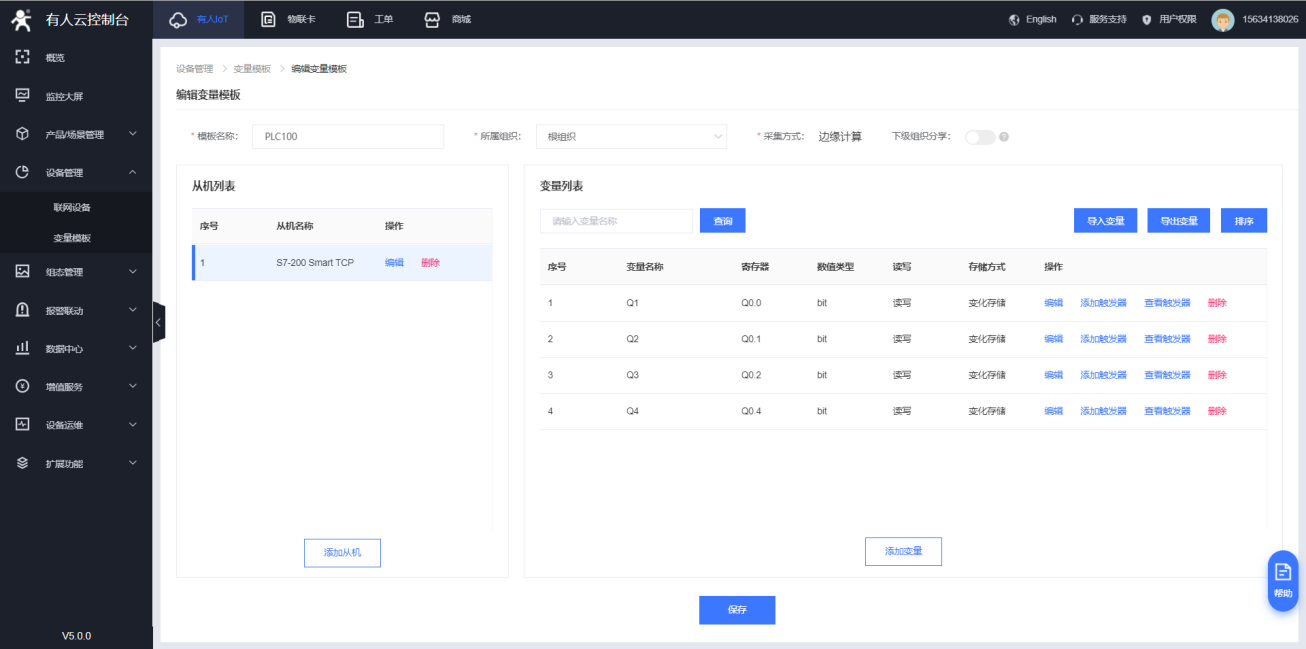

5. 下一步填寫從機和變量，從機 IP 為 PLC 的 IP，從機端口為 PLC 的端口

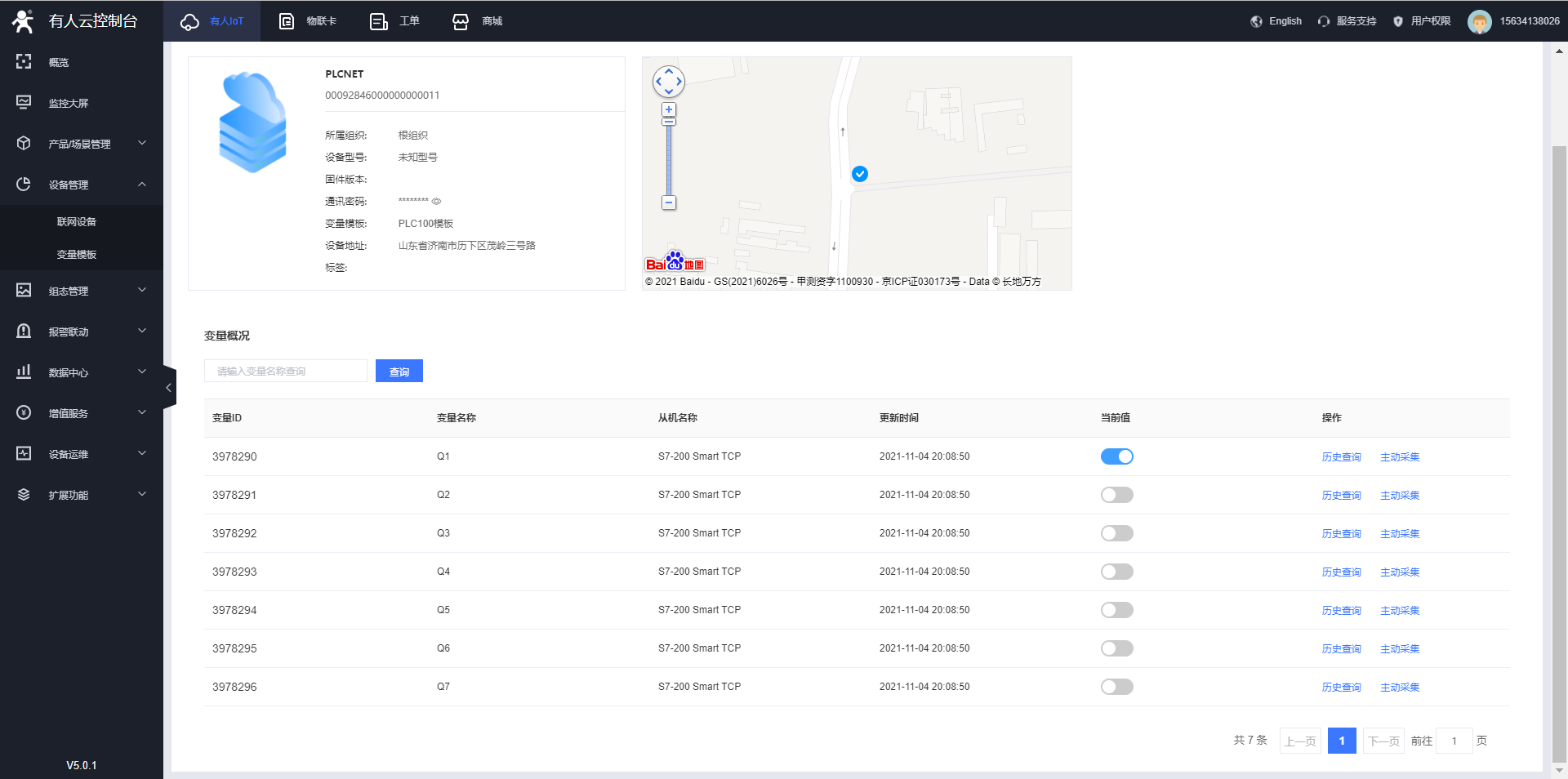

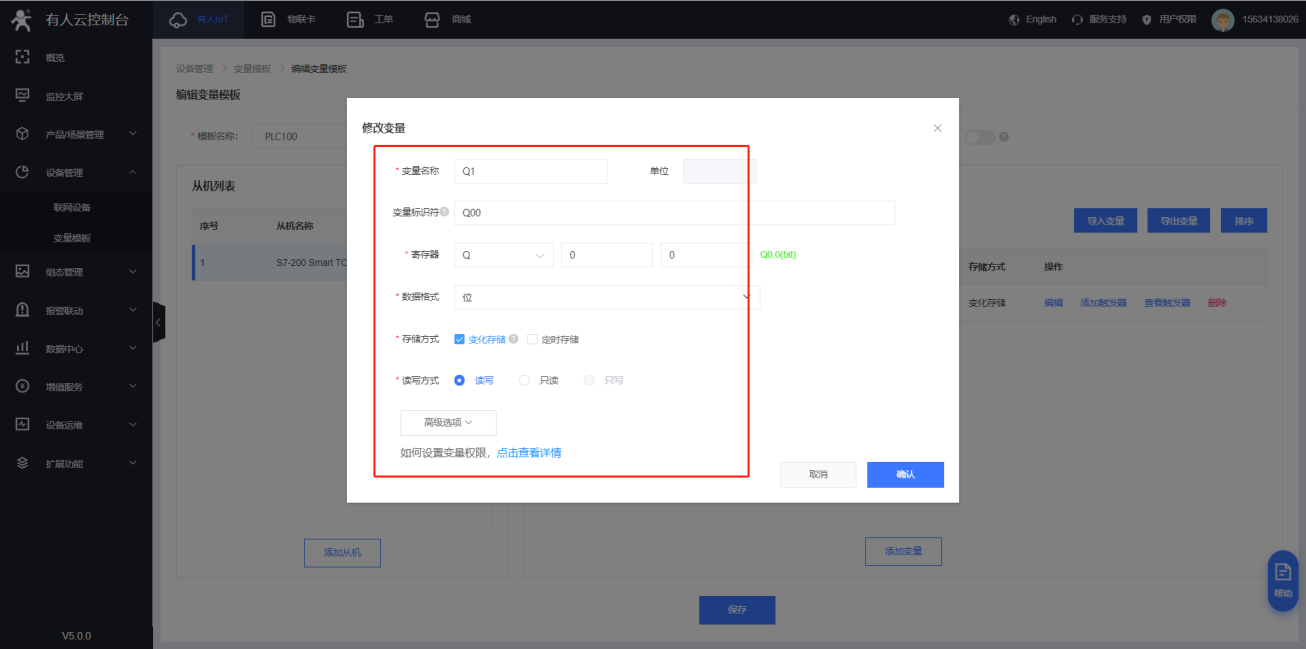

6.按照 PLC 中程序，添加數據點

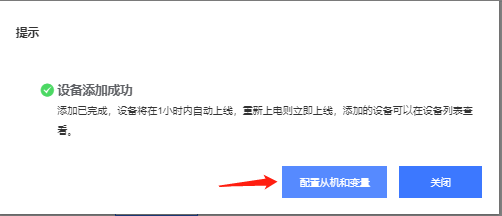

7.點擊保存，成功添加設備

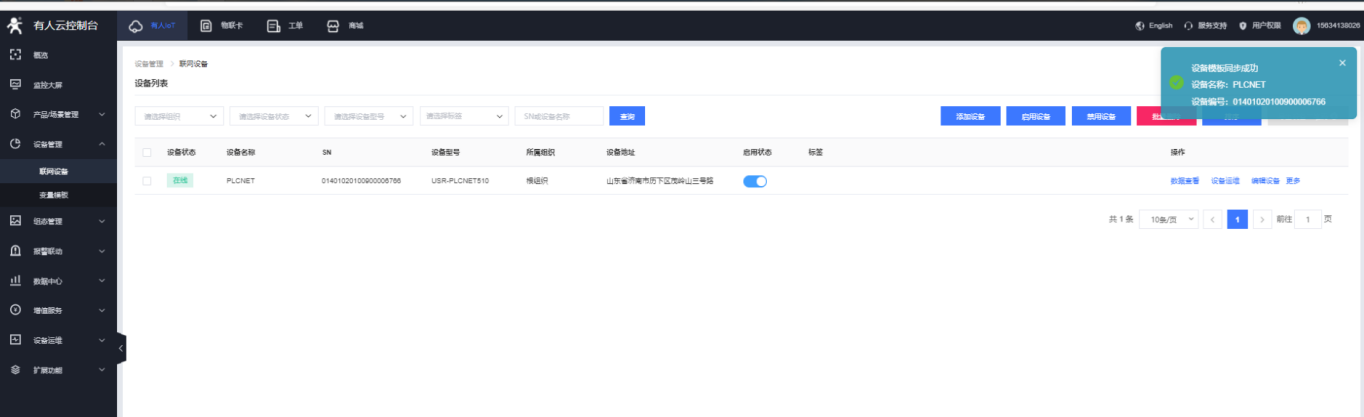

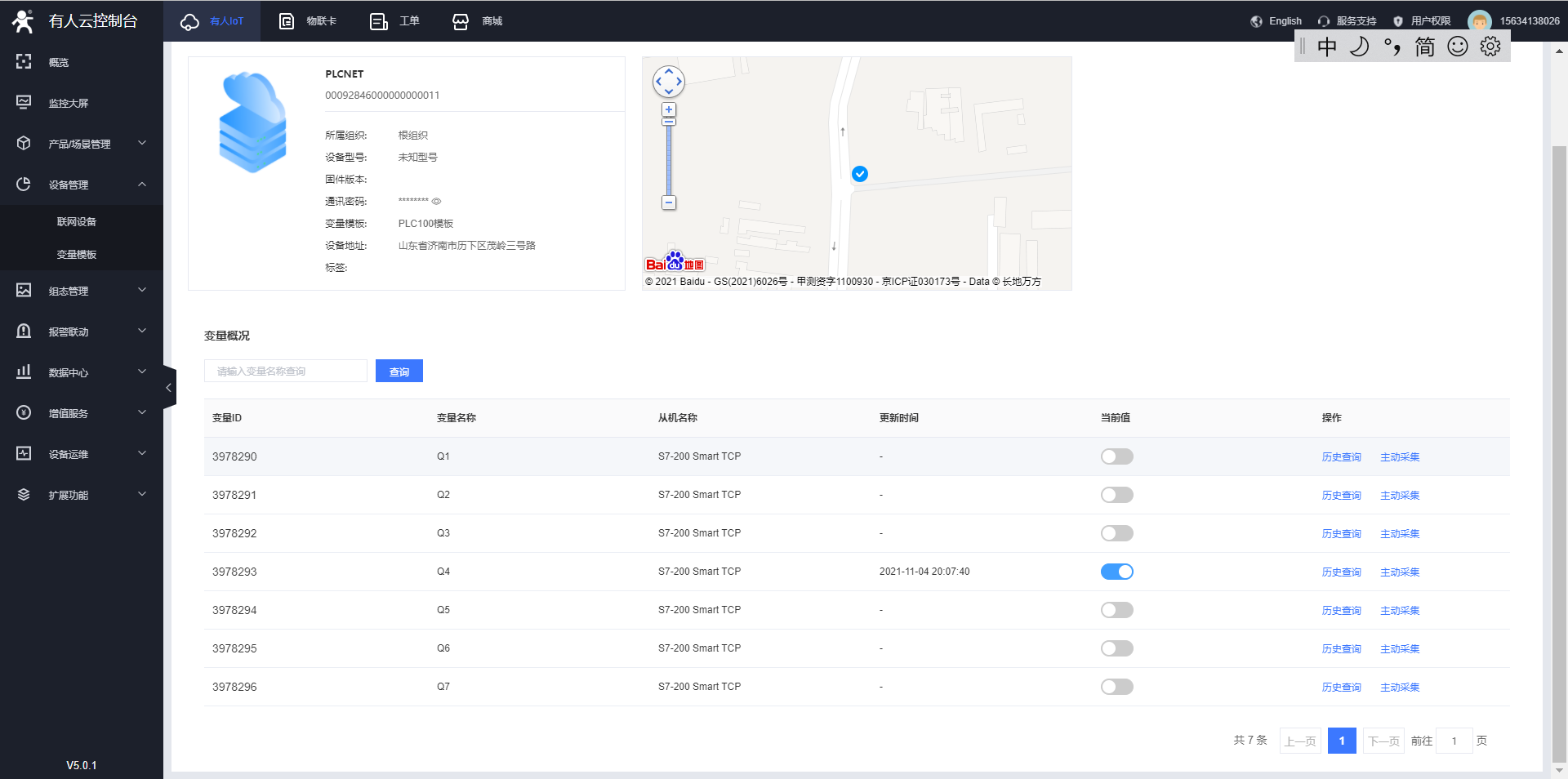

8.可在云端看到 PLCNET510 云端上線
